PS201 Pompafdichting – Mechanical Seal voor Spa- en Zwembadpompen

De PS201 pompafdichting is een mechanische asafdichting (mechanical seal) voor diverse spa-, whirlpool- en zwembadpompen. Deze afdichting voorkomt dat water langs de motoras uit het pomphuis lekt.

De PS201 wordt onder andere toegepast in pompen van Spaform, HydroAir, Sta-Rite, Jacuzzi en Hayward. Een versleten pompafdichting kan lekkage veroorzaken tussen het pomphuis en de elektromotor. Door de afdichting tijdig te vervangen, kan de pomp in veel gevallen worden gerepareerd zonder dat een complete nieuwe pomp nodig is.

Werking van de PS201 pompafdichting

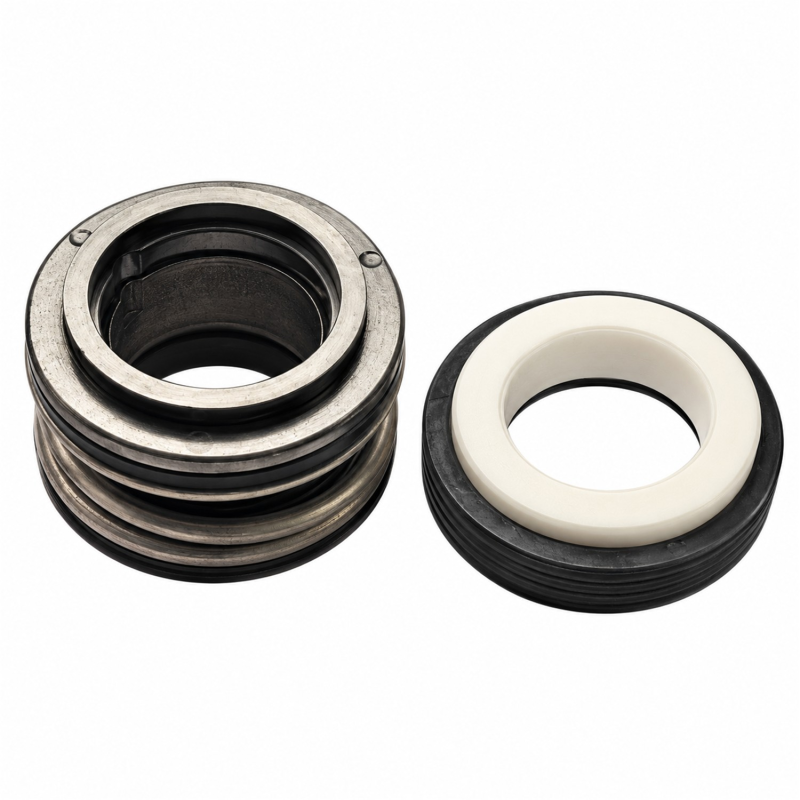

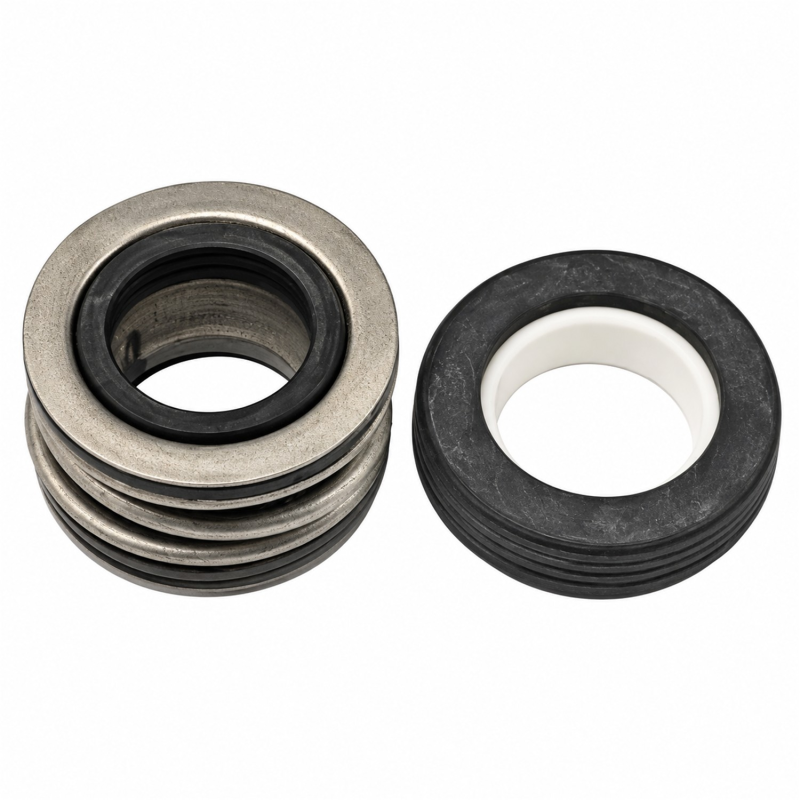

De PS201 mechanical seal bestaat uit twee onderdelen:

• Keramische afdichtingsring: wordt in het pomphuis (wet end) gemonteerd.

• Veerbelaste afdichting: wordt op de motoras, achter de waaier (impeller), geplaatst.

Deze twee onderdelen vormen samen een waterdichte afdichting rondom de draaiende pompas.

Geschikt voor onder andere

De PS201 pompafdichting wordt toegepast in verschillende pompseries, waaronder:

• Spaform en HydroAir spa-pompen (afhankelijk van model)

• Jacuzzi Magnum en RC-Series

• Sta-Rite DJ, JS en JT

• Sta-Rite Dura-Glas II

• Sta-Rite Dura-Jet en Dyna-Jet

• Hayward Max-Flo

• Hayward Super Pump en Super Pump II

• Marlow Argonaut en Mardur

Controleer altijd of de bestaande afdichting overeenkomt met het PS201-type.

Afmetingen PS201

Keramische afdichtingsring (pomphuis):

• Buitendiameter: 35,3 mm

• Binnendiameter: 20,0 mm

• Dikte: 10,3 mm

Veerbelaste afdichting (impeller):

• Buitendiameter: 34,2 mm

• Binnendiameter: 19,2 mm

• Hoogte: 21,2 mm

Alternatieve artikelnummers

De PS201 pompafdichting is ook bekend onder verschillende fabrikant- en referentienummers:

• US Seal: PS-201

• Jacuzzi: 10-1502-09

• Hayward: SPX1600Z2, SP2605X7A

• Sta-Rite: 10-477, 10-486, 10-120, 10-1390-04, 37400-0028S, U9-122, U109-358SS, U109-372SS, 17351-0101

• ITT: 38592-00

• Pentair: 354001

• Dimension One: 01512-30

Wanneer moet een pompafdichting worden vervangen?

Wanneer er water lekt tussen het pomphuis en de elektromotor, is een versleten mechanische afdichting een veelvoorkomende oorzaak. Door slijtage of drooglopen kunnen de afdichtingsvlakken beschadigd raken.

Bij het vervangen van de PS201 is het belangrijk dat de afdichtingsvlakken schoon en onbeschadigd blijven. Controleer daarnaast de motoras, waaier en het pomphuis op slijtage of beschadigingen.

Let op: Vergelijk vóór bestelling de afmetingen en uitvoering met de bestaande afdichting. Niet alle pompen van de genoemde merken gebruiken dezelfde mechanical seal.
