Spa display VL 802D: complete handleiding voor bediening en instellingen

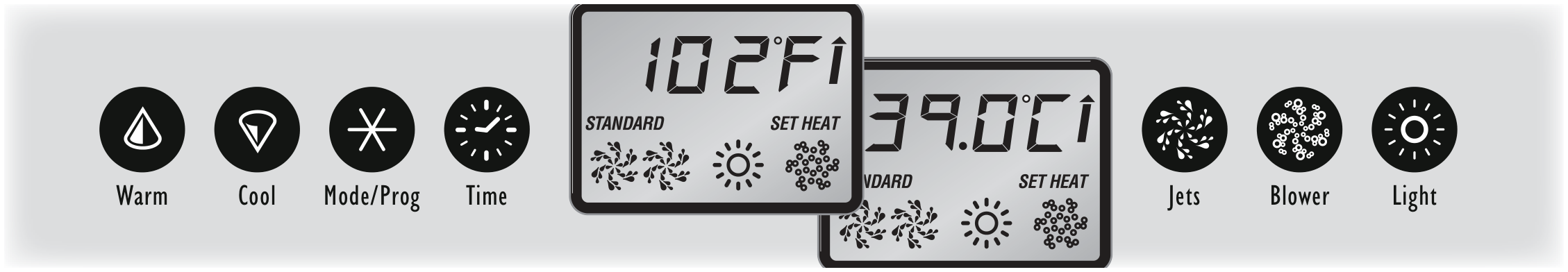

De Balboa VL 802D hoort bij de 500DZ-serie (panelen VL801D en VL802D), een veelgebruikte bedieningspaneelfamilie voor spa's. Op deze pagina leest u de volledige officiële handleiding in het Nederlands: van de eerste inwerkingstelling en de temperatuurregeling tot jets, verlichting, de tijdsinstelling, de drie modi, de filtercycli, het vergrendelen van het paneel en de betekenis van elke diagnostische melding.
Eerste inwerkingstelling
Uw spa gaat in de Ontluchtingsmodus (
) zodra deze van stroom wordt voorzien. Druk tijdens de Ontluchtingsmodus herhaaldelijk op de toets(en) ”Jets” en zorg ervoor dat alle pompen luchtvrij zijn. De Ontluchtingsmodus duurt minder dan 5 minuten. Druk op ”Warm” of ”Cool” om te verlaten. Na de Ontluchtingsmodus draait de spa in de Standaardmodus (zie sectie Mode/Prog).
De pomp die instaat voor verwarming en filtratie (pomp 1 op lage snelheid bij systemen zonder circulatie, of de circulatiepomp bij systemen met circulatie) wordt verder eenvoudigweg ”de pomp” genoemd. Bij reeksen met meerdere toetsen kunnen toetsen die te snel na elkaar worden ingedrukt, mogelijk niet worden geregistreerd.
Temperatuurregeling (80°F - 104°F / 26,0 °C - 40,0 °C)
De laatst gemeten watertemperatuur wordt voortdurend weergegeven. De weergegeven watertemperatuur is alleen actueel als de pomp minstens 2 minuten heeft gedraaid. Druk één keer op ”Warm” of ”Cool” om de ingestelde temperatuur te zien. Druk nogmaals op een temperatuurtoets om die te wijzigen, voordat de display stopt met flikkeren. Na drie seconden stopt de display met flikkeren en toont ze opnieuw de actuele spatemperatuur.
Jets 1
Druk op ”Jets 1” om pomp 1 aan of uit te zetten en te wisselen tussen lage en hoge snelheid (indien aanwezig). De lage snelheid schakelt uit na 4 uur; de hoge snelheid na 15 minuten. De lage snelheid kan soms automatisch draaien, waarbij ze niet vanop het paneel kan worden uitgeschakeld; de hoge snelheid kan wel worden bediend.
Jets 2/Jets 3/Blower (indien aanwezig)
Druk één keer op de betreffende toets om het apparaat aan of uit te zetten. Het apparaat schakelt uit na 15 minuten. Pomp 2 kan op sommige systemen twee snelheden hebben.
Heeft het paneel een toets waaraan 2 apparaten zijn toegewezen, zoals pomp 2 en pomp 3, druk dan herhaaldelijk op die toets om de verschillende combinaties van aan/uit voor beide apparaten te doorlopen.
Verlichting
Druk op ”Light” om de spaverlichting te bedienen. Schakelt na 4 uur uit.
Tijdstip instellen
Bij de eerste inschakeling flikkeren de woorden SET TIME op de display. Druk op ”Time”, daarna op ”Mode/Prog” en vervolgens op ”Warm” of ”Cool”. De tijd begint met minutenstappen te lopen. Druk op ”Warm” of ”Cool” om het lopen te stoppen. Druk op ”Time” om te bevestigen.
Automatische peiling (alleen in de Standaardmodus)
De pomp wordt 1 tot 2 minuten geactiveerd om de temperatuur te controleren:
- elke 30 minuten
- wanneer een andere pomp of de blower wordt ingeschakeld
- wanneer de ingestelde temperatuur wordt verhoogd
Mode/Prog
De modus wordt gewijzigd door eerst op ”Warm” of ”Cool” te drukken en daarna op de toets ”Mode/Prog”.
Standaardmodus handhaaft de ingestelde temperatuur; het STANDAARD-pictogram wordt weergegeven.
Economymodus verwarmt de spa alleen tijdens de filtercycli tot de ingestelde temperatuur.
wordt weergegeven wanneer de watertemperatuur niet actueel is en wisselt af met de watertemperatuur wanneer de pomp draait. Het ECONOMY-pictogram wordt weergegeven.
Slaapmodus verwarmt de spa alleen tijdens de filtercycli tot binnen 20°F/10°C van de ingestelde temperatuur.
wordt weergegeven wanneer de watertemperatuur niet actueel is en wisselt af met de actuele watertemperatuur wanneer de pomp draait.
Vooringestelde filtercycli
De eerste vooringestelde filtercyclus begint om 8:00 uur en eindigt om 10:00 uur. De tweede vooringestelde filtercyclus begint om 20:00 uur en eindigt om 22:00 uur.
Bij systemen zonder circulatie draaien pomp 1 op lage snelheid en de ozongenerator (indien geïnstalleerd) tijdens de filtratie.
Bij systemen met 24-uurs circulatie draaien de circulatiepomp en de ozongenerator (indien geïnstalleerd) 24 uur lang. In warme omgevingen kan de circulatiepomp perioden van 30 minuten uitschakelen, behalve tijdens filtercycli.
Bij systemen zonder 24-uurs circulatie draaien de circulatiepomp en de ozongenerator (indien geïnstalleerd) tijdens de filtratie (en kunnen ook automatisch op andere momenten draaien).
Aan het begin van elke filtercyclus draait alle overige apparatuur kort om de leidingen te spoelen.
Optionele programmering van de filtercycli
Het aanpassen van de filtercycli is niet verplicht, maar wilt u dat wel doen, druk dan binnen 3 seconden op ”Time”, ”Mode/Prog”, ”Mode/Prog”. SET START FILTER 1 (AM) verschijnt. Druk op ”Warm” of ”Cool” om de starttijd van de filtercyclus in te stellen.
Druk op ”Mode/Prog” om SET STOP FILTER 1 te zien en stel de tijd bij met ”Warm” of ”Cool”, zoals hierboven. Druk op ”Mode/Prog” om SET START FILTER 2 (PM) te zien en ga verder zoals hierboven. Druk op ”Mode/Prog” om SET STOP FILTER 2 te zien en ga verder zoals hierboven. Druk op ”Mode/Prog” om te bevestigen.
Paneel vergrendelen
Druk binnen 3 seconden op ”Time”, ”Blower” en ”Warm”. Het paneel is nu vergrendeld. Ontgrendel met ”Time”, ”Blower” en ”Cool” binnen 2 seconden.
Temperatuur vergrendelen: druk binnen 3 seconden op ”Warm”, ”Time”, ”Blower” en ”Warm”. De toetsen ”Warm” en ”Cool” zijn nu uitgeschakeld. Ontgrendel de temperatuur met ”Time”, ”Blower” en ”Cool” binnen 2 seconden.
Opmerking: op sommige systemen wordt in de vergrendel-/ontgrendelreeksen ”Jets 1” gebruikt in plaats van ”Blower”.

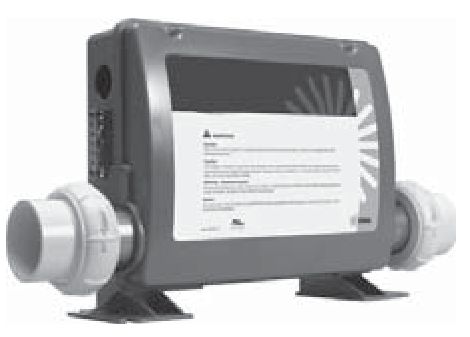

Dit document heeft betrekking op VS- en GS-systemen 500DZ tot en met 520DZ met de Balboa-panelen VL801D of VL802D. — www.balboawatergroup.com
Diagnostische meldingen
| Melding | Betekenis | Vereiste actie |
|---|---|---|
 |
Geen melding op de display. De stroomtoevoer naar de spa is onderbroken. | Het bedieningspaneel is uitgeschakeld totdat de stroom terugkeert. De spa-instellingen blijven bewaard tot de volgende inschakeling. |
| Temperatuur onbekend. | Nadat de pomp 2 minuten heeft gedraaid, wordt de actuele watertemperatuur weergegeven. | |
 |
”Overheat” (oververhitting) - De spa is uitgeschakeld.* Eén van de sensoren heeft 118°F/47,8°C aan de verwarming gemeten. | GA NIET HET WATER IN. Verwijder de spahoes en laat het water afkoelen. Zodra de verwarming is afgekoeld, herstelt u door op een willekeurige toets te drukken. Als de spa niet herstelt, schakel dan de stroom naar de spa uit en bel uw dealer of serviceorganisatie. |
 |
”Overheat” (oververhitting) - De spa is uitgeschakeld.* Eén van de sensoren heeft gemeten dat het spa-water 110°F/43,5°C is. | GA NIET HET WATER IN. Verwijder de spahoes en laat het water afkoelen. Bij 107°F/41,7°C herstelt de spa automatisch. Als de spa niet herstelt, schakel dan de stroom naar de spa uit en bel uw dealer of serviceorganisatie. |
 |
De spa is uitgeschakeld.* De sensor die is aangesloten op de aansluiting ”Sensor A” werkt niet. | Als het probleem aanhoudt, neem dan contact op met uw dealer of serviceorganisatie. (Kan tijdelijk verschijnen bij oververhitting.) |
 |
De spa is uitgeschakeld.* De sensor die is aangesloten op de aansluiting ”Sensor B” werkt niet. | Als het probleem aanhoudt, neem dan contact op met uw dealer of serviceorganisatie. (Kan tijdelijk verschijnen bij oververhitting.) |
 |
De sensoren zijn niet in balans. Wisselt dit af met de spatemperatuur, dan is het waarschijnlijk een tijdelijke situatie. Flikkert dit zelfstandig, dan is de spa uitgeschakeld.* | Als het probleem aanhoudt, neem dan contact op met uw dealer of serviceorganisatie. |
 |
Er is een aanzienlijk verschil tussen de temperatuursensoren gemeten. Dit kan duiden op een doorstromingsprobleem. | Is het waterniveau normaal, zorg er dan voor dat alle pompen zijn ontlucht. Als het probleem aanhoudt, neem dan contact op met uw dealer of serviceorganisatie. |
 |
Aanhoudende lage-doorstromingsproblemen. (Verschijnt bij de vijfde  -melding binnen 24 uur.) De verwarming is uitgeschakeld, maar de andere spafuncties blijven normaal draaien. |
Volg de aangegeven actie voor de dr-melding. Het verwarmingsvermogen van de spa herstelt niet automatisch; u kunt op een willekeurige toets drukken om te herstellen. |
|
Mogelijk onvoldoende water, slechte doorstroming of luchtbellen gedetecteerd in de verwarming. De spa is 15 minuten uitgeschakeld. | Is het waterniveau normaal, zorg er dan voor dat alle pompen zijn ontlucht. Druk op een willekeurige toets om te herstellen. Deze melding verdwijnt binnen 15 minuten vanzelf. Als het probleem aanhoudt, neem dan contact op met uw dealer of serviceorganisatie. |
 |
Onvoldoende water gedetecteerd in de verwarming. (Verschijnt bij de derde -melding.) De spa is uitgeschakeld.* |
Volg de aangegeven actie voor de dr-melding. De spa herstelt niet automatisch. Druk op een willekeurige toets om handmatig te herstellen. |
 |
”Ice” (ijs) - Mogelijke vorstconditie gedetecteerd. | Geen actie vereist. Alle apparatuur wordt automatisch geactiveerd, ongeacht de status van de spa. De apparatuur blijft 4 minuten aan nadat de sensoren hebben gemeten dat de spatemperatuur is gestegen naar 45°F/7,2°C of hoger. Een optionele vrostsensor kan worden toegevoegd ter bescherming tegen extreme vorst. Bijkomende vrostsensorbescherming is aan te raden in koudere klimaten. Vraag uw dealer om details. |
| * - Zelfs wanneer de spa is uitgeschakeld, wordt bepaalde apparatuur ingeschakeld wanneer vorstbeveiliging nodig is. |
Samenvatting en veelgestelde vragen
Het VL 802D-paneel is eenvoudig te bedienen zodra u de logica kent: de temperatuur ziet u altijd, en met ”Warm” of ”Cool” plus een tweede toets (Mode/Prog of Time) navigeert u door de instellingen. Uniek voor deze serie is de tijdsinstelling (SET TIME) en de mogelijkheid om het paneel of alleen de temperatuurtoetsen te vergrendelen — handig met kinderen. De display kent twee families meldingen: verwarmings- en sensorproblemen (OH, SnA, Snb, Sn, HFL, LF, dr) die meestal te herstellen zijn door af te koelen, de pompen te ontuchten of te herstarten — en vorstbeveiliging (Ice), die vanzelf actief wordt en geen actie vraagt.
FAQ
Hoe stel ik de temperatuur in op de spa display VL 802D?
Druk één keer op ”Warm” of ”Cool” om de ingestelde temperatuur te zien, en nogmaals om die te wijzigen. Na drie seconden toont de display weer de actuele watertemperatuur. De instelbare reikwijdte is 80°F tot 104°F (26,0 °C tot 40,0 °C).
Hoe stel ik de tijd in op de Balboa VL 802D?
Bij de eerste inschakeling flikkert SET TIME op de display. Druk op ”Time”, dan op ”Mode/Prog”, en daarna op ”Warm” of ”Cool”; de tijd loopt in minutenstappen. Stop met ”Warm” of ”Cool” en bevestig met ”Time”.
Hoe vergrendel ik het paneel of de temperatuur van mijn VL 802D?
Paneel: druk binnen 3 seconden op ”Time”, ”Blower” en ”Warm”; ontgrendelen met ”Time”, ”Blower” en ”Cool” binnen 2 seconden. Alleen de temperatuur: druk binnen 3 seconden op ”Warm”, ”Time”, ”Blower” en ”Warm”. Op sommige systemen wordt ”Jets 1” gebruikt in plaats van ”Blower”.
Wat betekent de LF- of dr-melding op mijn spa-display?
LF betekent aanhoudende lage doorstroming: bij de vijfde dr-melding binnen 24 uur stopt de verwarming en draaien de overige functies door. dr betekent mogelijk onvoldoende water, slechte doorstroming of luchtbellen in de verwarming; de spa wordt dan 15 minuten uitgeschakeld. Controleer het waterniveau en ontucht alle pompen; herstel door op een toets te drukken. Blijft het probleem, neem dan contact op met uw dealer of serviceorganisatie.
Conclusie
Met deze handleiding kunt u het Balboa VL 802D-paneel volledig bedienen: van de eerste ontluchting en het instellen van temperatuur en tijdstip tot het programmeren van de filtercycli, het vergrendelen van het paneel en het juist reageren op elke diagnostische melding. Twijfelt u tussen verschillende displays voor uw spa, dan vergelijken we in onze bloggidsen de populaire modellen naast elkaar. Voor het complete aanbod onderdelen en accessoires kijkt u in onze categorie spa-onderdelen.
