Spa display TP 800 en TP 900: complete handleiding voor bediening en instellingen

De Balboa TP900- en TP800-series zijn kleurenscherm-bedieningspanelen voor spa's met een BP2XXXX-regelsysteem (softwareversie 5.0 en later; paneelsoftware TP900 2.0 of later, TP800 1.9 of later). Op deze pagina leest u de volledige officiële handleiding in het Nederlands: van het hoofdscherm en de navigatieknoppen tot het spa-scherm, de instellingen, filtercycli, vergrendeling, GFCI-test en de betekenis van elke meldingscode die op het scherm kan verschijnen.

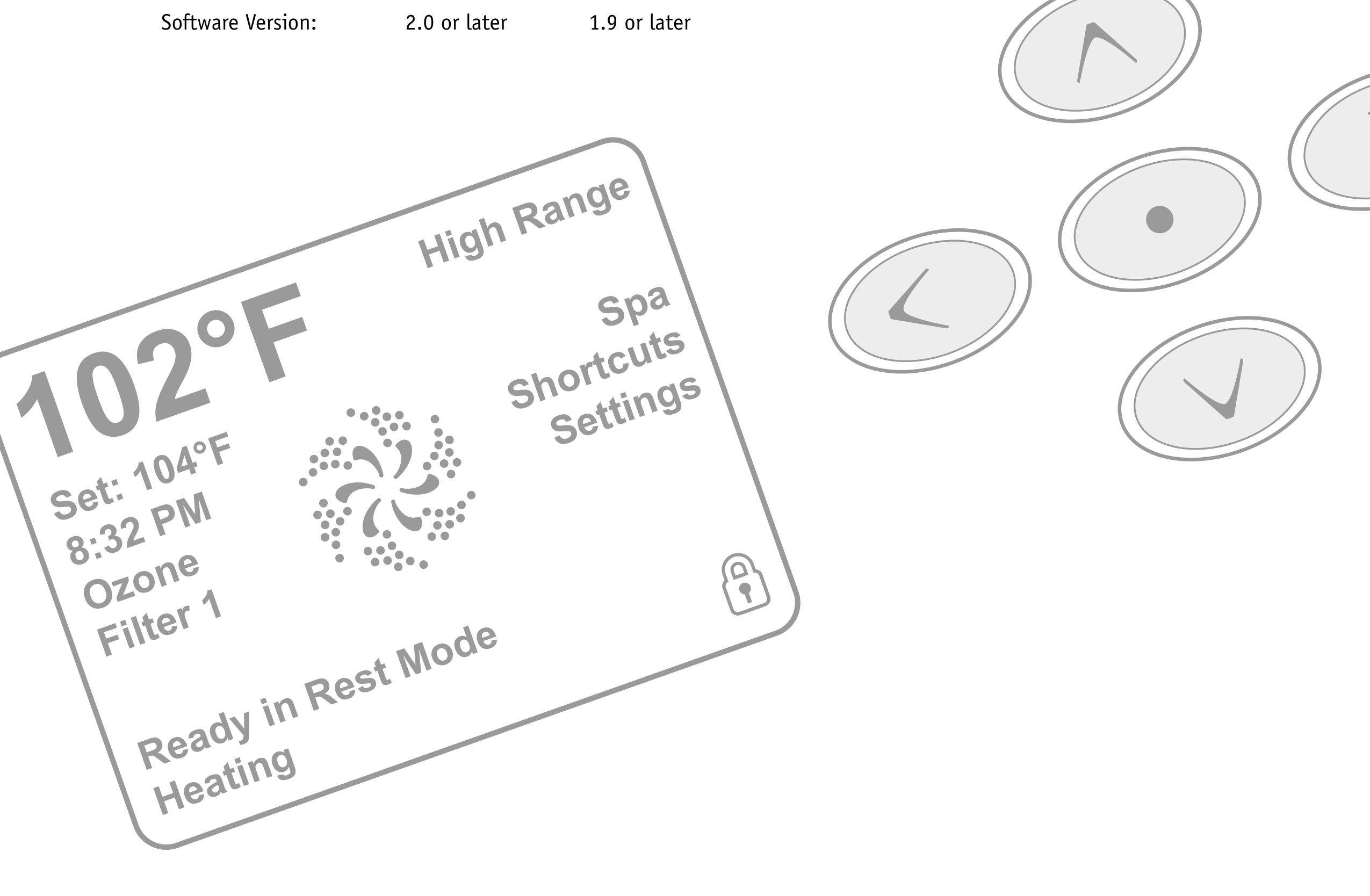

TP900/TP800-scherm Navigatieknoppen

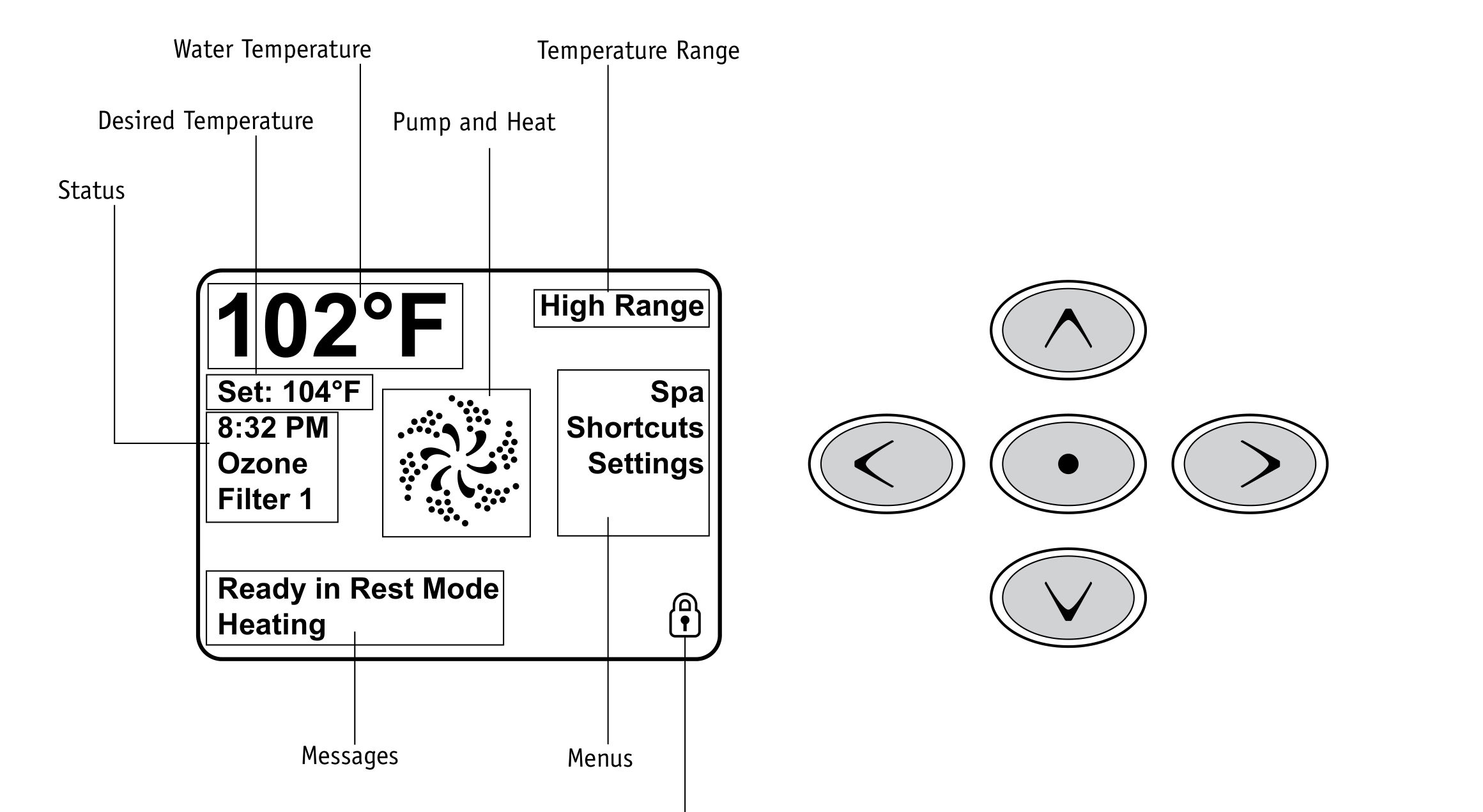

Het hoofdscherm

Belangrijke informatie over de werking van de spa ziet u snel op het hoofdscherm. De belangrijkste functies, waaronder het aanpassen van de ingestelde temperatuur, zijn vanaf dit scherm bereikbaar. De werkelijke watertemperatuur ziet u in grote letters; de gewenste (ingestelde) temperatuur selecteert en stelt u in. De tijd van de dag, de ozonwerking en de filterstatus zijn zichtbaar, samen met andere meldingen en waarschuwingen. Hoog bereik versus laag bereik staat rechtsboven aangegeven.

Het jets-icoon in het midden draait op een TP900 zodra een pomp draait en verandert van kleur wanneer de verwarming aan staat (op een TP800 draait het icoon niet, maar toont wel de pomp- en verwarmingsfunctie). Een slot-icoon is zichtbaar wanneer het paneel of de instellingen zijn vergrendeld. De menukeuzes rechts kunt u selecteren; het scherm wisselt dan naar meer gedetailleerde bediening of programmeerfuncties.

Let op: na 3-5 minuten gaat de display automatisch in de slaapstand en schakelt het scherm uit. Dit is normale werking. Druk op een willekeurige knop op het scherm om het paneel weer te activeren.

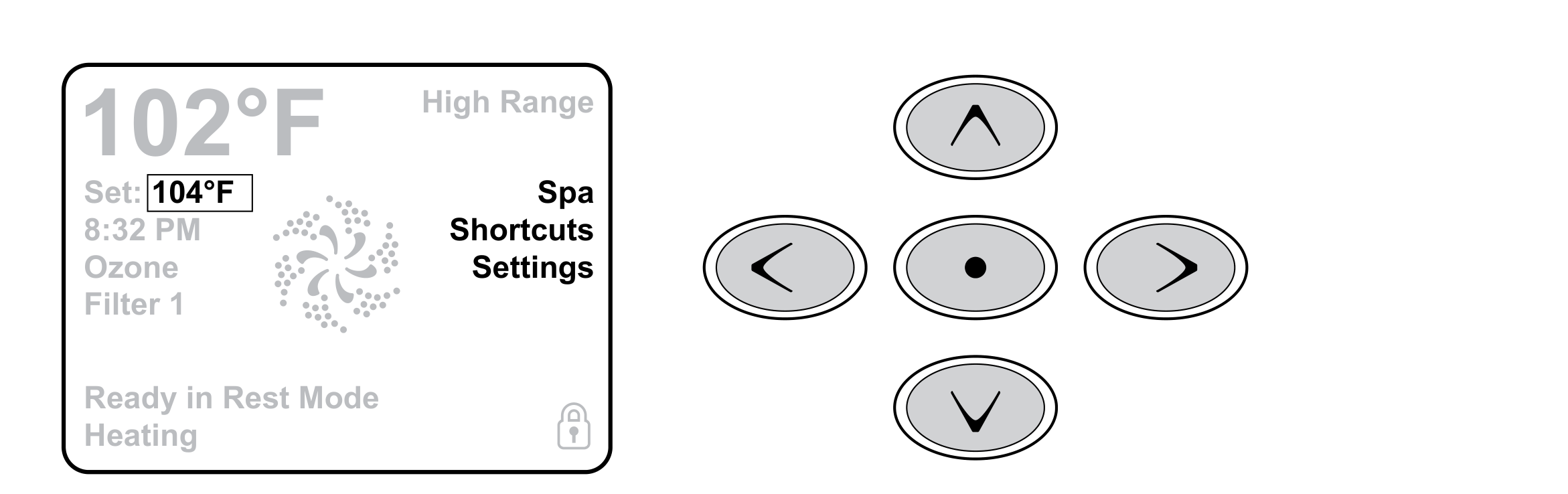

Navigatie

De volledige menustructuur bedient u met de 5 knoppen op het bedieningspaneel. Wanneer een tekstitem tijdens het navigeren wit wordt, is dat item voor actie geselecteerd. Het bedienen of wijzigen van een geselecteerd item gebeurt doorgaans met de middelste knop, de ”Select”-knop.

Het enige item dat u links op het hoofdscherm kunt wijzigen, is de ingestelde temperatuur. Druk op de pijl-links-knop om het getal van de ingestelde temperatuur wit te maken; stel die vervolgens in met de omhoog- en omlaagknoppen. Met de Select-knop of de pijl-rechts-knop slaat u de nieuwe temperatuur op. Rechts op het scherm selecteert u de menukeuzes met de omhoog- en omlaagknoppen; met de Select-knop kiest u een item. Dat brengt u naar een ander scherm met extra bediening.

Onderaan het scherm kunnen op diverse momenten meldingen verschijnen. Sommige meldingen moet u zelf weghalen (zie de sectie Meldingen).

Ingedrukt houden: houdt u een omhoog- of omlaagknop ingedrukt terwijl de ingestelde temperatuur is geselecteerd, dan loopt de temperatuur door tot u de knop loslaat of de grens van het temperatuurbereik is bereikt.

Het spa-scherm en het snelkoppelingenscherm

Toegang tot alle apparatuur

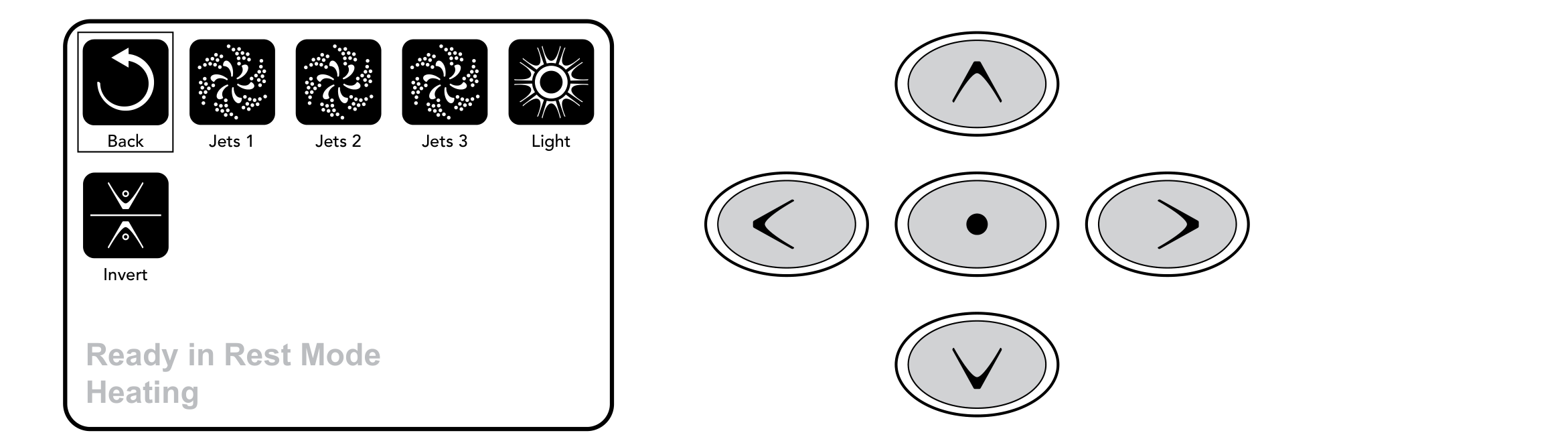

Het spa-scherm toont alle beschikbare apparatuur, plus andere functies zoals Invert (beeld omkeren), in één overzichtelijk scherm. De display toont iconen die horen bij de apparatuur die op het betreffende spa-model is geïnstalleerd; dit scherm kan dus per installatie verschillen.

Met de navigatieknoppen selecteert u een afzonderlijk apparaat. Het gekozen apparaat is uitgelicht met een witte omlijning en de tekst onder het icoon wordt wit. Een geselecteerd apparaat bedient u met de middelste Select-knop. Sommige apparaten, zoals pompen, hebben meer dan één aan-stand; het icoon verandert mee met de stand van de apparatuur. Hieronder enkele voorbeelden van tweetraps pomp-indicatoren: Jets hoog, Jets laag en Jets uit.

Heeft de spa een circulatiepomp, dan verschijnt een circulatiepomp-icoon dat zijn activiteit toont; buiten de ontuchtmodus is de circulatiepomp niet direct te bedienen. Let op: het icoon van de pomp die bij de verwarming hoort (Circ of P1 laag) gloeit rood in het midden wanneer de verwarming draait.

Activering met één druk

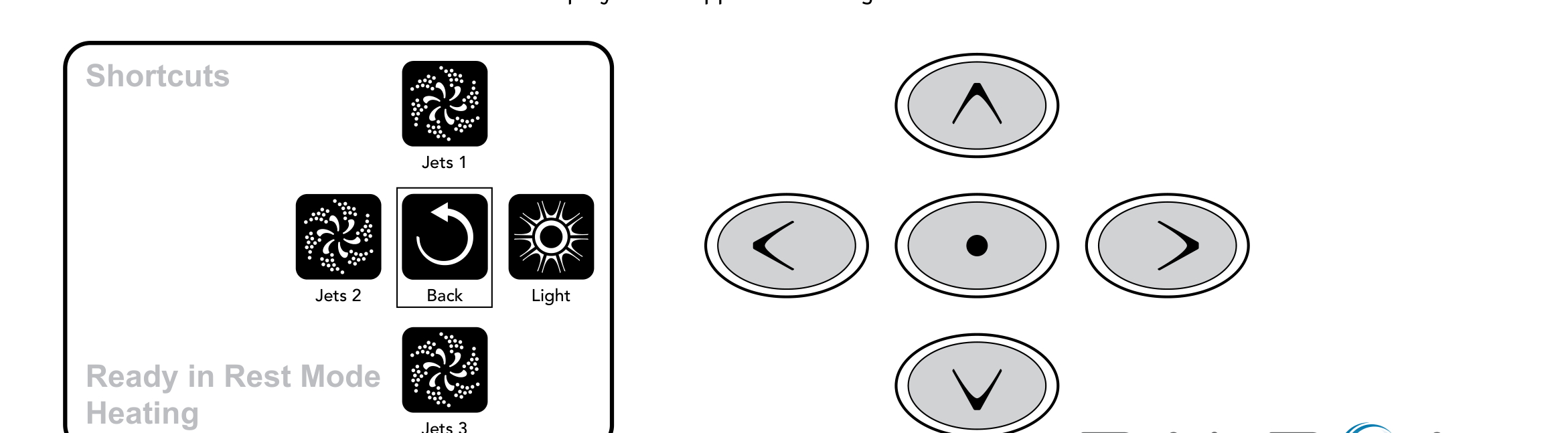

Het snelkoppelingenscherm vraagt geen navigatie: elke knop is vast gekoppeld aan een specifieke functie en vormt zo een zeer eenvoudige bediening van de spa. Elke knopfunctie staat geïllustreerd in de display en is volgens de instructies van de fabrikant toegewezen.

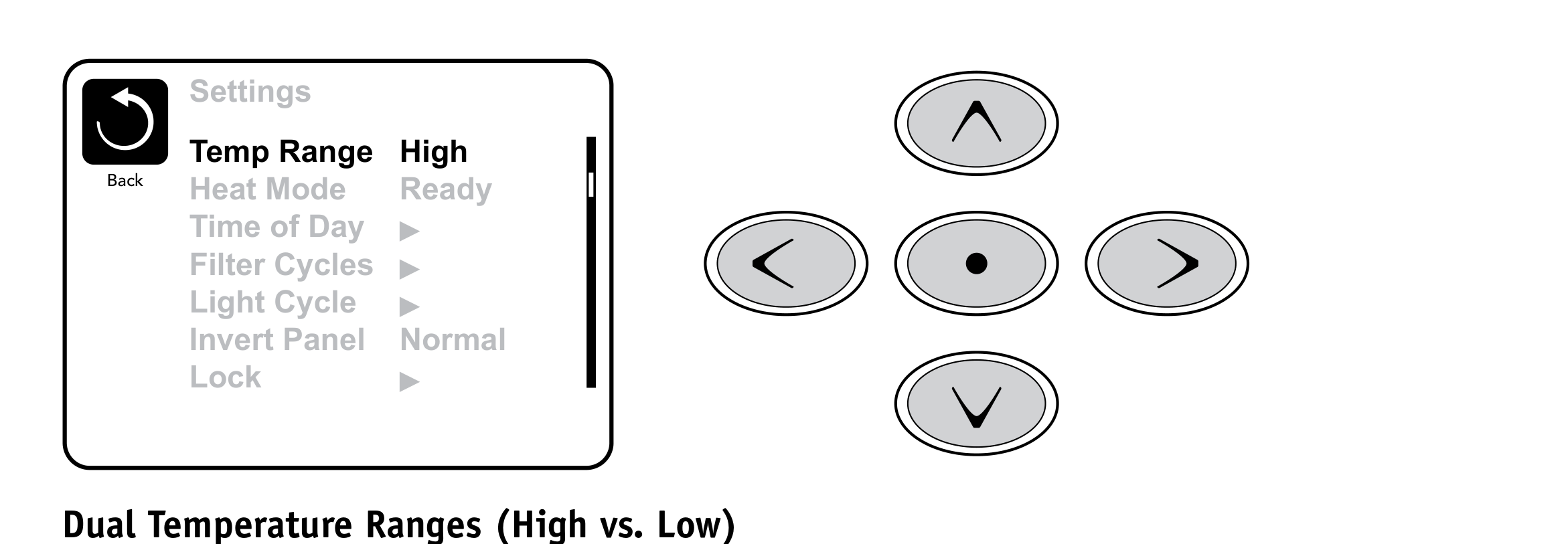

Het instellingenscherm

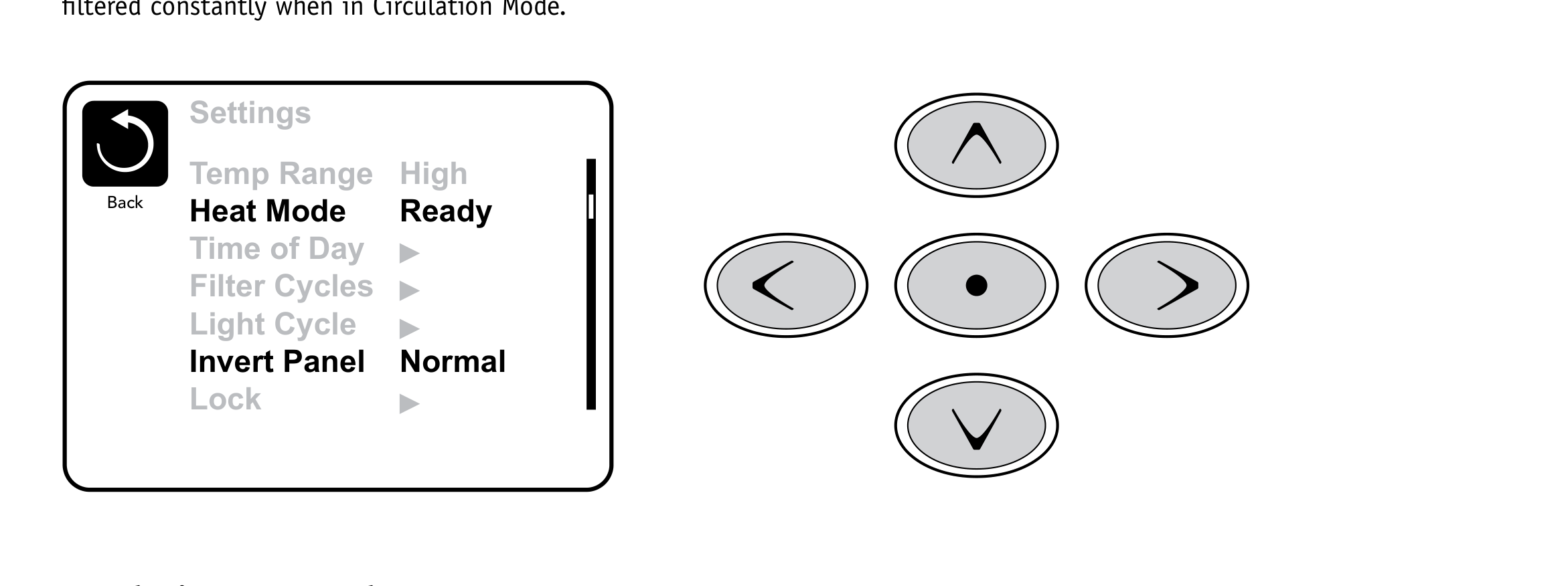

Op het instellingenscherm (Settings) regelt u alle programmering en ander spa-gedrag. Dit scherm heeft diverse functies die u direct bedient: Temp Range (temperatuurbereik), Heat Mode (warmtemodus) en Invert Panel. Wilt u een van deze items wijzigen, licht het uit en drukt u op de Select-knop om te wisselen tussen de twee standen. Alle overige menu-items (met een pijl naar rechts) brengen u een niveau dieper in het menu.

Een ”knop” indrukken: als instructies zeggen ”druk op een knop”, kan dat op twee manieren: navigeer naar het gewenste item op elk scherm en druk op de Select-knop zodra het item is uitgelicht; of druk op het scherm Snelkoppelingen op de knop van dat apparaat, als het een van de 4 beschikbare functies is.

Ingedrukt houden: houdt u een omhoog- of omlaagknop ingedrukt terwijl een item in een menulijst is uitgelicht, dan scrollt de lijst snel van boven naar beneden. De schuifbalk rechts toont de relatieve positie van het uitgelichte item.

Dubbele temperatuurbereiken (hoog vs. laag)

Dit systeem heeft twee temperatuurbereiken met elk een eigen ingestelde temperatuur. Het gewenste bereik kiest u op het instellingenscherm; het is zichtbaar rechtsboven op het hoofdscherm. De bereiken worden onder meer gebruikt voor een ”klaar-voor-gebruik”-stand versus een ”vakantie”-stand. Elk bereik bewaart zijn eigen ingestelde temperatuur; kiest u een bereik, dan verwarmt de spa naar de bij dat bereik horende temperatuur. Het hoge bereik kan worden ingesteld tussen 80 °F en 104 °F, het lage bereik tussen 50 °F en 99 °F. Nauwere temperatuurbereiken kunnen door de fabrikant zijn bepaald. Vorstbeveiliging is actief in beide bereiken.

Warmtemodus – Ready vs. Rest

Om te kunnen verwarmen, moet een pomp water door de verwarming laten circuleren; die pomp heet de ”verwarmingspomp”. Dat kan een tweetraps pomp (pomp 1) of een circulatiepomp zijn.

Is de verwarmingspomp een tweetraps pomp 1, dan laat READY-modus elke half uur water circuleren via pomp 1 laag, om een constante watertemperatuur te houden, zo nodig te verwarmen en de temperatuurweergave te verversen. Dit heet ”polling” (peilen). REST-modus staat verwarmen alleen toe tijdens de geprogrammeerde filtercycli. Omdat er niet wordt gepeild, kan de temperatuurweergave pas een actuele temperatuur tonen nadat de verwarmingspomp een minuut of twee heeft gedraaid. Pomp 1 hoog kunt u aan- en uitzetten, maar pomp 1 laag draait tot de ingestelde temperatuur is bereikt of er een uur is verstreken.

Circulatiemodus: is de spa geconfigureerd voor 24-uurscirculatie, dan draait de verwarmingspomp doorgaans continu. Omdat de verwarmingspomp altijd draait, houdt de spa in Ready-modus de ingestelde temperatuur vast en verwarmt zo nodig, zonder peilen. In Rest-modus verwarmt de spa alleen tijdens de geprogrammeerde filtertijden, ook al wordt het water bij circulatiemodus voortdurend gefilterd.

Ready-in-Rest-modus: READY/REST verschijnt in de display wanneer de spa in Rest-modus staat en de Jets 1-knop wordt ingedrukt. Er wordt vanuit gegaan dat de spa wordt gebruikt en hij zal naar de ingestelde temperatuur verwarmen. Na een uur keert het systeem terug naar Rest-modus; u stelt de modus ook opnieuw in via het instellingenscherm (Heat Mode).

Voorbereiding en vullen

Vul de spa tot het juiste bedrijfsniveau. Zorg dat u vóór het vullen alle kleppen en jets in het leidingsysteem opent, zodat er tijdens het vullen zoveel mogelijk lucht uit de leidingen en het regelsysteem kan ontsnappen. Na het inschakelen van de stroom op de hoofdstroomkast toont het paneel een opstart- of welkomstscherm.

Ontluchtmodus (Priming Mode) – M019*

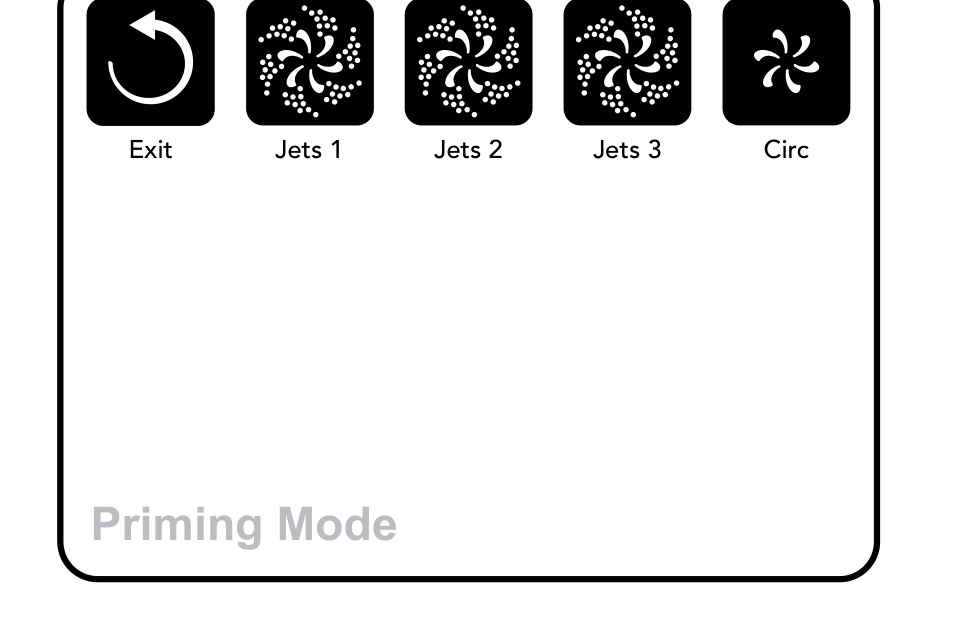

Na de eerste opstartreeks komt de regeling in de ontluchtmodus en toont een ontluchtmodusscherm met uitsluitend pomp-iconen. Aan het einde van de ontluchtmodus, die 4-5 minuten duurt, keert het systeem automatisch terug naar normaal verwarmen en filteren. Tijdens de ontluchtmodus is de verwarming uitgeschakeld, zodat het ontluchtingsproces kan worden voltooid zonder dat de verwarming bij lage of geen doorstroming wordt ingeschakeld. Er gaat niets automatisch aan, maar de pomp(s) kunt u inschakelen door de ”Jets”-knoppen te selecteren. Heeft de spa een circulatiepomp, dan zet u die tijdens de ontluchtmodus aan en uit met de ”Circ Pump”-knop; met een TP800 activeert u de circulatiepomp tijdens de ontluchtmodus ook met de aparte ”Light”-knop.

De ontluchtmodus verlaat u handmatig met de ”Exit”-knop.

Pompen ontluchten

Zodra het ontluchtmodusscherm op het paneel verschijnt, selecteert u één keer de ”Jets 1”-knop om pomp 1 op lage snelheid te starten en nogmaals om naar hoge snelheid te wisselen. Selecteer ook de andere pompen om ze in te schakelen. De pompen moeten op hoge snelheid draaien om het ontluchten te vergemakkelijken. Zijn de pompen na 2 minuten nog niet ontlucht en stroomt er geen water uit de jets, laat de pompen dan niet doordraaien. Schakel de pompen uit en herhaal de procedure.

Let op: de stroom uit- en weer inschakelen start een nieuwe ontluchtronde. Soms helpt het om de pomp even kort uit en weer aan te zetten. Doe dit niet vaker dan 5 keer. Willen de pomp(s) niet ontluchten, schakel dan de stroom naar de spa uit en bel voor service.

Belangrijk: een pomp mag niet langer dan 2 minuten zonder ontluchting doorlopen. In geen geval mag een pomp langer dan de 4-5 minuten durende ontluchtmodus zonder ontluchting doorlopen. Anders kan de pomp beschadigen en kan het systeem de verwarming inschakelen en in oververhitting raken.

Ontluchtmodus afsluiten

U verlaat de ontluchtmodus handmatig door te navigeren naar de ”Back”-knop op het ontluchtmodusscherm. Als u de modus niet handmatig afsluit, wordt deze na 4-5 minuten automatisch beëindigd. Zorg dat de pomp(s) op dat moment zijn ontlucht. Nadat het systeem de ontluchtmodus heeft verlaten, toont het paneel het hoofdscherm, maar de display toont nog geen temperatuur: het systeem heeft circa 1 minuut water door de verwarming nodig om de watertemperatuur te bepalen en weer te geven.

Spa-gedrag

Pompen

Selecteer op het spa-scherm één keer een ”Jets”-knop om de pomp in of uit te schakelen en, indien aanwezig, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt hij na een time-out uit: lage snelheid van pomp 1 na 30 minuten, hoge snelheid na 15 minuten.

Bij niet-circulatiesystemen draait de lage snelheid van pomp 1 mee wanneer de blower of een andere pomp aan staat. Staat de spa in Ready-modus, dan kan pomp 1 laag ook ten minste 1 minuut elke 30 minuten activeren om de spa-temperatuur te peilen en zo nodig naar de ingestelde temperatuur te verwarmen. Gaat de lage snelheid automatisch aan, dan kunt u die niet via het paneel uitzetten; de hoge snelheid wel.

Circulatiepomp-modi

Heeft het systeem een circulatiepomp, dan is die door de fabrikant op één van drie manieren geconfigureerd:

• De circulatiepomp draait continu (24 uur), behalve dat hij telkens 30 minuten uitschakelt wanneer de watertemperatuur 3 °F (1,5 °C) boven de ingestelde temperatuur komt (meestal in zeer warme klimaten).
• De circulatiepomp blijft continu aan, ongeacht de watertemperatuur.
• Een programmeerbare circulatiepomp gaat aan wanneer het systeem de temperatuur peilt, tijdens filtercycli, bij vorst of wanneer een andere pomp draait.

De gebruikte circulatiemodus is door de fabrikant bepaald en is in het veld niet te wijzigen. Andere apparaatopties kunnen beschikbaar zijn, zoals blower, licht, mistapparaat enz.

Filtratie en ozone

Bij niet-circulatiesystemen draaien pomp 1 laag en de ozongenerator tijdens de filtratie. Bij circulatiesystemen draait de ozone doorgaans met de circulatiepomp mee, maar kan ook worden beperkt tot filtercycli. Het systeem is vanaf de fabriek geprogrammeerd met één filtercyclus die 's avonds draait (mits de tijd van de dag juist is ingesteld), wanneer de energietarieven vaak lager zijn. De filtertijd en -duur zijn programmeerbaar (zie hieronder). Een tweede filtercyclus kan naar behoefte worden ingeschakeld.

Aan het begin van elke filtercyclus draaien waterapparaten zoals blower, mistapparaat (indien aanwezig) en andere pompen kort om de leidingen door te spoelen en de waterkwaliteit op peil te houden.

Vorstbeveiliging

Meten de temperatuursensoren in de verwarming een voldoende lage temperatuur, dan schakelen de waterapparaten automatisch in voor vorstbeveiliging. Ze draaien continu of periodiek, afhankelijk van de omstandigheden. In koudere klimaten kan een optionele extra vrostsensor worden toegevoegd ter bescherming tegen vorst die de standaardsensoren mogelijk missen. Bescherming door een hulp-vrostsensor werkt vergelijkbaar, met temperatuurgrenzen die door de schakelaar worden bepaald. Vraag uw dealer om details.

Opschooncyclus (optioneel)

Wanneer een pomp of blower via een knopdruk wordt ingeschakeld, begint 30 minuten nadat die pomp of blower wordt uitgeschakeld of een time-out krijgt een opschooncyclus. De pomp en de ozongenerator draaien dan 30 minuten of langer, afhankelijk van het systeem. Op sommige systemen kunt u deze instelling wijzigen (zie de sectie Voorkeuren).

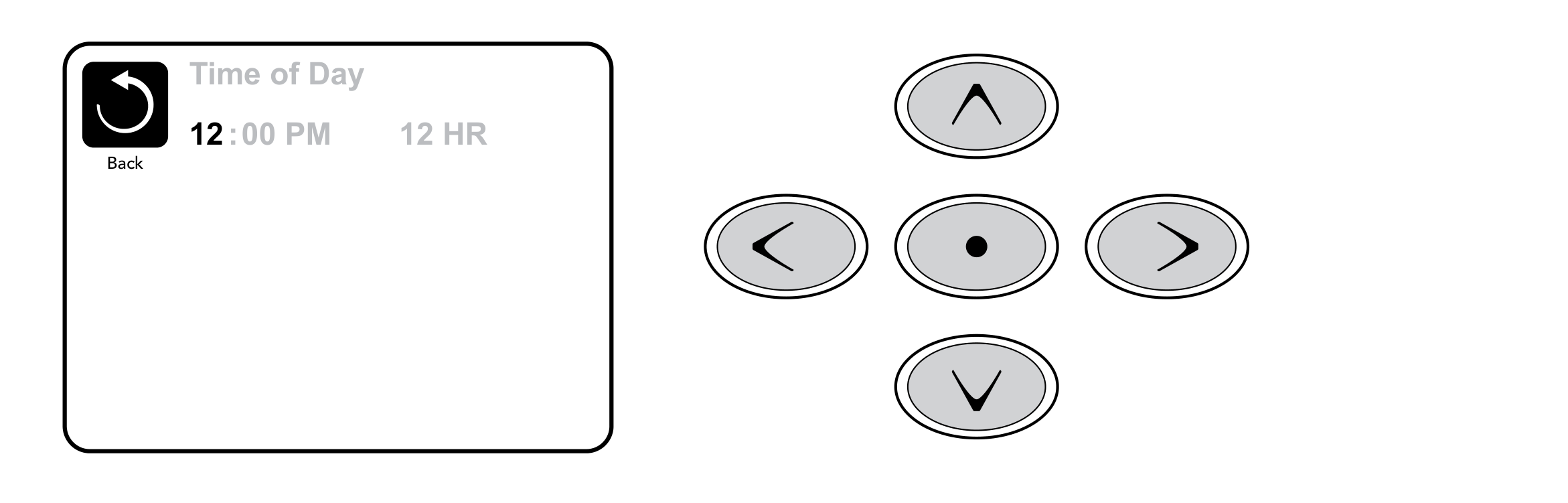

Tijd van de dag

Zorg dat u de tijd van de dag instelt

Het instellen van de tijd van de dag is belangrijk voor de filtertijden en andere achtergrondfuncties. Is er geen tijd in het geheugen gezet, dan verschijnt ”Set Time” op de display. Selecteer op het instellingenscherm de regel Tijd van de dag. Op het scherm Tijd van de dag navigeert u links en rechts om het uur, de minuten, AM/PM en 12/24-uursweergave te kiezen; wijzigen doet u met de omhoog- en omlaagknoppen.

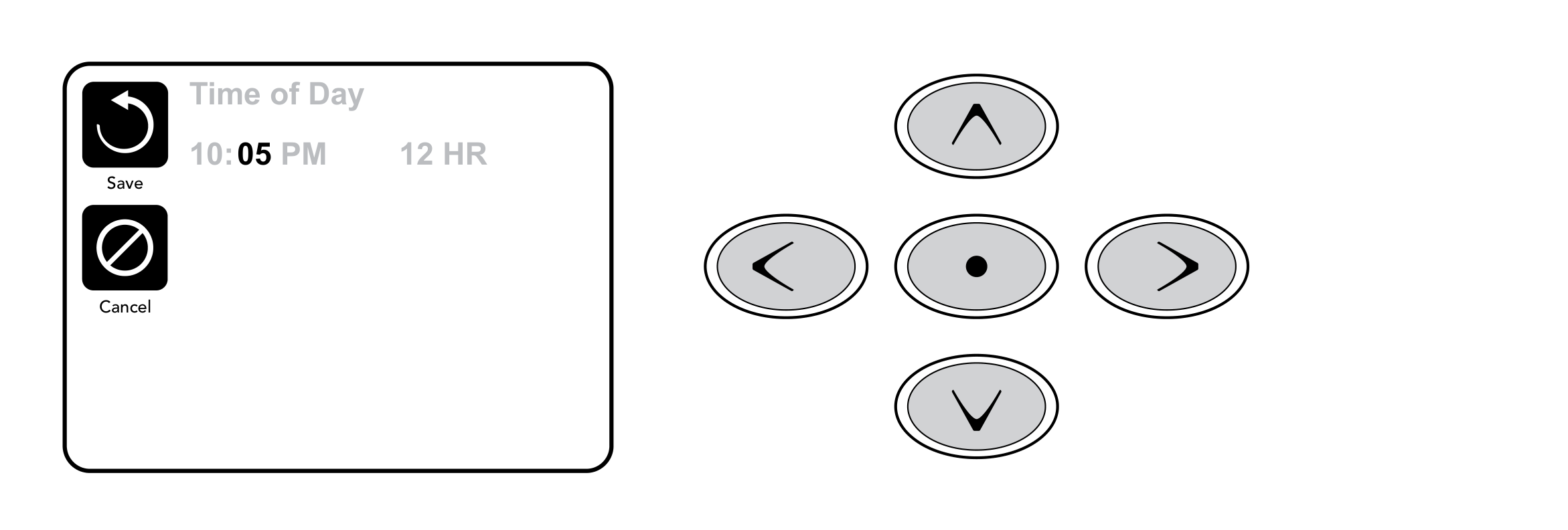

Instellingen opslaan

Het scherm Tijd van de dag is een eenvoudig bewerkbaar scherm dat een kenmerk van de regeling illustreert dat voor alle bewerkbare schermen geldt. Maakt u wijzigingen, dan verandert het icoon ”Back” in ”Save” en verschijnt onder het Save-icoon een nieuw icoon ”Cancel”. Navigeert u naar links, dan licht het Save-icoon uit; navigeert u daarvandaan naar beneden, dan kunt u de wijziging annuleren. Met de Select-knop slaat u de wijzigingen op of annuleert u ze en keert u terug naar het vorige scherm.

Let op: wordt de stroom naar het systeem onderbroken, dan blijft de tijd van de dag enkele dagen bewaard.

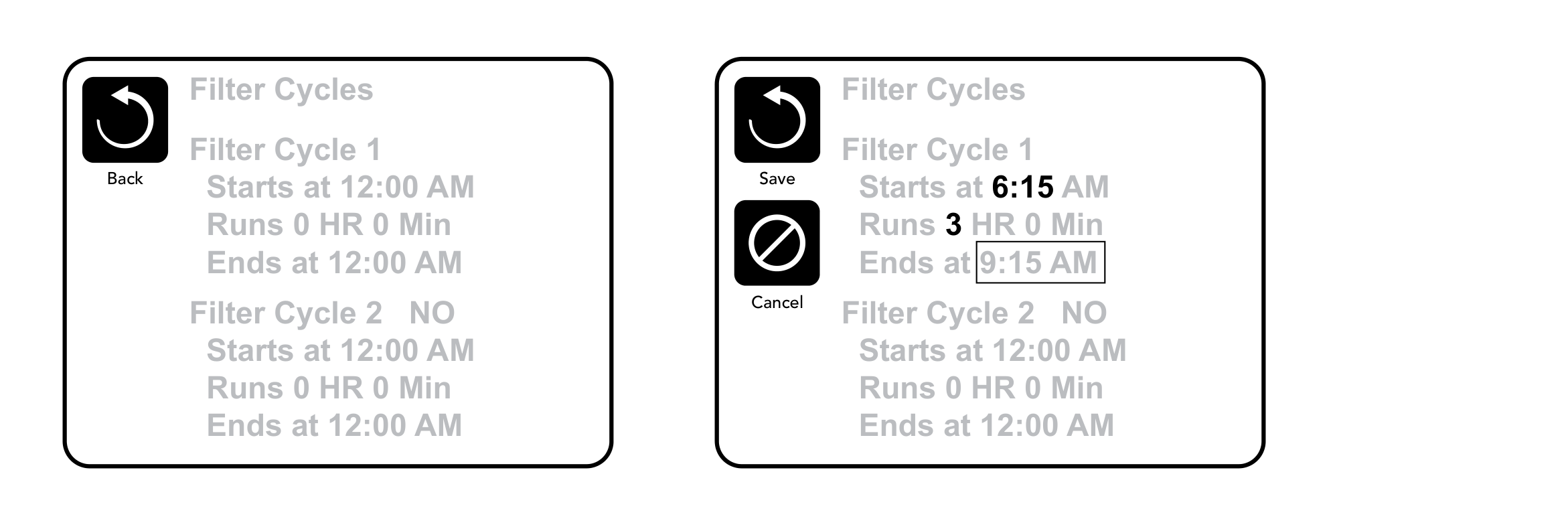

Filtratie instellen

Met dezelfde navigatie en aanpassing als bij de tijd stelt u de filtercycli in met een starttijd en een duur. Elke instelling is aanpasbaar in stappen van 15 minuten; het paneel berekent de eindtijd en geeft die automatisch weer.

Filtercyclus 2 – optionele filtratie

Filtercyclus 2 staat standaard uit. Navigeer met de pijl-rechts-knop naar de regel Filter Cycle 2 en druk bij ”NO” op omhoog of omlaag om filtercyclus 2 aan of uit te zetten. Staat filtercyclus 2 op ON, dan stelt u hem op dezelfde manier in als filtercyclus 1 door naar rechts te navigeren. Filtercyclus 1 en 2 kunnen overlappen, waardoor de totale filtratie met de overlapduur verkort.

Circulatiepomp-modi

Sommige spa's worden geleverd met circulatiepompinstellingen waarmee de duur van de filtercyclus kan worden geprogrammeerd. Sommige circulatiemodi zijn voorgeprogrammeerd om 24 uur per dag te draaien en zijn niet programmeerbaar. Raadpleeg de documentatie van de spa-fabrikant voor details over de circulatiemodus.

Spoelcycli (Purge)

Om hygiënische omstandigheden te borgen én tegen vorst te beschermen, spoelen secundaire waterapparaten aan het begin van elke filtercyclus kort water door hun eigen leidingen. Staat de duur van filtercyclus 1 op 24 uur, dan start het inschakelen van filtercyclus 2 een spoelcyclus op het moment waarop filtercyclus 2 begint.

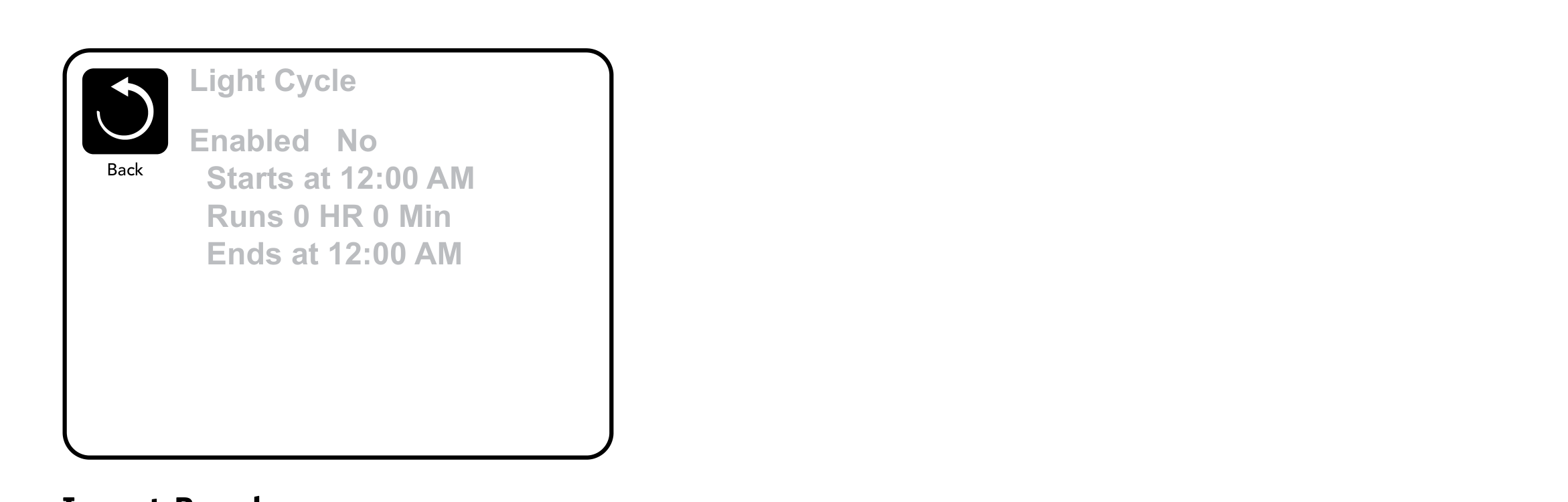

Light Cycle-optie

Staat Light Cycle niet in het instellingenmenu, dan is de lichttimerfunctie door de fabrikant niet ingeschakeld. Waar beschikbaar staat de lichttimer standaard uit. U bewerkt de instellingen op dezelfde manier als de filtercycli.

Specifieke knoppen voor specifieke apparaten

Heeft het paneel aparte functieknoppen (TP800) of beschikt de spa over een of meer hulppanelen, dan activeert een druk op die knoppen het apparaat dat bij de knop hoort. Deze aparte knoppen werken net als de knoppen op het spa-scherm en de apparatuur gedraagt zich bij elke knopdruk op dezelfde manier.

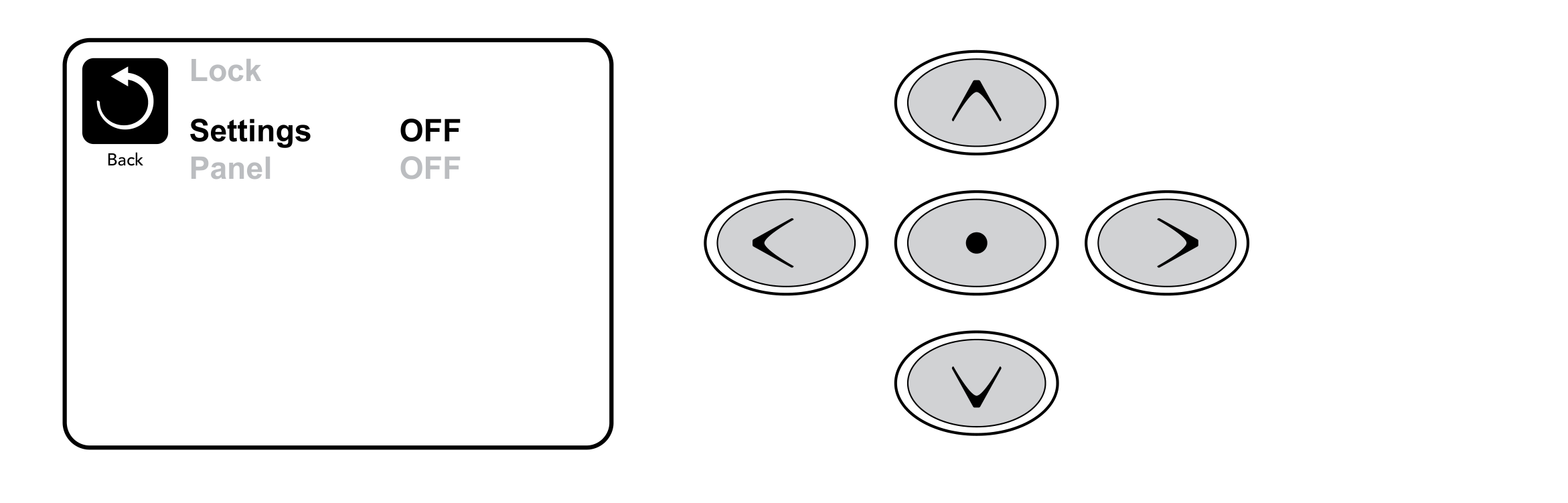

Bediening beperken (Lock)

De regeling kan worden beperkt om ongebruik of temperatuurwijzigingen te voorkomen. Het vergrendelen van het paneel maakt de regelaar onbruikbaar, maar alle automatische functies blijven actief. Instellingenvergrendeling laat jets en andere functies toe, maar de ingestelde temperatuur en andere geprogrammeerde instellingen kunnen niet worden gewijzigd. Met instellingenvergrendeling blijft een beperkte menukeuze zichtbaar: ingestelde temperatuur, Invert, Lock, Utilities, Information en Fault Log. Die zijn zichtbaar, maar niet te wijzigen of bewerken.

Ontgrendelen

Een ontgrendelvolgorde met de navigatieknoppen kunt u gebruiken vanaf het Lock-scherm; de volgorde is voor paneelvergrendeling en instellingenvergrendeling gelijk.

Extra instellingen

Hold-modus – M037*

Hold-modus wordt gebruikt om de pompen uit te schakelen tijdens servicewerkzaamheden zoals het reinigen of vervangen van het filter. Hold-modus duurt 1 uur, tenzij u de modus eerder verlaat. Vraagt de service meer dan een uur, dan is het vaak beter om de stroom naar de spa uit te schakelen.

Lozingsmodus (Drain Mode)

Sommige spa's hebben een bijzondere functie waarmee pomp 1 kan worden gebruikt bij het afvoeren van het water. Waar beschikbaar, maakt deze functie deel uit van de Hold-modus.

Utilities

Het Utilities-menu bevat het volgende:

• A/B-temperaturen: staat dit op On, dan wisselt de temperatuurweergave af tussen de temperatuur van sensor A en sensor B in de verwarming.
• Demomodus: de demomodus is niet altijd ingeschakeld en kan daardoor ontbreken. Deze modus bedient meerdere apparaten in een volgorde om de verschillende functies van een bepaalde spa te demonstreren.

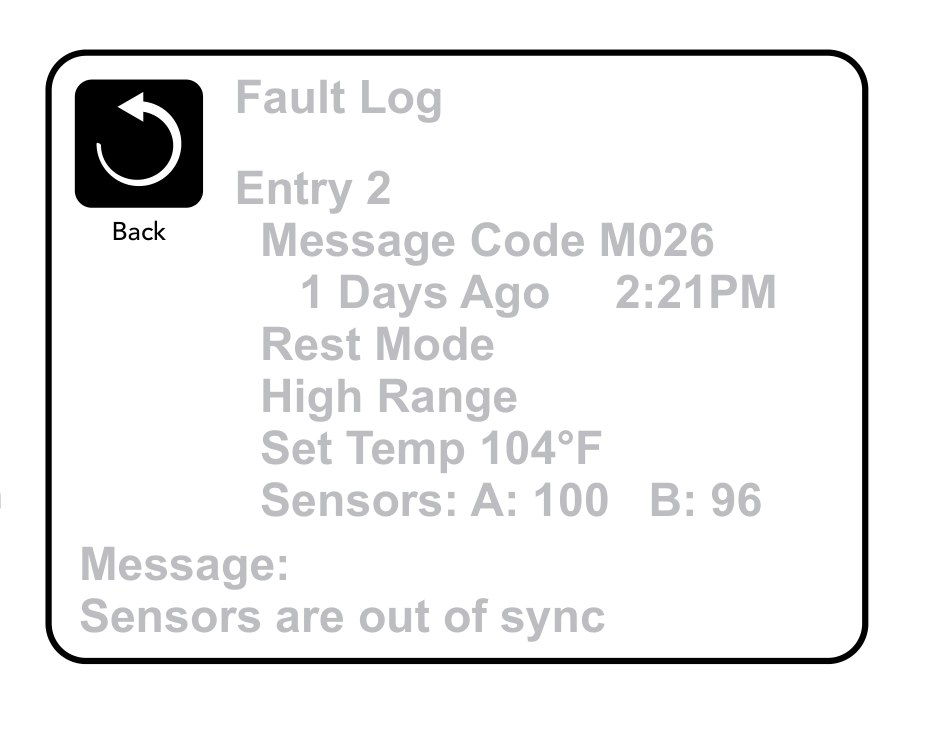

• Foutenlogboek (Fault Log): het foutenlogboek is een overzicht van de laatste 24 storingen dat door een servicetechnicus kan worden ingezien. Per invoer toont het de storingscode (zoals M026), het aantal dagen geleden, het tijdstip, de modus, het bereik, de ingestelde temperatuur en de standen van sensor A en B, plus het bijbehorende bericht.
• GFCI-test (niet beschikbaar op CE-systemen): de GFCI-test is niet altijd ingeschakeld en kan daardoor ontbreken. Dit scherm maakt het mogelijk de GFCI handmatig vanaf het paneel te testen en de automatische testfunctie te resetten. Na een reset van de GFCI-testfunctie slaat de schakelaar binnen 7 dagen aan (zie de sectie GFCI-test).

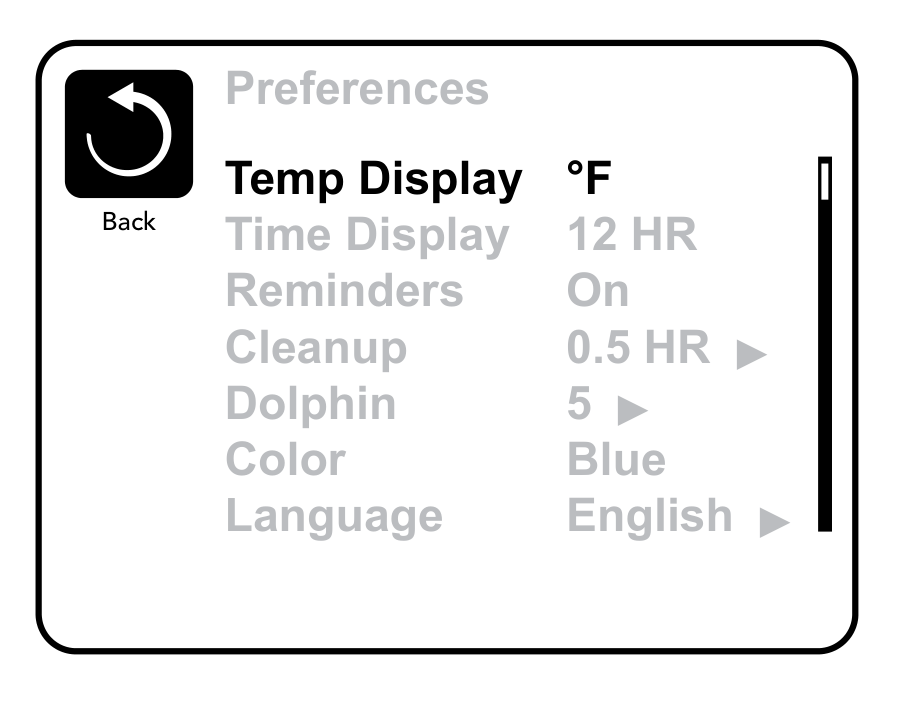

Voorkeuren (Preferences)

Het voorkeurenmenu laat de gebruiker bepaalde parameters naar eigen voorkeur instellen:

• Temp Display: wissel de temperatuur tussen Fahrenheit en Celsius.
• Time Display: zet de klok om tussen 12-uurs- en 24-uursweergave.
• Reminders: zet herinneringsmeldingen (zoals ”Clean the filter”) aan of uit.
• Cleanup: de duur van de opschooncyclus is niet altijd ingeschakeld en kan daardoor ontbreken. Waar beschikbaar stelt u in hoe lang pomp 1 na elk gebruik doorloopt; 0-4 uur is beschikbaar.
• Dolphin II en Dolphin III (geldt alleen voor RF Dolphin): op 0 wordt geen adressering gebruikt; gebruik deze stand voor een Dolphin II of III die vanaf de fabriek zonder adres is ingesteld. Tussen 1 en 7 is het getal het adres. Zie de Dolphin-handleiding voor details.
• Color: druk op de Select-knop bij Color om te wisselen tussen de 5 achtergrondkleuren die de regeling biedt.
• Language: wissel de taal die op het paneel wordt getoond.

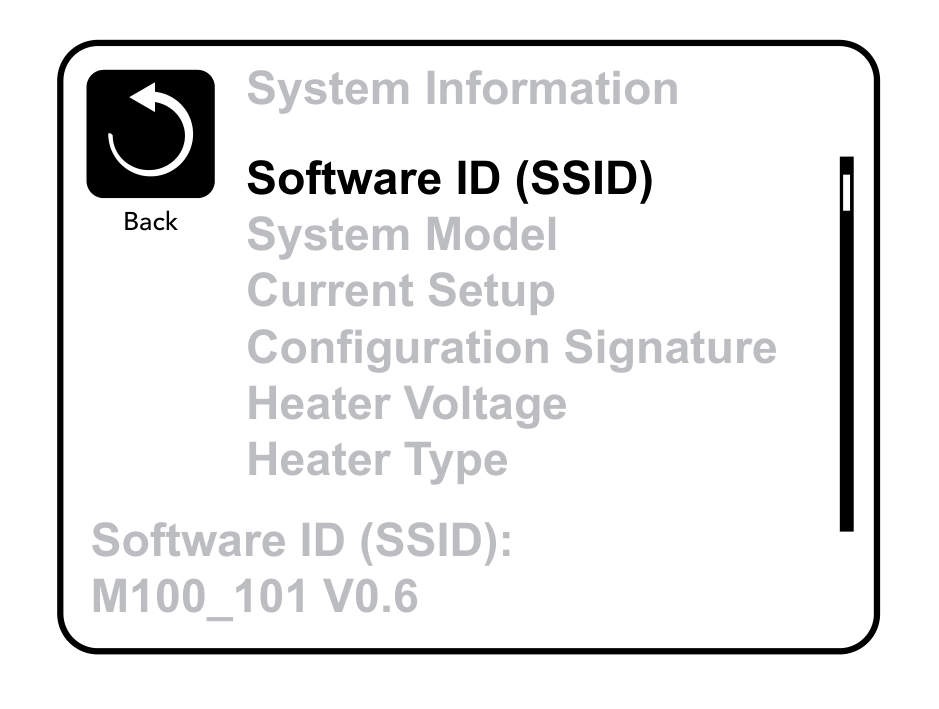

Informatie (System Information)

Het menu Systeeminformatie toont uiteenlopende instellingen en identificatie van het betreffende systeem. Terwijl u elk item uitlicht, wordt de detailinformatie onderaan het scherm getoond:

• Software ID (SSID): toont het software-ID-nummer van het systeem.
• System Model: toont het modelnummer van het systeem.
• Current Setup: toont het momenteel geselecteerde configuratiesetupnummer.
• Configuration Signature: toont de checksum van het systeemconfiguratiebestand.
• Heater Voltage (niet gebruikt op CE-systemen): toont het ingestelde bedrijfsvoltage van de verwarming.
• Heater Wattage as Configured in Software (alleen CE-systemen): toont een kilowattrating van de verwarming zoals geprogrammeerd in de regeling (1-3 of 3-6).
• Heater Type: toont een ID-nummer van het verwarmingstype.
• Dip Switch Settings: toont een getal dat de DIP-schakelaarstanden van S1 op de hoofdkaart weergeeft.
• Panel Version: toont het softwarenummer van het bedieningspaneel.

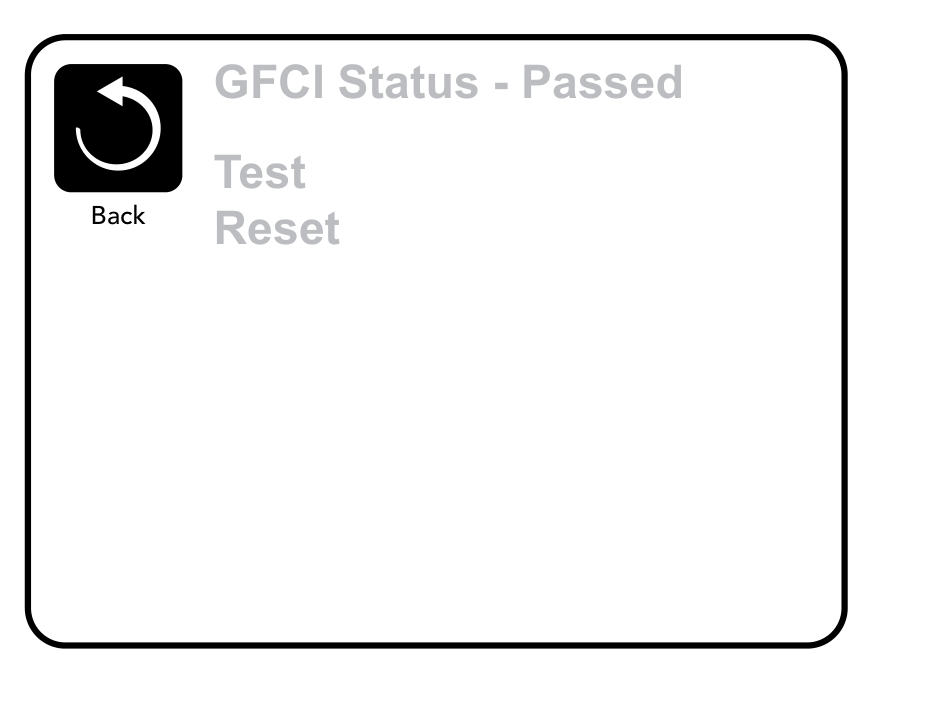

Utilities – GFCI-testfunctie

De aardlekautomaat (GFCI) of aardlekbeveiliging (RCD) is een belangrijk veiligheidsapparaat en verplichte uitrusting bij een spa-installatie. (De GFCI-testfunctie is niet beschikbaar op CE-systemen; gebruikt voor het verifiëren van een juiste installatie.)

Uw spa kan zijn uitgerust met een GFCI-beschermingsfunctie. Heeft de fabrikant deze functie ingeschakeld, dan moet de GFCI-aanslagtest plaatsvinden om de spa goed te laten functioneren. Binnen 1 tot 7 dagen na het opstarten laat de spa de GFCI aanslaan om deze te testen (het aantal dagen is vanaf de fabriek geprogrammeerd). De GFCI moet na het aanslaan worden gereset. Na het slagen voor de GFCI-test wijst elke volgende aanslag op een aardfout of een andere onveilige situatie en moet de stroom naar de spa worden uitgeschakeld tot een servicepartner het probleem heeft verholpen.

De GFCI-aanslagtest forceren (alleen Noord-Amerika)

De installateur kan de GFCI-aanslagtest eerder laten plaatsvinden door deze via het bovenstaande menu te starten. De GFCI moet binnen enkele seconden aanslaan en de spa moet uitschakelen. Gebeurt dat niet, schakel dan de stroom uit en controleer handmatig of een GFCI-automaat is geplaatst en of de kring en de spa correct zijn bedraad. Controleer de werking van de GFCI met de eigen testknop. Zet de stroom weer aan en herhaal de GFCI-aanslagtest. Als de GFCI door de test is aangeslagen, reset u de GFCI en werkt de spa daarna normaal; een geslaagde test toont PASS in dit menu.

Waarschuwing: de eindgebruiker moet leren dat deze eenmalige test komt en hoe de GFCI juist wordt gereset. Bestaan er vorstcondities, dan moet de GFCI of RCD onmiddellijk worden gereset, anders kan spa-beschadiging ontstaan.

CE-product: CE-geregistreerde systemen hebben vanwege de aard van de elektrische voeding geen RCD-testfunctie. Sommige UL-geregistreerde systemen hebben de GFCI-testfunctie niet geactiveerd. De eindgebruiker moet leren hoe de RCD juist wordt getest en gereset.

Meldingen en storingscodes

De meeste meldingen en waarschuwingen verschijnen onderaan de normaal gebruikte schermen. Meerdere waarschuwingen en meldingen kunnen in een reeks worden getoond. Sommige meldingen kunt u vanaf het paneel resetten: meldingen die dat kunnen, tonen aan het einde een ”pijl rechts”. Die melding selecteert u door ernaartoe te navigeren en op de Select-knop te drukken. De M0XX-nummers zijn storingscodes zoals die ook in het foutenlogboek verschijnen.

Algemene meldingen

Meldingen rond de verwarming

Meldingen rond sensoren en overige meldingen

Systeemmeldingen

Herinneringsmeldingen

Herinneringsmeldingen kunnen op vaste momenten verschijnen (bijv. elke 7 of 30 dagen) en u kunt ze resetten vanaf het paneel. Via het voorkeurenmenu (Reminders) kunt u herinneringen onderdrukken. Fabrikanten kunnen herinneringen afzonderlijk kiezen: volledig uit, of een beperkt aantal op een bepaald model; de frequentie van elke herinnering kan door de fabrikant worden vastgesteld. Op specifieke systemen kunnen extra meldingen verschijnen. Algemeen onderhoud helpt.

Basisrichtlijnen installatie en configuratie

Waarschuwing! Gevaar voor elektrische schok! Geen door de gebruiker vervangbare onderdelen. Probeer deze regeling niet zelf te repareren. Neem voor hulp contact op met uw dealer of serviceorganisatie. Volg alle instructies voor de stroomaansluiting in de handleiding van de eigenaar. De installatie moet worden uitgevoerd door een gediplomeerd elektricien en alle aardverbindingen moeten correct zijn geplaatst. Voor service en installatie is een bevoegde technicus vereist.

P/N 40985_G   12-06-13

Samenvatting en veelgestelde vragen

Het TP900/TP800-paneel bedient u met vijf navigatieknoppen en drie schermen: het hoofdscherm (temperatuur, status en meldingen), het spa-scherm met alle apparatuur en het instellingenscherm met alle programmering. Bewerkbare schermen delen één logica: navigeren met links/rechts, wijzigen met omhoog/omlaag en opslaan via Save. De meldingen zijn per M-code te herleiden: doorstromings- en verwarmingsstoringen (M016/M017/M027/M028/M030) lost u meestal op met een waterpeil- en ontluchtcontrole, sensorstoringen (M015/M026/M031/M032) vragen om service, en vorstbeveiliging is juist een normaal bedrijfsbericht. De twee misvattingen die we het vaakst horen: ”de schermtemperatuur is altijd actueel” (pas na circa 1 minuut pompen) en ”het scherm is kapot als hij uitgaat” (na 3-5 minuten volgt gewoon de slaapstand; een knopdruk activeert het paneel weer).

FAQ

Hoe stel ik de temperatuur in op de spa display TP 900 of TP 800?

Druk op de pijl-links-knop zodat de ingestelde temperatuur wit wordt, stel die in met de omhoog- en omlaagknoppen en sla op met de Select-knop of de pijl-rechts-knop. Houdt u een knop ingedrukt, dan loopt de temperatuur door tot u loslaat of de grens van het bereik is bereikt. Het hoge bereik loopt doorgaans van 80 °F tot 104 °F, het lage bereik van 50 °F tot 99 °F.

Hoe zet ik de filtercycli op de TP900/TP800?

Kies in het instellingenscherm Filter Cycles. Stel met dezelfde navigatie als bij de tijd de starttijd en de duur van Filter Cycle 1 in (stappen van 15 minuten); de eindtijd berekent het paneel automatisch. Filter Cycle 2 staat standaard op NO: navigeer naar rechts en druk bij NO op omhoog of omlaag om hem aan te zetten en op dezelfde manier in te stellen.

Wat betekent de M016-, M017- of ”heater is dry”-melding op mijn spa-display?

Dit zijn doorstromingsmeldingen: er stroomt te weinig water door de verwarming om de warmte af te voeren. Controleer het waterniveau, zuigbeperkingen, gesloten kleppen, ingesloten lucht, te veel gesloten jets en het ontuchten van de pomp. Bij M028 (verwarming mogelijk droog) is de spa 15 minuten uit; na het oplossen drukt u op een willekeurige knop om de opstart te resetten. Blijft het probleem, neem dan contact op met uw dealer of serviceorganisatie.

Waarom gaat het scherm van mijn TP900/TP800 vanzelf uit?

Na 3-5 minuten zonder bediening gaat de display automatisch in de slaapstand; dat is normale werking. Druk op een willekeurige knop op het scherm om het paneel weer te activeren. Gaat het scherm niet meer aan, controleer dan de stroomtoevoer en neem bij een communicatiefout contact op met uw dealer of serviceorganisatie.

Conclusie

Met deze handleiding bedient u de Balboa TP900- en TP800-panelen volledig: van het vullen en ontluchten van de pompen tot temperatuur, dubbele temperatuurbereiken, Ready/Rest-warmtemodi, filtercycli, voorkeuren, GFCI-test en elke storingscode op het scherm. Vergelijkt u spa-displaypanelen met elkaar, dan leest u in onze bloggidsen meer over de populaire modellen. Voor vervangende pompen, verwarmingen, sensoren en overige componenten kijkt u in onze categorie spa-onderdelen.
