Spa display TP 500 / TP 500S: complete handleiding voor bediening en instellingen

De Balboa TP500- en TP500S-bedieningspanelen (voor alle BP-seriesystemen) combineren een helder LCD-display met een compacte knoppenindeling. Op deze pagina leest u de volledige officiële gebruikershandleiding (standaardmenu, document 42339 rev A1) in het Nederlands: van de eerste opstart en het ontluchten van de pompen tot temperatuurbereiken, modi, filtercycli, vergrendelingen, voorkeuren, het foutenlogboek en de betekenis van elke melding die op de display kan verschijnen.

Display-iconen

Het TP500S-display gebruikt de volgende iconen (A tot en met O):

A – Verwarming (Heat)
B – Ready-modus
C – Rest-modus
D – bba™2 actief
E – WiFi (cloudverbinding)
F – Verlichting
G – Opruimcyclus (Cleanup Cycle)
H – Jets 1
I – Jets 2
J – Blower

K – Hulpfunctie (Jets 3 of Aux)
L – Temperatuurbereik (Hoog / Laag)
M – Set (programmeren)
N – Filtercyclus (1 of 2 of beide)
O – AM of PM (tijd)

MicroSilk® is een gedeponeerd merk van Jason International.

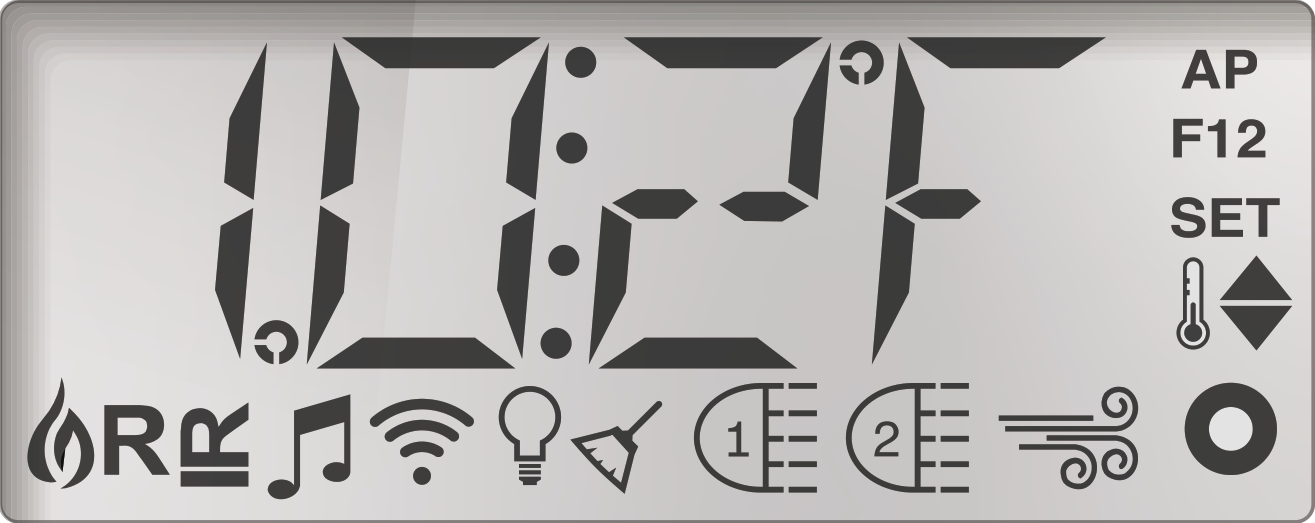

TP500S-display met icoonrij, tijdweergave AP/F12/SET en temperatuur

Hoofdmenu's en navigatie

Bij elke keer dat het systeem opstart, wordt een reeks nummers getoond. Na de opstartreeks gaat het systeem naar de Ontluchtmodus (Priming Mode, zie hieronder). Wacht u enkele seconden in het hoofdmenu, dan keert de display vanzelf terug naar het hoofdscherm. De meeste wijzigingen worden niet opgeslagen, tenzij u op Menu/Select drukt.

De hele menustructuur wordt bediend met 2 of 3 knoppen op het bedieningspaneel. Sommige panelen hebben aparte Warm (omhoog)- en Cool (omlaag)-knoppen, andere één temperatuurknop; in de navigatieschema's wordt die aangeduid met één knopicoon. Panelen met twee temperatuurknoppen mogen beide gebruiken waar in de schema's één temperatuuricoon staat. De Menu/Select-knop kiest de menu's en navigeert door elke sectie. Typisch gebruik van de temperatuurknoppen: de ingestelde temperatuur wijzigen zolang de cijfers op de display knipperen. Met bepaalde knopdrukken verlaat u de menu's; wacht u 10 seconden, dan keert het scherm vanzelf terug naar de normale werking.

In de schema's betekent:

knipperend of veranderend displaysegment;
“Key”: een temperatuurknop, gebruikt als actieknop;
Menu/Select-knop;
een wisselende of oplopende melding, elke halve seconde;
de wachttijd waarmee een wijziging behouden blijft;
*****: de wachttijd (afhankelijk van het menu-item) waarna de oorspronkelijke instelling terugkeert en elke wijziging wordt genegeerd;
een menu-item dat afhankelijk is van de configuratie van de fabrikant en wel of niet kan verschijnen.

Het hoofdmenu bestaat uit (afhankelijk van configuratie): TEMP (temperatuurbereik), MODE, TIME, FLIP, LOCK, FLTR 1, FLTR 2, LITE TIMR, HOLD, PREF, UTIL — en de Light Cycle, indien ingeschakeld. Is de tijd van de dag niet ingesteld, dan verschijnt in dit menu “SET TIME”.

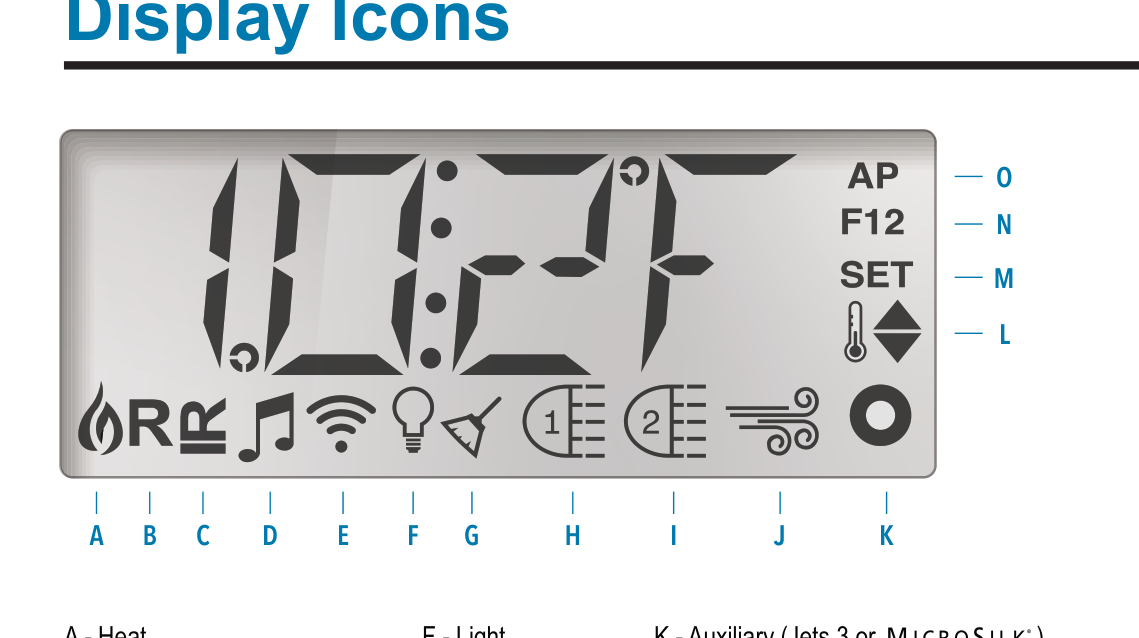

TP500S-display met de iconen A tot en met O en de bijbehorende functies

Voorbereiding en vullen

Vul de spa tot het juiste waterniveau. Zorg dat u vóór het vullen alle kranen en jets in het leidingsysteem opent, zodat tijdens het vullen zoveel mogelijk lucht uit de leidingen en het regelsysteem kan ontsnappen. Na het inschakelen van de stroom in de hoofdkast doorloopt de display specifieke reeksen. Deze reeksen zijn normaal en tonen allerlei informatie over de configuratie van de sparegeling.

Ontluchtmodus (Priming Mode) – MO19*

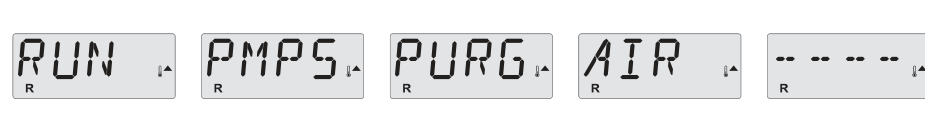

Display-reeks: RUN, PMP5, PURG, AIR, ---- (ontluchtmodus)

Deze modus duurt 4 tot 5 minuten, of u verlaat de ontluchtmodus handmatig zodra de pompen zijn ontlucht. Of de modus nu automatisch eindigt of handmatig wordt afgesloten: aan het einde start het systeem automatisch met normaal verwarmen en filteren. Tijdens de ontluchtmodus is de verwarming uitgeschakeld, zodat het ontluchtingsproces kan afronden zonder dat de verwarming bij lage of geen doorstroming wordt ingeschakeld. Er schakelt niets automatisch in, maar de pomp(en) kunt u activeren met de knop “Jets” of “Aux”. Heeft de spa een circulatiepomp, dan activeert u die tijdens de ontluchtmodus met de knop “Light”.

Pompen ontluchten. Zodra de display hierboven verschijnt, drukt u één keer op “Jets” om pomp 1 op lage snelheid te starten en nogmaals om naar hoge snelheid te schakelen. Druk ook op “Jets 2” of “Aux” als u een tweede pomp heeft. De pompen draaien nu op hoge snelheid om het ontluchten te bespoedigen. Lukt het ontluchten niet binnen 2 minuten en stroomt er geen water uit de jets, laat de pompen dan niet doorgaan: zet ze uit en herhaal het proces. Het uitschakelen en weer inschakelen van de stroom start een nieuwe ontluchtingsronde. De pomp soms even uit en aan zetten kan helpen; doe dit niet vaker dan 5 keer. Lukt het niet, zet dan de stroom uit en bel een servicepartij.

Belangrijk: laat een pomp nooit langer dan 2 minuten draaien zonder ontluchting. Onder geen enkele omstandigheid mag een pomp na het einde van de ontluchtmodus van 4-5 minuten nog ongeïnstalleerd blijven draaien. Dat kan de pomp beschadigen en ervoor zorgen dat het systeem de verwarming inschakelt en in oververhitting raakt.

De ontluchtmodus verlaten. Druk op “Warm” of “Cool”. Doet u dat niet, dan eindigt de modus automatisch na 4-5 minuten — zorg dat de pompen op dat moment ontlucht zijn. Na de ontluchtmodus toont het paneel kort de ingestelde temperatuur, maar nog niet de watertemperatuur: het systeem heeft circa 1 minuut waterstroom door de verwarming nodig om de temperatuur te meten en weer te geven.

Pompen

Druk één keer op “Jets” om pomp 1 in of uit te schakelen en, indien aanwezig, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt ze na een time-out uit. Bij niet-circulatiesystemen draait de lage snelheid van pomp 1 whenever de blower of een andere pomp aan staat. Staat de spa in de Ready-modus, dan kan pomp 1 laag ook af en toe minstens 1 minuut activeren om de spatemperatuur te peilen en zo nodig te verwarmen. Schakelt de lage snelheid automatisch in, dan kunt u die niet via het paneel uitzetten; de hoge snelheid wel.

Circulatiepomp-modi

Heeft het systeem een circulatiepomp, dan is die door de fabrikant op één van drie manieren ingesteld:

De circulatiepomp draait continu (24 uur), behalve dat ze 30 minuten per keer uitschakelt wanneer de watertemperatuur 3°F (1,5°C) boven de ingestelde temperatuur komt (vooral bij zeer warme klimaten).
De circulatiepomp draait continu, ongeacht de watertemperatuur.
Een programmeerbare circulatiepomp schakelt in bij de temperatuurpeiling, tijdens filtercycli, bij vorstcondities of wanneer een andere pomp of de blower aan staat.

De gebruikte circulatiemodus is door de fabrikant bepaald en is in het veld niet te wijzigen.

Filtratie en ozon

Bij niet-circulatiesystemen draaien pomp 1 op lage snelheid en de ozongenerator tijdens de filtratie; bij circulatiesystemen draait de ozon mee met de circulatiepomp. Vanaf de fabriek draait één filtercyclus die ’s avonds start (mits de tijd correct is ingesteld), wanneer het energietarief vaak lager is. De filtertijd en -duur zijn programmeerbaar (zie Filtratie programmeren); een tweede filtercyclus kan naar behoefte worden ingeschakeld. Aan het begin van elke filtercyclus draaien alle waterapparaten (anders dan de hoofdpomp) kort om de leidingen door te spoelen; daartoe behoort ook de blower.

Vorstbeveiliging

Meten de temperatuursensoren in de verwarming een voldoende lage temperatuur, dan activeren de pomp(en) en de blower zichzelf automatisch als vorstbeveiliging; ze draaien continu of periodiek, afhankelijk van de omstandigheden. In koudere klimaten kan een optionele vrostsensor worden toegevoegd tegen vorstcondities die de standaardsensoren missen; die hulp-vrostsensor werkt hetzelfde, met temperaturen die door de schakelaar worden bepaald. Vraag uw dealer om details.

Opruimcyclus (optioneel)

Wanneer een pomp of blower via een knop wordt ingeschakeld, begint 30 minuten nadat die pomp of blower stopt of een time-out krijgt een opruimcyclus. Pomp en ozongenerator draaien dan 30 minuten of langer, afhankelijk van het systeem; op sommige systemen is dit instelbaar (zie Voorkeuren).

Temperatuur instellen en temperatuurbereiken

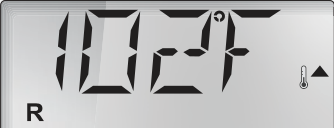

Display met ingestelde temperatuur 102F

Heeft uw paneel Omhoog- en Omlaag-knoppen, dan laat een druk de temperatuur knipperen; nogmaals drukken past de temperatuur aan in de richting van de knop. Stopt de display met knipperen, dan verwarmt de spa zo nodig naar de nieuwe temperatuur. Heeft het paneel één temperatuurknop, dan laat een druk de temperatuur knipperen en verandert de volgende druk de temperatuur in één richting (bijv. omhoog); na het stoppen van het knipperen wisselt de richting (bijv. omlaag).

Ingedrukt houden. Houdt u de temperatuurknop ingedrukt terwijl de temperatuur knippert, dan blijft de temperatuur doorlopen tot u loslaat. Is er maar één temperatuurknop en wordt de grens van het bereik bereikt, dan keert de richting om.

Dubbele temperatuurbereiken. Het systeem kent twee bereiken met elk een eigen ingestelde temperatuur: het hoge bereik (display: thermometer met pijl omhoog) en het lage bereik (thermometer met pijl omlaag). Een gebruikelijke toepassing is “klaar voor gebruik” tegenover “vakantie”. Kiest u een bereik, dan verwarmt de spa naar de bijbehorende ingestelde temperatuur. Bijvoorbeeld: hoog bereik 80°F tot 104°F, laag bereik 50°F tot 99°F; precieze grenzen bepaalt de fabrikant. Vorstbeveiliging is in beide bereiken actief.

Bereik wijzigen: druk herhaaldelijk op een temperatuurknop om de temperatuur te wijzigen, of houd de knop ingedrukt; wissel met de bereikpijlen op de display. Enkele seconden wachten keert terug naar de oorspronkelijke instelling.

Modus – Ready en Rest

Om te verwarmen moet een pomp water door de verwarming circuleren; die pomp heet de “hoofdpomp” en is ofwel een tweetraps-pomp 1, dan wel een circulatiepomp.

Ready-modus laat de spa peilen (polling) en warmtebehoefte vaststellen: pomp 1 laag circuleert periodiek om de temperatuur constant te houden, zo nodig te verwarmen en de temperatuurweergave te verversen; het paneel houdt een actuele temperatuurweergave bij. Rest-modus peilt niet en verwarmt alleen tijdens filtercycli; het paneel toont dan niet te allen tijde een actuele temperatuur. Zit de hoofdpomp langer dan 1 uur stil, dan toont het hoofdscherm RUN PUMP FOR TEMP. Tijdens filtercycli of gebruik toont het hoofdscherm normaal. Staan de filtratiepomp een uur of langer stil en drukt u op een functieknop (behalve Light), dan draait de verwarmingspomp even om temperatuur te meten en weer te geven.

Is het systeem op 24-uurs circulatie ingesteld, dan draait de hoofdpomp doorgaans continu en handhaaft de spa in Ready-modus de temperatuur zonder peilen. In Rest-modus verwarmt de spa alleen tijdens de geprogrammeerde filtertijden, ook al wordt het water continu gefilterd.

Ready-in-Rest. Drukt u in Rest-modus op “Jets”, dan verschijnt de Ready-in-Rest-indicatie: de spa veronderstelt gebruik en verwarmt naar de ingestelde temperatuur. De hoofdpomp draait tot die temperatuur is bereikt of tot 1 uur voorbij is; daarna keert het systeem terug naar Rest-modus. Ook via het Modus-menu kunt u dit resetten.

Modus wijzigen: druk herhaaldelijk op Menu/Select tot MODE op de display verschijnt; wissel tussen Ready en Rest. Drukt u op Menu/Select terwijl de wissel zichtbaar is, dan gaat de display naar het hoofdscherm; wacht u enkele seconden, dan keert de oorspronkelijke instelling terug.

Tijd van de dag tonen en instellen (TIME)

Stel de tijd van de dag in: die is belangrijk voor de filtratietijden en andere achtergrondfuncties. Staat er geen tijd in het geheugen, dan knippert SET TIME in het TIME-menu. Een 24-uursweergave stelt u in onder PREF.

Op systemen die de tijd niet bewaren bij stroomuitval geldt: na stroomonderbreking is de tijd weg, maar het systeem werkt verder en alle andere gebruikersinstellingen blijven bewaard. Moeten filtercycli op een vast tijdstip starten, dan brengt het terugzetten van de klok de filtertijden terug. Zo'n systeem start standaard op 12:00 uur (noon): de spa op elk willekeurig dag om 12:00 uur opstarten is dus een andere manier om de filtercycli op schema te krijgen. SET TIME blijft knipperen tot de tijd echt is ingesteld.

Tijd instellen: druk herhaaldelijk op Menu/Select tot TIME verschijnt (is de tijd weg door een stroomcyclus, dan staat er SET TIME); stel met de temperatuurknoppen uur en minuten in; enkele seconden wachten annuleert de wijziging.

Flip (display omdraaien)

Druk herhaaldelijk op Menu/Select tot FLIP verschijnt en wissel de spiegelweergave van de displaytekst. Drukt u op Menu/Select terwijl de wissel zichtbaar is, dan gaat de display naar het hoofdscherm.

Bediening beperken (LOCK)

Paneel vergrendeld vergrendelt alle functieknoppen; temperatuur vergrendeld vergrendelt temperatuur en instellingen. LOCK blijft 3 seconden op de display staan en keert dan terug naar de normale weergave. Is de temperatuur vergrendeld, dan toont het paneel de ingestelde temperatuur wanneer u op een temperatuurknop drukt; probeert u daarna de temperatuur te wijzigen, dan verschijnt LOCK. Ook de instelbare menu-items zijn vergrendeld; de overige functieknoppen werken gewoon.

Temperatuurvergrendeling geeft toegang tot een beperkte selectie menu-items: Set Temperature, FLIP, LOCK, UTIL, INFO en FALT LOG.

Vergrendelen: druk herhaaldelijk op Menu/Select tot LOCK verschijnt; kies met de temperatuurknop PANL (paneel) of de temperatuurinstelling; druk Menu/Select. LOCK blijft 3 seconden staan.

Ontgrendelen: houd de temperatuurknop (of de Omhoog-knop, indien aanwezig) ingedrukt en druk daarna langzaam twee keer op Menu/Select en laat los; na enkele seconden verschijnt UNLK. Deze volgorde werkt vanaf elk scherm dat een beperkt paneel toont. Heeft het paneel zowel Omhoog als Omlaag, dan werkt in de ontgrendelvolgorde alleen de Omhoog-knop. Ontgrendelt de temperatuur niet terwijl de display LOCK toont, herhaal de volgorde dan zodra LOCK verdwenen is.

De bediening kan worden beperkt om ongewenst gebruik of temperatuurwijzigingen te voorkomen. Paneelvergrendeling maakt de regelaar onbruikbaar, maar alle automatische functies blijven actief. Temperatuurvergrendeling laat Jets en andere functies toe, maar de ingestelde temperatuur en andere geprogrammeerde instellingen kunnen niet worden gewijzigd.

Hold (stand-by) – MO37*

Hold-modus schakelt de pompen uit tijdens serviceklusjes zoals het reinigen of vervangen van het filter; de modus duurt 1 uur, tenzij u ze eerder verlaat. Druk herhaaldelijk op Menu/Select tot HOLD verschijnt en activeer de modus; enkele seconden wachten annuleert. (M037 is een meldingscode, zie Foutenlogboek.)

Drain Mode. Sommige spa's hebben een speciale functie die een pomp kan inzetten bij het aftappen van het water; indien aanwezig is deze functie onderdeel van Hold en loopt ze samen met Hold af. Alleen als Drain Mode is ingeschakeld: druk op “Jets” voor Pumping Out/Drain; “Jets” wisselt de pomp aan/uit.

Filtratie programmeren (FLTR 1 / FLTR 2)

Filtercycli stelt u in met een begintijd en een duur. De begintijd wordt gemarkeerd met een “A” (AM) of “P” (PM) rechtsonder op de display; de duur heeft geen A of P. Elke instelling is in stappen van 15 minuten aan te passen; het paneel rekent de eindtijd zelf uit en toont die automatisch.

Filtercyclus 1: druk herhaaldelijk op Menu/Select tot FLTR 1 verschijnt; stel de begintijd in (begintijd knippert; uren, dan minuten in stappen van 15), stel met RUN HRS de duur in uren in; het paneel toont F1 ENDS xx:xx. Wacht u enkele seconden, dan verliest u de nieuwe begintijd en duur en keert de vorige instelling terug.

Filtercyclus 2 (optioneel): staat standaard uit (OFF). Filtercyclus 1 en 2 mogen overlappen; de totale filtratie wordt dan met de overlaptijd ingekort. Activeren: stel in het FLTR 2-menu ON/OFF, de begintijd en RUN HRS in; ook hier rekent het paneel F2 ENDS xx:xx uit. Een paar seconden wachten keert terug naar de vorige Filter 2-instellingen.

Spoelcycli (purge). Om de hygiëne te bewaren spoelen secundaire pompen en/of de blower aan het begin van elke filtercyclus kort hun eigen leidingen door. Staat filtercyclus 1 op 24 uur, dan start het inschakelen van filtercyclus 2 een spoeling op het moment waarop filtercyclus 2 begint.

Light Timer (optioneel)

Staat LITE TIMR niet in het hoofdmenu, dan heeft de fabrikant de lichtklok niet ingeschakeld; indien aanwezig staat de lichtklok standaard uit. Programmeren: druk herhaaldelijk op Menu/Select tot LITE TIMR verschijnt; kies ON/OFF, stel de begintijd in (uren, dan minuten in stappen van 15) en stel met RUN HRS de duur in uren in; het paneel toont LITE ENDS xx:xx. Wacht u enkele seconden, dan verliest u de nieuwe lichtklok-instellingen en keert de vorige instelling terug.

Voorkeuren (PREF)

Druk herhaaldelijk op Menu/Select tot PREF verschijnt. Het voorkeurenmenu bevat:

F / C (temperatuurweergave): wissel tussen Fahrenheit en Celsius.
12 / 24 (tijdweergave): wissel de klok tussen 12-uurs en 24-uurs weergave.
RE-MIN-DERS (herinneringen): schakel de weergave van herinneringsmeldingen (zoals “Clean Filter”) aan of uit. Let op: herinneringen lopen achter de schermen door; aan/uit zet geen enkele tel terug.
CLN-UP (opruimen): staat niet op elk systeem ingeschakeld. Wanneer beschikbaar stelt u hier de tijd in dat pomp 1 na elk gebruik doordraait: 0 tot 4 uur, in stappen van een half uur.
M8: staat mogelijk niet op alle systemen. Op systemen met M8 staat het standaard aan en kunt u het hier uit- of inschakelen. M8 verkort de peilintervallen wanneer de watertemperatuur stabiel is.
DOL-PHIN AD-DRES (Dolphin II en Dolphin III): alleen voor RF Dolphin; kan afhankelijk van de configuratie ontbreken. Op 0 geen adressering (fabrieksinstelling van een Dolphin-afstandsbediening zonder adres); tussen 1 en 7 is het getal het adres. Zie de Dolphin-handleiding.

INFO (systeemgegevens) en Utilities

Het INFO-menu toont instellingen en identificatie van uw systeem:

SSID (Software ID): toont het software-ID-nummer van het systeem.
MODL (systeemmodel): toont het modelnummer van het systeem.
SETP (huidige setup): toont het geselecteerde configuratienummer.
Heater Voltage (niet op CE-systemen): toont de ingestelde bedrijfsspanning van de verwarming.
Heater Wattage (alleen CE-systemen): toont het vermogen in kilowatt zoals in de software staat (1-3 of 3-6).
H _ (verwarmingstype): toont een ID-nummer van het verwarmingstype.
SW _ (DIP-schakelaars): toont een getal dat de standen van DIP-schakelaar S1 op de hoofdkaart weergeeft: DIP 1 = testmodus uit (0) of aan (1); DIP 2+3+4 = het aantal HS-pompen met warmte; verder N/A of bijzondere ampèregels 1 of 2, 120 of 240 VAC (UL-systemen), 3-6 of 1-3 kW (CE-systemen bij opstart), verwarmingstype, en Store Settings (0) of Memory Reset (1).
PANL (paneelversie): toont het softwarenummer van het bedieningspaneel.

Het UTIL-menu bevat daarnaast:

GFCI (GFCI-test): niet op CE-systemen; staat niet altijd aan. Vanuit dit scherm test u de GFCI handmatig en reset u de automatische testfunctie; na een reset tript de GFCI binnen 7 dagen (zie GFCI-testfunctie).
A / B (sensor A/B-temperaturen): op ON wisselt de temperatuurweergave tussen sensor A en sensor B in de verwarming.
FALT LOG (foutenlogboek): de registratie van de laatste 24 storingen, te bekijken door een servicetechnicus.
DEMO (demomodus): staat niet altijd aan; laat meerdere apparaten na elkaar draaien om de functies van de jacuzzi te demonstreren.

GFCI-testfunctie

De GFCI is een belangrijk veiligheidsapparaat en verplicht bij een jacuzzi-installatie. Uw spa kan zijn uitgerust met GFCI-bescherming (alleen UL-systemen). Is die door de fabrikant ingeschakeld, dan moet de GFCI-triptest plaatsvinden om de spa goed te laten functioneren. Binnen 1 tot 7 dagen na de opstart tript de spa de GFCI als test (het aantal dagen staat in de fabriek geprogrammeerd). Na het trippen moet u de GFCI terugzetten. Na een geslaagde triptest wijst elke volgende GFCI-uitval op een aardlekfout of een andere onveilige situatie: zet dan de stroom uit tot een servicemonteur het probleem verholpen heeft.

De triptest versnellen. De installateur kan de test eerder laten plaatsvinden via het GFCI-menu hierboven. De GFCI moet binnen enkele seconden trippen en de spa moet uitschakelen. Gebeurt dat niet, zet dan de stroom uit en controleer handmatig of er een GFCI-automaat is geïnstalleerd en of circuit en spa correct bedraad zijn; test de GFCI ook met de eigen testknop. Zet de stroom weer aan en herhaal de triptest. Na een geslaagde test zet u de GFCI terug en werkt de spa normaal; navigeer naar dit menu om het te controleren — na een temperatuurknop verschijnt PASS. De eindgebruiker moet leren deze eenmalige test te verwachten en de GFCI correct terug te zetten.

Waarschuwing: bestaat er vorstgevaar, zet de GFCI dan onmiddellijk terug, anders kan de spa schade oplopen. De eindgebruiker moet de GFCI altijd regelmatig leren testen en terugzetten.

Foutenlogboek

Een beetje geschiedenis vertelt veel: het foutenlogboek bewaart tot 24 gebeurtenissen in het geheugen, te bekijken via het FALT LOG-menu. Elke gebeurtenis legt vast: de meldingscode, het aantal dagen sinds de storing, het tijdstip, de ingestelde temperatuur tijdens de storing en de temperaturen van sensor A en B. Maximaal 24 meldingen; er kunnen er ook minder getoond worden. Het logboek is ook bereikbaar vanuit het Testmenu (in testmodus). Zie de meldingspagina's hieronder voor de codes en hun betekenis.

Algemene meldingen

Melding	Betekenis	Toelichting
	Ontluchtmodus – MO19. Bij elke opstart gaat de spa in de ontluchtmodus. Doel: elke pomp laten draaien en handmatig controleren dat ze ontlucht zijn (lucht eruit) en er water stroomt. Dat vraagt normaal om elke pomp apart te bekijken, wat in normaal bedrijf niet kan. De modus duurt 4 minuten; eerder wegkomen kan met elke temperatuurknop. Tijdens de ontluchtmodus draait de verwarming niet.	Heeft uw spa een circulatiepomp, dan schakelt die in met “Light” in de ontluchtmodus en draait ze na afloop zelfstandig door.
	Watertemperatuur onbekend. Na circa 1 minuut pompen wordt de temperatuur weergegeven.	Geen actie nodig.

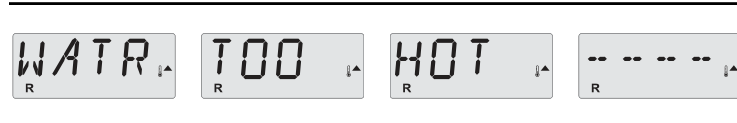

	Water is te heet (OHS) – MO29. Een watertempsensor heeft 110°F (43,3°C) gemeten en de spafuncties zijn uitgeschakeld. Het systeem herstelt automatisch zodra het water onder 108°F (42,2°C) komt. Controleer op langdurig pompen of een hoge omgevingstemperatuur.	* Deze melding is vanaf het paneel te resetten met een willekeurige knopdruk.

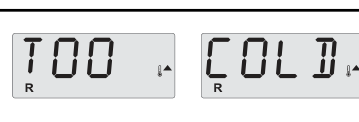

	Te koud – vorstbeveiliging. Een mogelijke vorstconditie is gedetecteerd, of de hulp-vrostschakelaar is gesloten; alle pompen en de blower zijn geactiveerd, één voor één of allemaal tegelijk, afhankelijk van de bouw van uw systeem. Pompen en blower blijven minstens 4 minuten aan nadat de vorstconditie is afgelopen of de hulp-schakelaar opent.	Soms schakelen pompen aan en uit en kan de verwarming tijdens de vorstbeveiliging draaien. Dit is een operationele melding, geen fout.
	J29-waarschuwing – MO44. J29 wordt doorgaans als ingang “verwarming uitschakelen” gebruikt en hoort bij opstart niet kortgesloten te zijn. Deze melding verschijnt als J29 bij het opstarten kortgesloten is.	Neem contact op met uw dealer of servicepartij.

Verwarmingsmeldingen

Melding	Betekenis	Vereiste actie

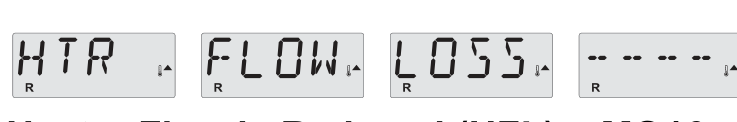

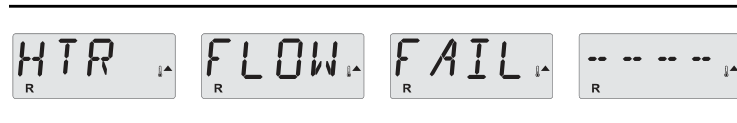

	Verwarmingsdoorstroming te laag (HFL) – MO16. Er is mogelijk te weinig waterstroom door de verwarming om de warmte van het verwarmingselement af te voeren. De verwarmingsstart begint na circa 1 minuut opnieuw.	Zie “Controles bij doorstromingsproblemen” hieronder.
	Verwarmingsdoorstroming te laag (LF)* – MO17. Er is te weinig waterstroom door de verwarming en de verwarming is uitgeschakeld.	Zie de controles hieronder. Na oplossing moet u een willekeurige knop drukken om te resetten en de verwarmingsstart te beginnen.

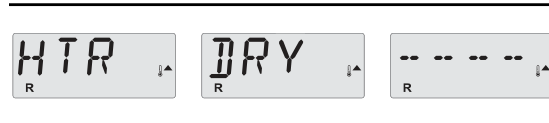

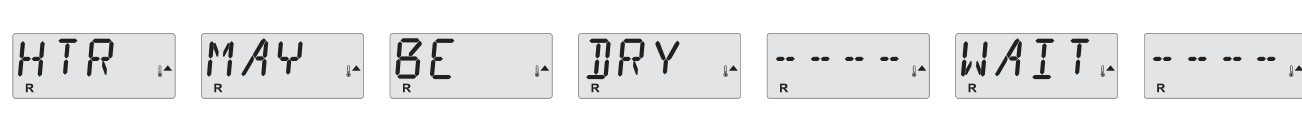

	Verwarming mogelijk droog (dr)* – MO28. Mogelijk droge verwarming, of te weinig water om te starten. De spa staat 15 minuten uit.	Druk op een willekeurige knop om de verwarmingsstart te resetten. Zie de controles hieronder.
	Verwarming is droog* – MO27. Er is te weinig water in de verwarming om te starten. De spa staat uit.	Na oplossing moet u een knop drukken om te resetten en de start opnieuw te beginnen. Zie de controles hieronder.

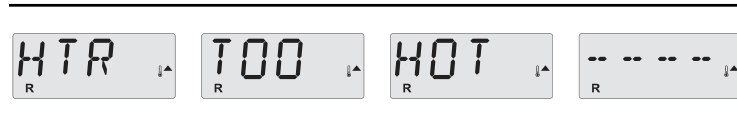

	Verwarming te heet (OHH)* – MO30. Een watertempsensor heeft 118°F (47,8°C) in de verwarming gemeten en de spa is uitgeschakeld.	Reset met een willekeurige knop zodra het water onder 108°F (42,2°C) is. Zie de controles hieronder.

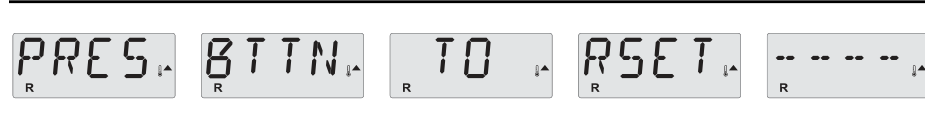

	Een resetmelding kan samen met andere meldingen verschijnen. Sommige fouten vragen om de stroom uit en weer aan te zetten.	* Deze melding is vanaf het paneel te resetten met een willekeurige knopdruk.

Controles bij doorstromingsproblemen: controleer het waterniveau, beperkingen in de aanzuiging, gesloten kranen, ingesloten lucht, te veel gesloten jets en de ontluchting van de pomp. Op sommige systemen schakelen apparaten ook bij een uitgeschakelde spa soms kort in om de temperatuur te blijven volgen of voor vorstbeveiliging.

Sensor- en overige meldingen

Melding	Betekenis	Vereiste actie

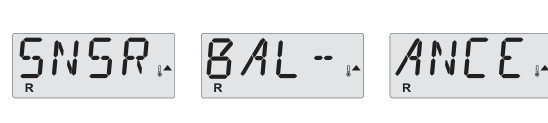

	Sensorbalans slecht – MO15. De temperatuursensoren lopen MOGELIJK 2 of 3°F uit de pas.	Bel voor service.

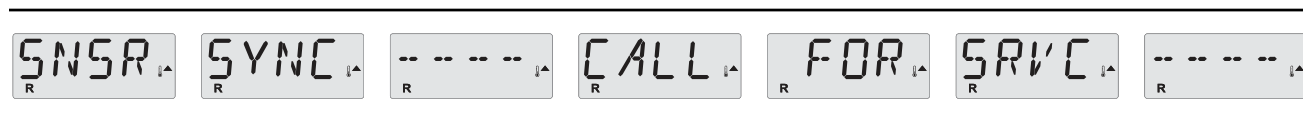

	Sensorbalans slecht* – MO26. De temperatuursensoren ZIJN uit de pas; deze fout staat al ten minste 1 uur vast.	Bel voor service.

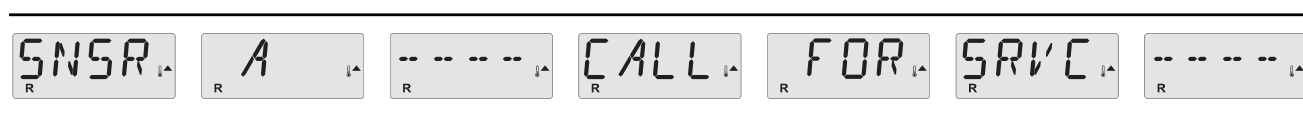

	Sensorstoring – sensor A: MO31, sensor B: MO32. Een temperatuursensor of sensorcircuit is defect.	Bel voor service.

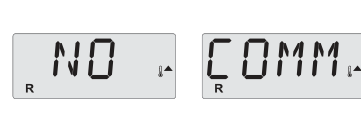

	Geen communicatie. Het bedieningspaneel ontvangt geen communicatie van het systeem.	Bel voor service.

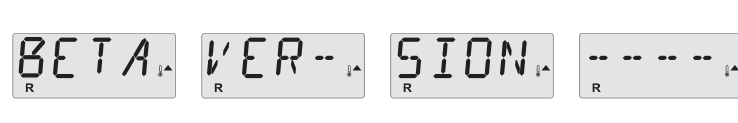

	Pre-productiesoftware. Het regelsysteem draait op testsoftware.	Bel voor service.
	°F of °C is vervangen door °T. Het regelsysteem staat in testmodus.	Bel voor service.

* Deze meldingen zijn vanaf het paneel te resetten met een willekeurige knopdruk.

Systeemmeldingen

Melding	Betekenis	Vereiste actie
	Geheugenstoring – checksumfout* – MO22. Bij de opstart is de programmachecksumtest mislukt. Dit wijst op een probleem met de firmware (bedrijfsprogramma).	Servicebezoek nodig.

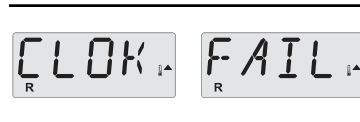

	Geheugenstoring – klokfout* – MO20 (niet van toepassing op de BP1500).	Neem contact op met uw dealer of servicepartij.
	GFCI-fout – het systeem kon de GFCI niet testen/trippen – MO36. Alleen Noord-Amerika; kan op een onveilige installatie wijzen.	Neem contact op met uw dealer of servicepartij.

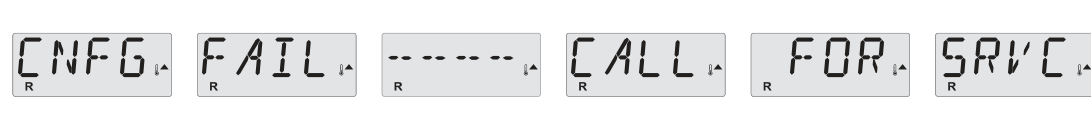

	Configuratiefout – de spa start niet op.	Neem contact op met uw dealer of servicepartij.
	Geheugenwaarschuwing – permanent geheugen gereset* – MO21. Verschijnt na elke wijziging van de systeemsetup.	Neem contact op met uw dealer als deze melding vaker bij opstart verschijnt of terwijl het systeem al enige tijd normaal draait.

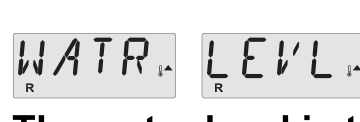

	Het waterniveau is te laag. Sommige systemen hebben waterniveaudetectie; deze melding verschijnt als het niveau te laag is.	Vul bij met water.

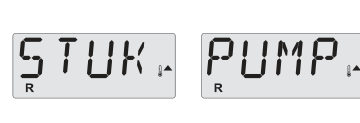

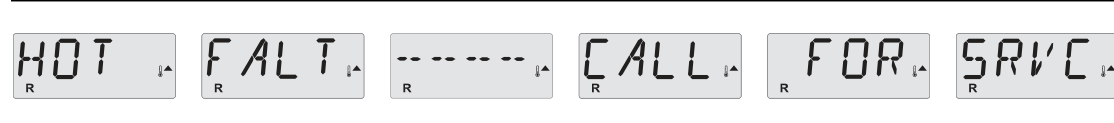

	Een pomp lijkt vast te zitten in de AAN-stand – MO34. Het water kan oververhit raken.	ZET DE SPA UIT. GA NIET HET WATER IN. Neem contact op met uw dealer of servicepartij.
	Een pomp leek bij de vorige stroomonderbreking vast te zitten in de AAN-stand – MO35.	ZET DE SPA UIT. GA NIET HET WATER IN. Neem contact op met uw dealer of servicepartij.

* Deze meldingen zijn vanaf het paneel te resetten met een willekeurige knopdruk.

Herinneringsmeldingen

Herinneringen verschijnen regelmatig en wisselen af met de temperatuur of de normale weergave. Algemeen onderhoud helpt; de weergave kunt u uitzetten via het PREF-menu. De fabrikant kiest welke herinneringen actief zijn: ze kunnen volledig uit staan of beperkt zijn per model, en de frequentie (bijv. 7 dagen) kan door de fabrikant worden vastgesteld. Druk op een temperatuurknop om een getoonde herinnering te resetten. Waarschuwing: bestaat er vorstgevaar, zet de GFCI of RCD dan onmiddellijk terug, anders kan de spa schade oplopen; de eindgebruiker moet de GFCI of RCD altijd regelmatig leren testen en terugzetten.

Melding	Interval	Betekenis en actie

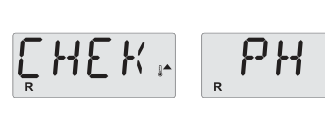

	Bijv. elke 7 dagen	Controleer de pH met een testset en stuur bij met de juiste middelen.

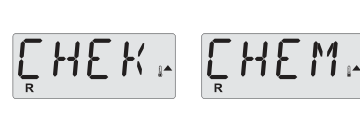

	Bijv. elke 7 dagen	Controleer het desinfectieniveau en de overige waterwaarden met een testset en stuur bij.
	Bijv. elke 30 dagen	Reinig het filtermedium volgens de instructies van de fabrikant (zie HOLD). En: de GFCI of RCD is een belangrijk veiligheidsapparaat en moet regelmatig worden getest; elk GFCI/RCD-apparaat heeft een TEST- en RESET-knop om de werking te controleren.

Melding	Interval	Betekenis en actie

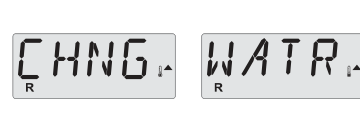

	Bijv. elke 90 dagen	Ververs het spa-water regelmatig voor de juiste chemische balans en hygiëne.

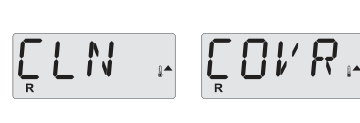

	Bijv. elke 180 dagen	Vinylhoezen moeten gereinigd en behandeld worden voor maximale levensduur.

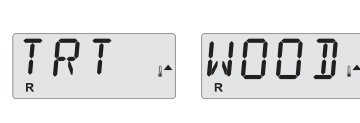

	Bijv. elke 180 dagen	Houten omkleding en meubels reinigen en behandelen volgens de instructies van de fabrikant.
	Bijv. elke 365 dagen	Vervang de filters regelmatig voor een goede werking en hygiëne.

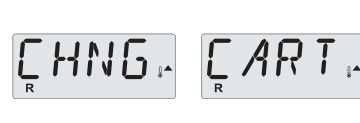

	Naar behoefte	Plaats een nieuwe mineraalpatroon.

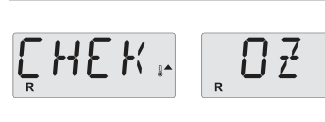

	Bijv. elke 365 dagen	Controleer uw ozon- en/of UV-apparaat volgens de instructies van uw spafabrikant.

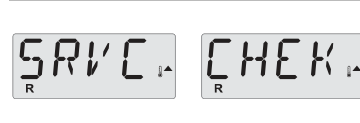

	Bijv. elke 365 dagen	Laat een servicemonteur een controle van uw spa doen volgens de instructies van de fabrikant.

Installatie- en configuratie-richtlijnen

Gebruik uitsluitend minimaal 6 AWG koperen geleiders.
Haal veldkoppelingen aan met 21 tot 23 in-lbs.
Voorzie bij installatie van goed bereikbare scheidingsmogelijkheden.
Vast aangesloten.
Sluit alleen aan op een kring die beschermd wordt door een klasse A GFCI of RCD, gemonteerd op minimaal 1,52 m (5 ft) van de binnenwanden van de spa en in zicht van de techniekruimte.
CSA-omhulsel: Type 2.
Zie het bedradingsschema binnenin het deksel van de regelingkap.
Zie de installatie- en veiligheidsinstructies van de spafabrikant.

Waarschuwingen: personen met infectieziekten mogen geen spa gebruiken. Let op letsel bij in- en uitstappen. Gebruik de spa niet direct na zware inspanning. Langdurig onderdompelen kan schadelijk zijn voor de gezondheid. Houd de waterchemie volgens de instructies van de fabrikant op peil. Plaats apparatuur en regeling minimaal 1,5 meter horizontaal van de spa.

Waarschuwing! GFCI- of RCD-bescherming: de eigenaar moet de GFCI of RCD regelmatig testen en terugzetten. Waarschuwing! Gevaar voor schok! Geen door de gebruiker vervangbare onderdelen. Probeer het regelsysteem niet zelf te repareren; neem contact op met uw dealer of servicepartij. Volg alle instructies voor de stroomaansluiting in de handleiding. De installatie moet worden uitgevoerd door een gediplomeerd elektricien met correct aangesloten aarding.

Waarschuwing! Service en installatie door een bevoegd monteur. Let op (CSA): test de GFCI of RCD vóór elk gebruik; lees de handleiding; zorg voor adequate drainage bij installatie in een put; uitsluitend gebruiken binnen een omhulsel van klasse CSA Enclosure 3; alleen aansluiten op een kring met klasse A GFCI of RCD; gebruik bij onderhoud uitsluitend identieke vervangende onderdelen; plaats een zuifbescherming die past bij de vermelde maximale doorstroming. Waarschuwing: watertemperatuur boven 38°C kan schadelijk zijn; koppel de stroom af vóór onderhoud; houd het toegangsdeksel gesloten.

Samenvatting en veelgestelde vragen

Het TP500/TP500S-paneel is logisch opgebouwd: Menu/Select loopt door het hoofdmenu (TEMP, MODE, TIME, FLIP, LOCK, FLTR, LITE TIMR, HOLD, PREF, UTIL) en de temperatuurknoppen doen het eigenlijke instelwerk. De meeste meldingen vallen in drie families: verwarmings- en doorstromingsproblemen (HFL, LF, dr, OHH) — meestal op te lossen met voldoende water, ontluchte pompen en een knopdruk om te resetten; sensorproblemen (SNSR, NO COMM) die om service vragen; en operationele meldingen (TOO COLD, ontluchtmodus) die geen fout zijn. De twee misvattingen die we het vaakst horen: “de display toont altijd de echte watertemperatuur” (pas na circa 1 minuut pompen) en “LF betekent een kapotte pomp” (vaak gewoon lucht of een gesloten kraan).

FAQ

Hoe stel ik de temperatuur in op de TP500S?

Druk op een temperatuurknop zodat de temperatuur knippert en druk nogmaals om die te wijzigen; heeft u één temperatuurknop, dan wisselt de richting na elke knipperreeks. Stopt het knipperen, dan verwarmt de spa zo nodig naar de nieuwe waarde. Het hoge bereik loopt bijvoorbeeld van 80°F tot 104°F (26,5°C tot 40°C) en het lage bereik van 50°F tot 99°F (10°C tot 37°C), met vorstbeveiliging in beide bereiken.

Wat betekent de melding HTR FLOW FAIL (LF) op de TP500?

LF – MO17 betekent dat er te weinig water door de verwarming stroomt en de verwarming is uitgeschakeld. Controleer het waterniveau, de aanzuiging, gesloten kranen, ingesloten lucht, te veel gesloten jets en de ontluchting van de pomp. Is het probleem opgelost, druk dan op een willekeurige knop om te resetten en de verwarmingsstart opnieuw te beginnen.

Hoe programmeer ik de filtercycli op de TP500S?

Druk met Menu/Select door tot FLTR 1 verschijnt en stel de begintijd in (in stappen van 15 minuten, met A of P als AM/PM-markering) en de duur bij RUN HRS; het paneel toont F1 ENDS xx:xx. Filtercyclus 2 staat standaard uit en schakelt u op dezelfde manier in via het FLTR 2-menu. Aan het begin van elke cyclus spoelen secundaire pompen en de blower kort hun leidingen door.

Wat betekent TOO COLD op de display?

TOO COLD is de vorstbeveiliging: een mogelijke vorstconditie is gedetecteerd of de hulp-vrostschakelaar is gesloten, en alle pompen en de blower gaan aan (minstens 4 minuten na het einde van de conditie). Dit is een operationele melding, geen fout — er is geen actie nodig.

Hoe ontgrendel ik een vergrendeld TP500-paneel?

Houd de temperatuurknop (of de Omhoog-knop, indien aanwezig) ingedrukt en druk langzaam twee keer op Menu/Select en laat los; na enkele seconden verschijnt UNLK. Heeft het paneel zowel Omhoog als Omlaag, dan werkt in deze volgorde alleen de Omhoog-knop. Temperatuurvergrendeling laat nog wel Set Temperature, FLIP, LOCK, UTIL, INFO en FALT LOG zien.

Conclusie

Met deze handleiding bedient u het Balboa TP500- en TP500S-paneel van A tot Z: opstarten en ontluchten, temperatuur en bereiken, Ready- en Rest-modus, filtercycli en lichtklok programmeren, vergrendelen, voorkeuren en utilities instellen, en elke melding van het paneel juist interpreteren. Vergelijkt u verschillende displays voor uw spa, dan zetten we in onze bloggidsen de populaire modellen naast elkaar. Voor het complete aanbod onderdelen en accessoires kijkt u in onze categorie spa-onderdelen.
