Spa display TP 400 en TP 600: complete handleiding voor bediening en instellingen

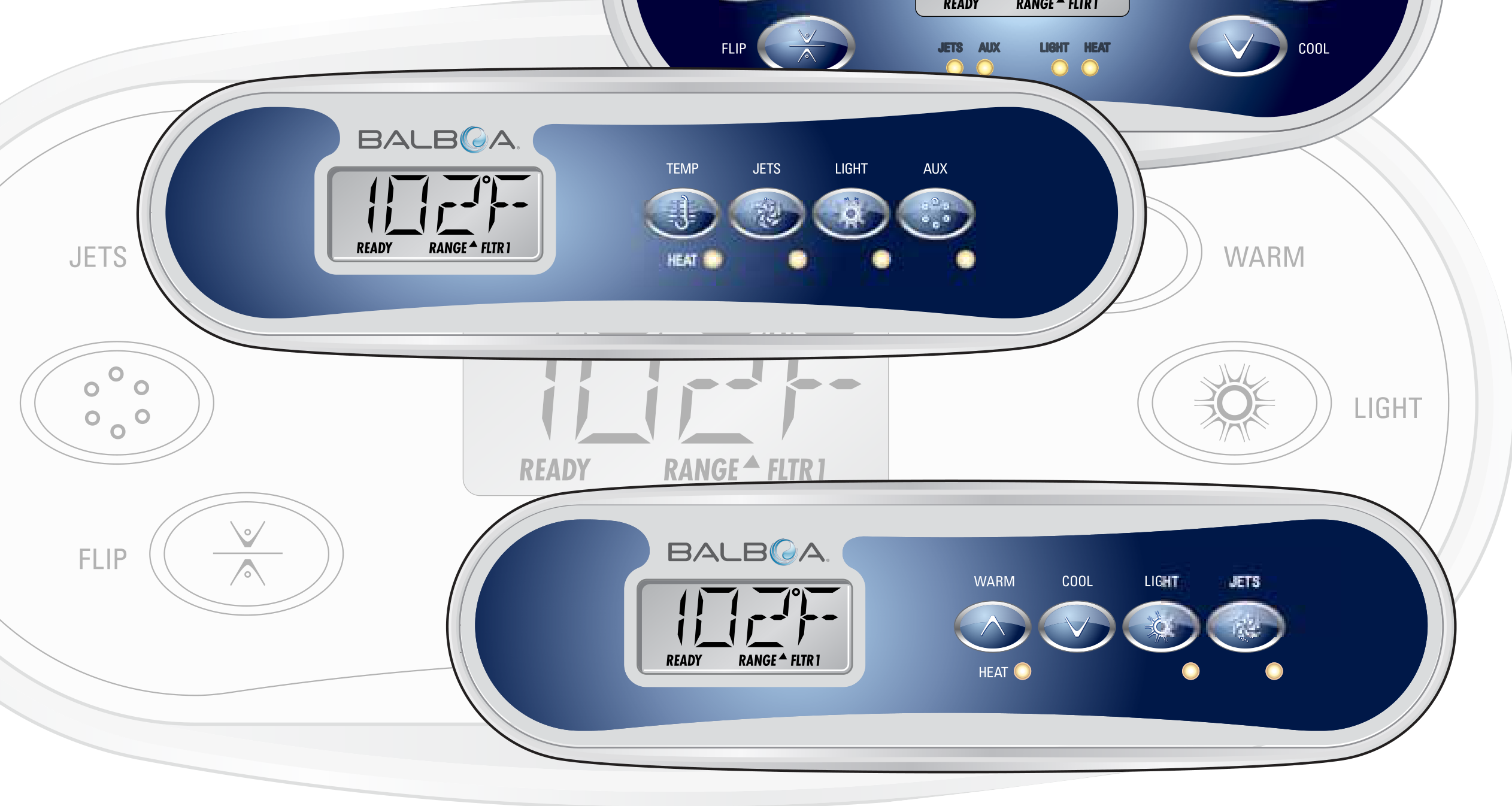

De Balboa TP600- en TP400-bedieningspanelen horen bij de BP-serie regelunits (BP5XX, BP6XX, BP1XXX en BP2XXX). In deze complete Nederlandse handleiding leest u hoe u het paneel bedient en programmeert: van de standaardmenu's en het instellen van temperatuur, filtercycli en tijd tot vergrendelen, hold-modus, voorkeuren, utilities en alle diagnostische meldingen. Deze gids geldt voor softwareversie 7.0 en later van het systeem en voor paneelsoftware 2.3 (TP600-serie) of 2.4 (TP400-serie) of later.

Gebruikersinterface en programmeerreferentie – standaardmenu's

Systeemmodel: BP-serie systemen zijn BP5XX, BP6XX, BP1XXX, BP2XXX. Softwareversie: 7.0 en later. Paneelmodel: TP600-serie (softwareversie 2.3 of later) en TP400-serie (softwareversie 2.4 of later).

Alle materialen zijn auteursrechtelijk beschermd door Balboa Water Group. Vervaardigd onder een of meer van de genoemde patenten (o.a. U.S. Patents 5332944, 5361215, 5550753, 5559720, 5,883,459, 6253227, 6282370, 6590188, 6976052, 6965815, 7030343, 7,417,834 b2; Canadees patent 2342614; Australisch patent 2373248); andere patenten, zowel buitenlandse als binnenlandse, aangevraagd en in behandeling.

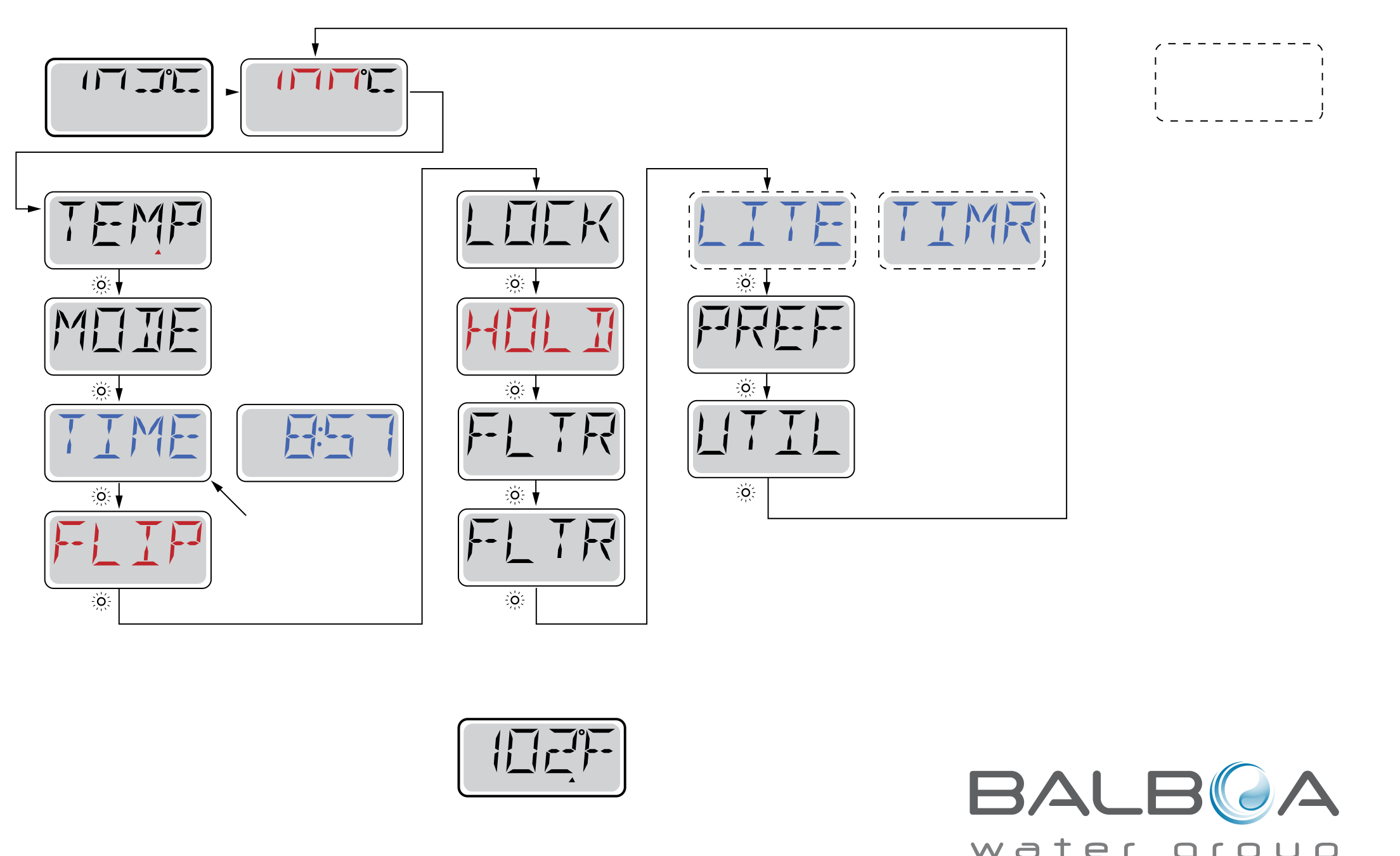

Hoofdmenu's

Power-up schermen

Elke keer dat het systeem opstart, verschijnt er een reeks nummers op het display. Na de opstartreeks van nummers gaat het systeem naar de Priming Mode (zie Priming Mode).

Navigatie

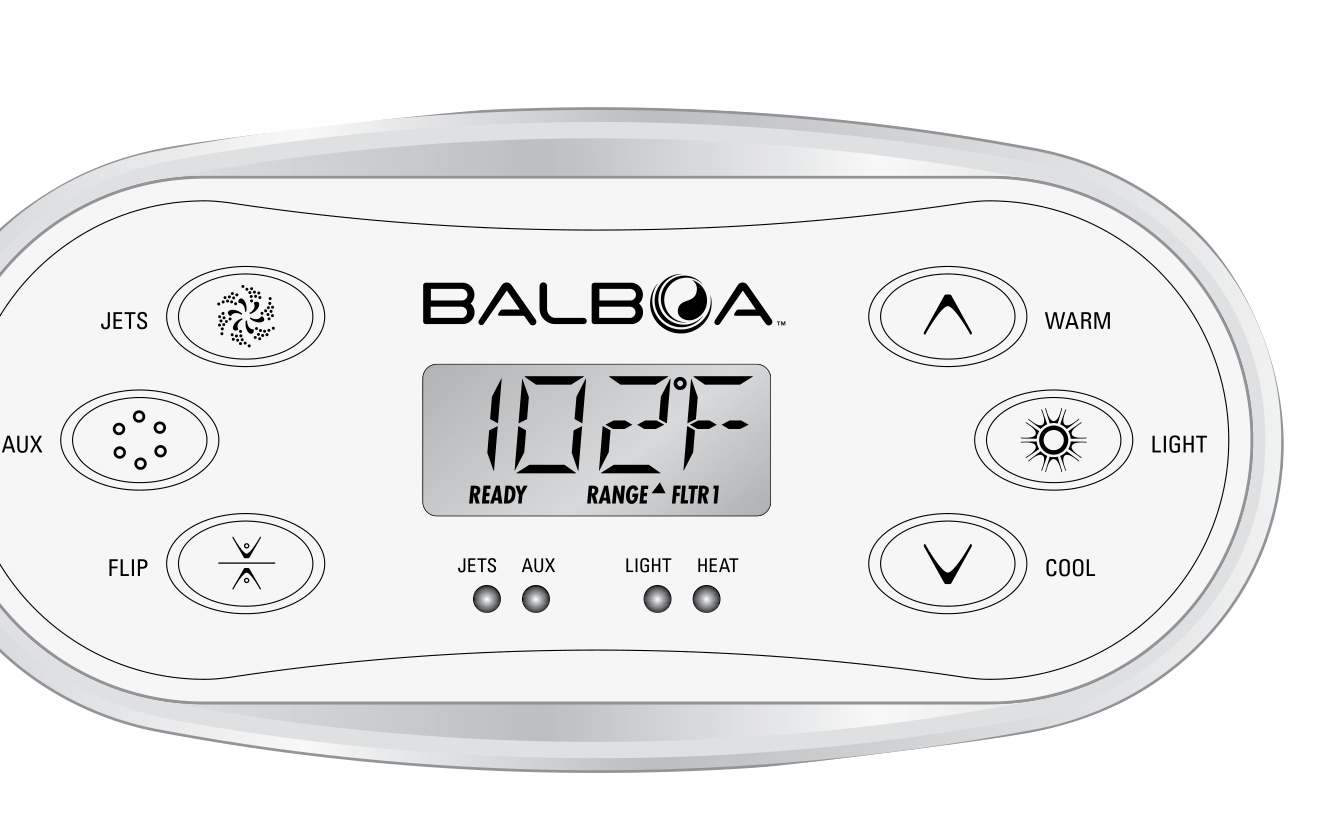

Het navigeren door de volledige menustructuur gebeurt met 2 of 3 knoppen op het bedieningspaneel.

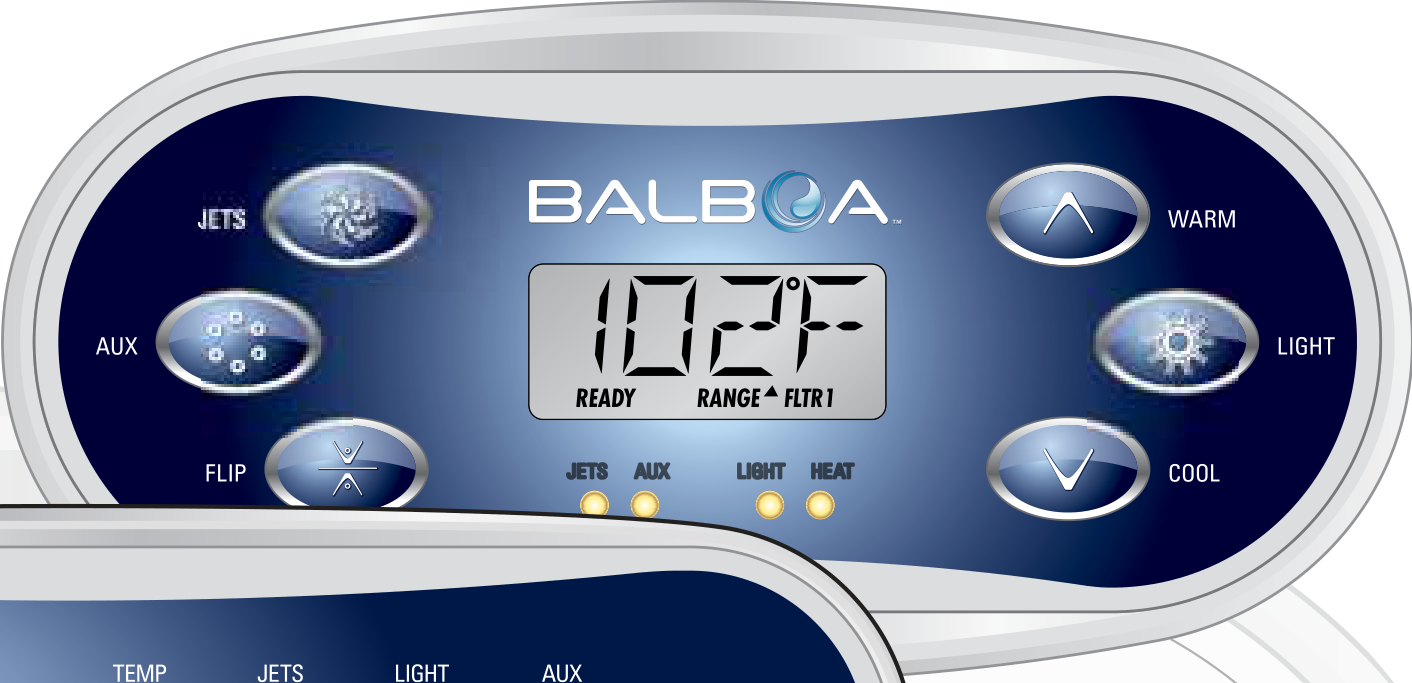

Sommige panelen hebben aparte WARM (omhoog)- en COOL (omlaag)-knoppen, andere hebben één enkele temperatuurknop. In de navigatiediagrammen worden temperatuurknoppen aangegeven met één enkel knoppictogram. Panelen met twee temperatuurknoppen (Warm en Cool) kunnen beide gebruiken om navigatie en programmering te vereenvoudigen waar een enkel temperatuurpictogram staat afgebeeld.

De LIGHT-knop wordt ook gebruikt om de verschillende menu's te kiezen en door elke sectie te navigeren.

Normaal gebruik van de temperatuurknop(pen) maakt het mogelijk de insteltemperatuur te wijzigen terwijl de cijfers knipperen op de LCD. Drukt u op de LIGHT-knop terwijl de cijfers knipperen, dan komt u in de menu's.

U verlaat de menu's met bepaalde knopdrukken. Door eenvoudigweg enkele seconden te wachten keert het paneel terug naar de normale werking.

Legenda bij de menudiagrammen: een knipperend of wisselend segment wordt aangegeven met een markering; een knop (Key) is een temperatuurknop, gebruikt voor "Action", of de Light-knop of een aparte "Choose"-knop, afhankelijk van de paneelconfiguratie. "Wisselende of progressieve melding – elke ½ seconde" betekent dat berichten elkaar afwisselen. De wachttijd die de laatste wijziging aan een menu-item bewaart, en de wachttijd (afhankelijk van het menu-item) waarna terugkeert naar de oorspronkelijke instelling en elke wijziging negeert, wordt aangegeven met *****. Sommige menu-items zijn afhankelijk van de configuratie van de fabrikant en verschijnen al dan niet.

Wacht u enkele seconden in het hoofdmenu, dan keert het display terug naar het hoofdscherm (Main Screen: READY / RANGE / FLTR1). De meeste wijzigingen worden niet opgeslagen tenzij de Light-knop wordt ingedrukt. Zie hiervoor de legenda hierboven.

Vullen en klaarmaken

Vul de spa tot het juiste operationele niveau. Zorg dat u alle kleppen en jets in de leidingen opent vóór het vullen, zodat er tijdens het vullen zoveel mogelijk lucht uit de leidingen en het regelsysteem kan ontsnappen.

Nadat u de spanning op het hoofdschakelbord heeft ingeschakeld, doorloopt het display van het bedieningspaneel specifieke reeksen. Deze reeksen zijn normaal en tonen allerlei informatie over de configuratie van de spasystemenregeling.

Priming Mode – M019*

Deze modus duurt 4-5 minuten, of u verlaat de priming modus handmatig nadat de pompen zijn ontlucht. Ongeacht of de priming modus automatisch eindigt of dat u de modus handmatig verlaat, het systeem keert na afloop automatisch terug naar normaal verwarmen en filteren. Tijdens de priming modus is de verwarming uitgeschakeld, zodat het ontluchtingsproces kan worden afgerond zonder dat de verwarming wordt geactiveerd bij een lage of geen doorstroming. Er schakelt niets automatisch in, maar de pomp(en) kunnen worden geactiveerd door op de "Jet"-knoppen te drukken. Heeft de spa een circuleerpomp, dan kan deze worden geactiveerd door tijdens de Priming Mode op de "Light"-knop te drukken.

De pompen ontluchten

Zodra het hierboven getoonde display op het paneel verschijnt, drukt u één keer op de "Jet"-knop om pomp 1 op lage snelheid te starten en nogmaals om over te schakelen naar hoge snelheid. Druk ook op de Pomp 2- of "Aux"-knop als u een tweede pomp heeft, om deze in te schakelen. De pompen draaien nu op hoge snelheid om het ontluchten te bevorderen. Hebben de pompen na 2 minuten nog niet geleverd en stroomt er geen water uit de jets in de spa, laat de pompen dan niet doorlopen. Schakel de pompen uit en herhaal het proces. Let op: het uit- en weer inschakelen van de stroom start een nieuwe ontluchtingssessie. Soms helpt het om de pomp kort uit en weer in te schakelen. Doe dit niet vaker dan 5 keer. Leveren de pomp(en) niet, schakel dan de stroom van de spa uit en bel voor service.

Belangrijk: laat een pomp niet langer dan 2 minuten zonder levering draaien. In GEEN geval mag een pomp zonder levering blijven draaien voorbij het einde van de 4-5 minuten durende priming modus. Dat kan schade aan de pomp veroorzaken en ervoor zorgen dat het systeem de verwarming activeert en in oververhitting raakt.

Priming Mode verlaten

U kunt de Priming Mode handmatig verlaten door op een "Temp"-knop (Omhoog of Omlaag) te drukken. Merk op dat als u de priming modus niet handmatig verlaat zoals hierboven beschreven, de modus na 4-5 minuten automatisch wordt beëindigd. Zorg dat de pomp(en) op dat moment zijn ontlucht.

Zodra het systeem de Priming Mode heeft verlaten, toont het paneel kort de insteltemperatuur, maar het display toont de temperatuur nog niet, zoals hieronder. Dat komt omdat het systeem ongeveer 1 minuut waterstroming door de verwarming nodig heeft om de watertemperatuur te bepalen en weer te geven.

*M019 is een meldingscode. Zie de sectie Systeemmeldingen.

Spa-gedrag

Pompen

Druk één keer op de "Jets 1"-knop om pomp 1 aan of uit te zetten en, indien aanwezig, te schakelen tussen lage en hoge snelheid. Laat u de pomp draaien, dan schakelt deze na een time-outperiode uit. De lage snelheid van pomp 1 krijgt na 30 minuten een time-out, de hoge snelheid na 15 minuten.

Bij niet-circulatiesystemen draait de lage snelheid van pomp 1 wanneer de blower of een andere pomp aan staat. Staat de spa in Ready Mode, dan kan pomp 1 laag ook minstens 1 minuut elke 30 minuten activeren om de spatemperatuur te meten (polling) en, indien nodig, te verwarmen naar de insteltemperatuur. Wanneer de lage snelheid automatisch inschakelt, kan deze niet via het paneel worden uitgezet, maar de hoge snelheid kan wel worden gestart.

Circuleerpomp-modi

Heeft het systeem een circuleerpomp, dan is deze geconfigureerd om op een van drie manieren te werken:

• 1. De circuleerpomp werkt continu (24 uur), behalve dat deze 30 minuten per keer uitschakelt wanneer de watertemperatuur 3°F (1,5°C) boven de insteltemperatuur komt (meest waarschijnlijk in zeer warme klimaten).
• 2. De circuleerpomp blijft continu aan, ongeacht de watertemperatuur.
• 3. Een programmeerbare circuleerpomp schakelt in wanneer het systeem de temperatuur meet (polling), tijdens filtercycli, bij vriesomstandigheden of wanneer een andere pomp aan staat.

De specifieke circulatiemodus die wordt gebruikt is door de fabrikant bepaald en kan niet in het veld worden gewijzigd.

Filtratie en ozon

Bij niet-circulatiesystemen draaien pomp 1 laag en de ozongenerator tijdens de filtratie. Bij circulatiesystemen draait de ozon samen met de circuleerpomp.

Het systeem is fabrieksmatig geprogrammeerd met één filtercyclus die 's avonds draait (mits de tijd van de dag correct is ingesteld), wanneer de energietarieven vaak lager zijn. De filtertijd en -duur zijn programmeerbaar. Een tweede filtercyclus kan naar behoefte worden ingeschakeld.

Aan het begin van elke filtercyclus draait de blower (indien aanwezig) of Pomp 2 (indien aanwezig) kort om de leidingen door te spoelen en een goede waterkwaliteit te behouden.

Vriesbeveiliging

Detecteren de temperatuursensoren in de verwarming een voldoende lage temperatuur, dan activeren de pomp(en) en de blower automatisch om vriesbeveiliging te bieden. De pomp(en) en blower draaien continu of periodiek, afhankelijk van de omstandigheden.

In koudere klimaten kan een optionele extra vriessensor worden toegevoegd ter bescherming tegen vriesomstandigheden die de standaardsensoren mogelijk niet detecteren. Beveiliging door een extra vriessensor werkt vergelijkbaar, behalve dat de temperatuurdrempels door de schakelaar worden bepaald. Vraag uw dealer om details.

Opruimcyclus (optioneel)

Wanneer een pomp of blower door een knopdruk wordt ingeschakeld, begint 30 minuten nadat de pomp of blower is uitgezet of een time-out kreeg een opruimcyclus. De pomp en de ozongenerator draaien 30 minuten of langer, afhankelijk van het systeem. Op sommige systemen kunt u deze instelling wijzigen (zie de sectie Voorkeuren).

Temperatuur en temperatuurbereik

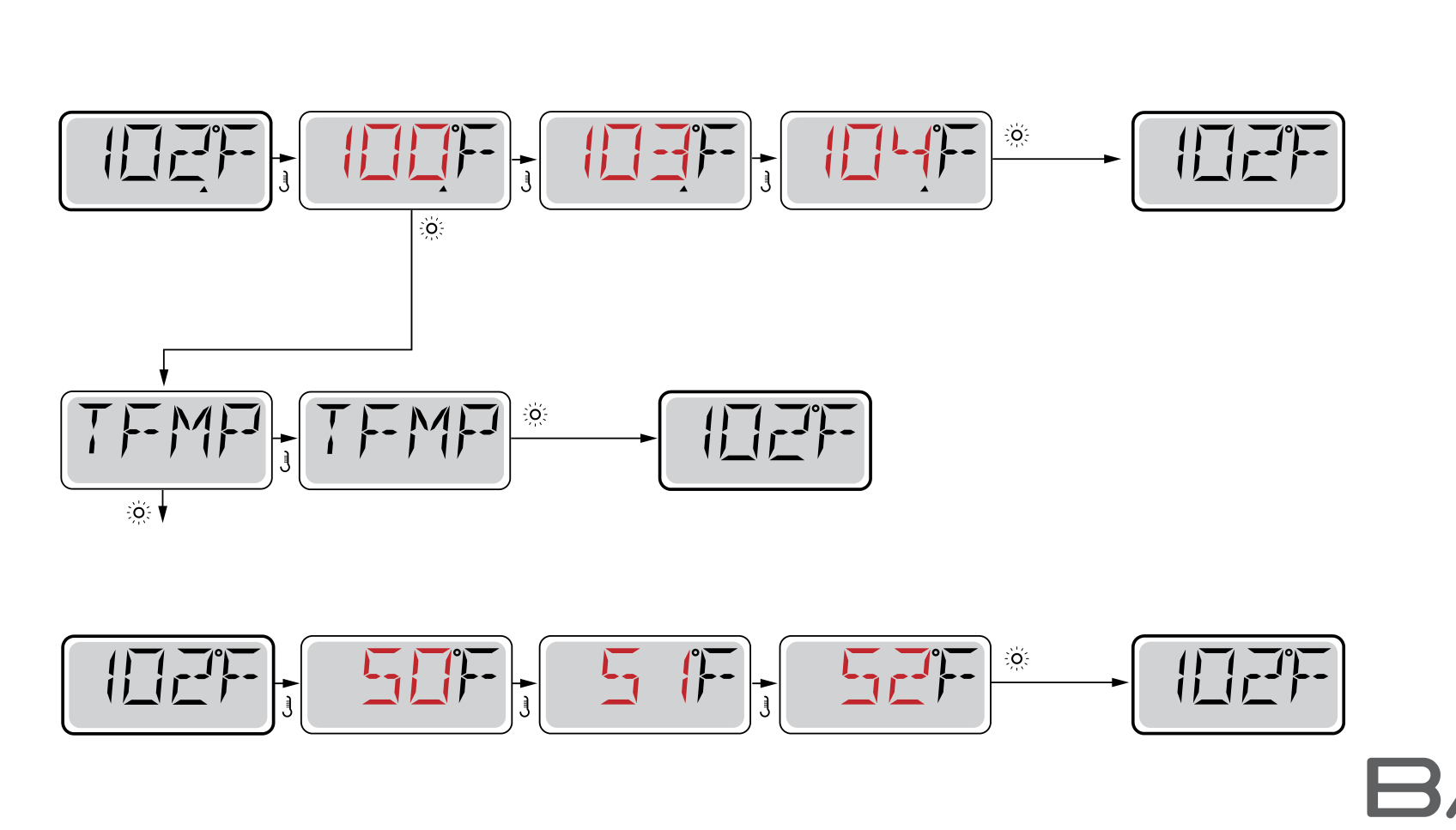

De insteltemperatuur aanpassen

Gebruikt u een paneel met Omhoog- en Omlaag-knoppen (temperatuurknoppen), dan laat het indrukken van Omhoog of Omlaag de temperatuur knipperen. Drukt u nogmaals op een temperatuurknop, dan wordt de insteltemperatuur aangepast in de richting die op de knop staat aangegeven. Stopt de LCD met knipperen, dan verwarmt de spa naar de nieuwe insteltemperatuur wanneer dat nodig is.

Heeft het paneel één enkele temperatuurknop, dan laat het indrukken van de knop de temperatuur knipperen. Drukt u nogmaals, dan verandert de temperatuur in één richting (bijv. OMHOOG). Laat u het display stoppen met knipperen en drukt u weer op de temperatuurknop, dan knippert de temperatuur en verandert de volgende druk de temperatuur in de tegenovergestelde richting (bijv. OMLAAG).

Indrukken en vasthouden

Werd een temperatuurknop ingedrukt en vastgehouden terwijl de temperatuur knippert, dan blijft de temperatuur wijzigen tot de knop wordt losgelaten. Is er maar één temperatuurknop en wordt de grens van het temperatuurbereik bereikt terwijl de knop wordt vastgehouden, dan keert de richting om.

Dubbele temperatuurbereiken

Dit systeem heeft twee temperatuurbereikinstellingen met onafhankelijke insteltemperaturen. Het hoge bereik (High Range) wordt in het display aangegeven met een "omhoog"-pijl, het lage bereik (Low Range) met een "omlaag"-pijl.

Deze bereiken kunnen om allerlei redenen worden gebruikt; een veelvoorkomende toepassing is een "klaar voor gebruik"-instelling versus een "vakantie"-instelling. De bereiken worden gekozen via de menustructuur hieronder. Elk bereik behoudt zijn eigen, door de gebruiker geprogrammeerde insteltemperatuur. Zo verwarmt de spa, wanneer een bereik wordt gekozen, naar de bij dat bereik horende insteltemperatuur.

Bijvoorbeeld: het hoge bereik kan worden ingesteld tussen 80°F en 104°F. Het lage bereik kan worden ingesteld tussen 50°F en 99°F. Nauwkeurigere temperatuurbereiken kunnen door de fabrikant worden vastgesteld. Vriesbeveiliging is actief in beide bereiken. Zie Ready en Rest voor extra informatie over verwarmingsregeling.

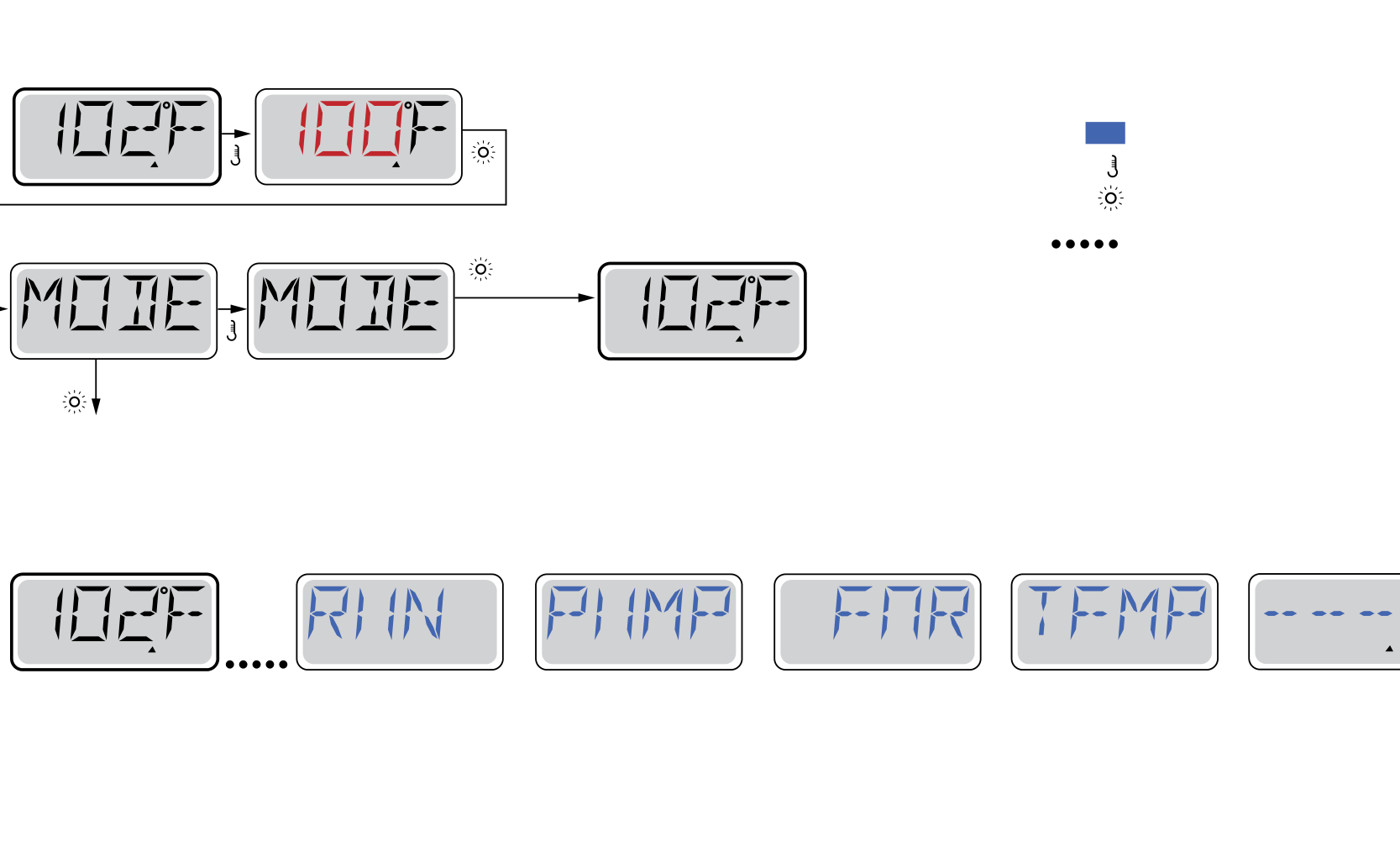

Modus – Ready en Rest

Om de spa te verwarmen, moet een pomp water door de verwarming circuleren. De pomp die deze functie uitvoert, heet de "verwarmingspomp".

De verwarmingspomp kan een tweesnelheidspomp 1 of een circuleerpomp zijn.

Is de verwarmingspomp een tweesnelheidspomp 1, dan zorgt READY Mode er elke half uur voor dat water circuleert met Pomp 1 Laag, om een constante watertemperatuur te houden, indien nodig te verwarmen en het temperatuurdisplay te verversen. Dit heet "polling".

REST Mode staat verwarmen alleen toe tijdens geprogrammeerde filtercycli. Omdat er niet wordt gepolld, kan het temperatuurdisplay pas na een minuut of twee draaien van de verwarmingspomp een actuele temperatuur tonen.

Circulatiemodus

(Zie onder Pompen voor andere circulatiemodi.) Is de spa geconfigureerd voor 24-uurscirculatie, dan draait de verwarmingspomp over het algemeen continu. Omdat de verwarmingspomp altijd draait, houdt de spa de insteltemperatuur aan en verwarmt indien nodig in Ready Mode, zonder polling.

In Rest Mode verwarmt de spa alleen tijdens geprogrammeerde filtertijden naar de insteltemperatuur, ook al wordt het water in Circulatiemodus constant gefilterd.

READY Mode zorgt ervoor dat de spa pollt en een warmtebehoefte bepaalt. Het paneel houdt een "actuele" temperatuurweergave aan. REST Mode polld niet en verwarmt alleen tijdens filtercycli. Het paneel toont niet te allen tijde een actuele temperatuur.

Het hoofdscherm toont RUN PUMP FOR TEMP als de filtratiepomp langer dan 1 uur niet heeft gedraaid. Tijdens filtercycli of wanneer de spa in gebruik is, toont het hoofdscherm normaal.

Staat de filtratiepomp een uur of langer uit en drukt u op een functieknop, BEHALVE Light, dan draait de pomp die samen met de verwarming werkt, zodat de temperatuur kan worden gemeten en weergegeven.

Ready-in-Rest Mode

READY/REST verschijnt in het display wanneer de spa in Rest Mode staat en op Jet 1 wordt gedrukt. Er wordt vanuit gegaan dat de spa wordt gebruikt en zal opwarmen naar de insteltemperatuur. Pomp 1 Hoog kan aan en uit worden gezet, maar Pomp 1 Laag draait tot de insteltemperatuur is bereikt of er een uur is verstreken. Na een uur keert het systeem terug naar Rest Mode. Deze modus kan ook worden gereset door het Mode-menu te openen en de modus te wijzigen.

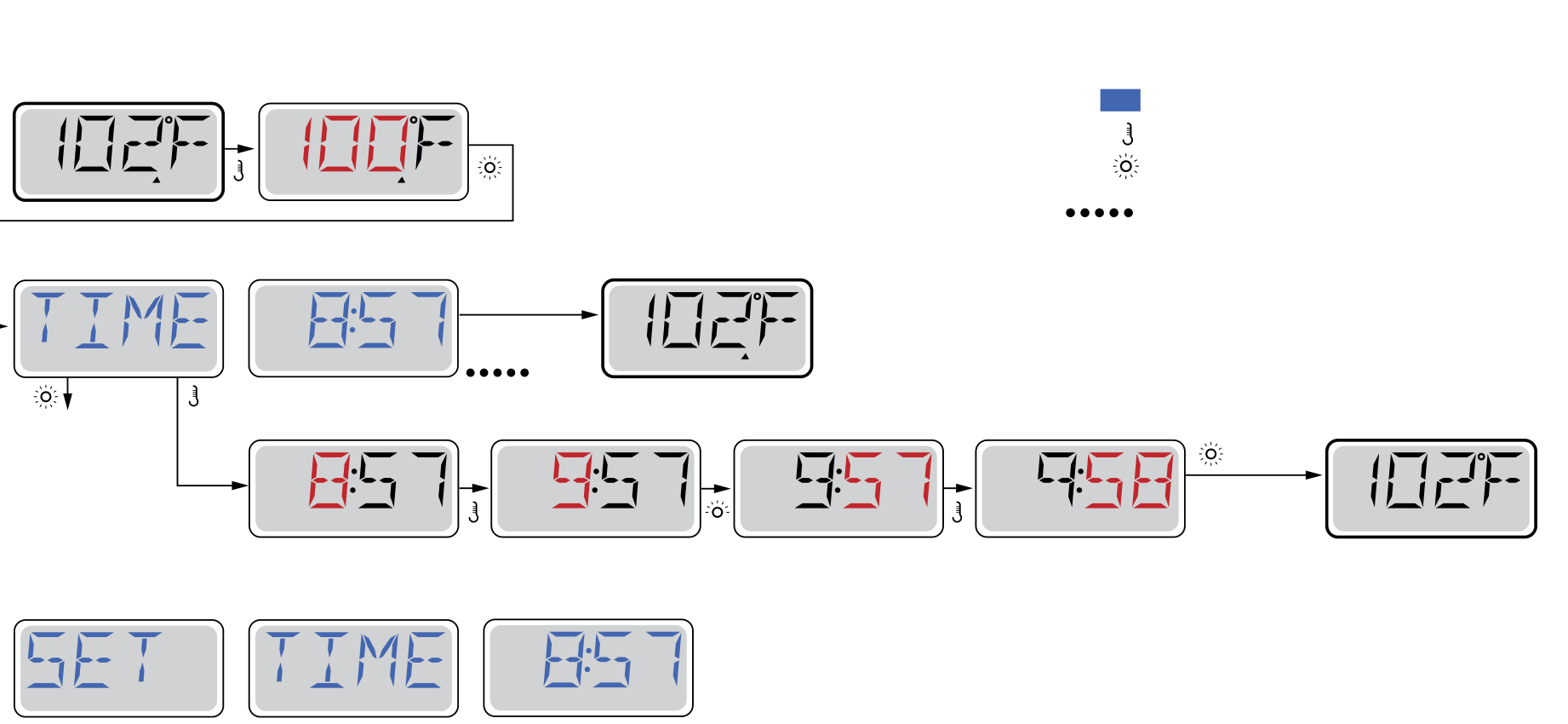

Tijd van de dag tonen en instellen

Stel zeker de tijd van de dag in

Het instellen van de tijd van de dag kan belangrijk zijn voor het bepalen van filtertijden en andere achtergrondfuncties. Staat in het TIME-menu geen tijd van de dag in het geheugen, dan knippert SET TIME op het display.

Een 24-uurs tijdsweergave kan onder het PREF-menu worden ingesteld.

Is de tijd van de dag niet daadwerkelijk geprogrammeerd door een stroomonderbreking, dan verschijnt in het menu SET TIME in plaats van alleen TIME.

Let op: wordt de stroomtoevoer naar het systeem onderbroken, dan wordt de tijd van de dag niet bewaard. Het systeem werkt nog steeds en alle andere gebruikersinstellingen worden bewaard. Moeten filtercycli op een bepaald tijdstip van de dag draaien, dan brengt het resetten van de klok de filtertijden terug naar de werkelijk geprogrammeerde periodes.

Bij het opstarten gaat het systeem uit van 12:00 uur 's middags, dus een andere manier om de filtertijden terug naar normaal te krijgen is de spa op enige dag om 12:00 uur te starten. SET TIME knippert nog steeds in het TIME-menu tot de tijd daadwerkelijk is ingesteld, maar omdat de spa om 12:00 uur start, draaien de filtercycli als geprogrammeerd.

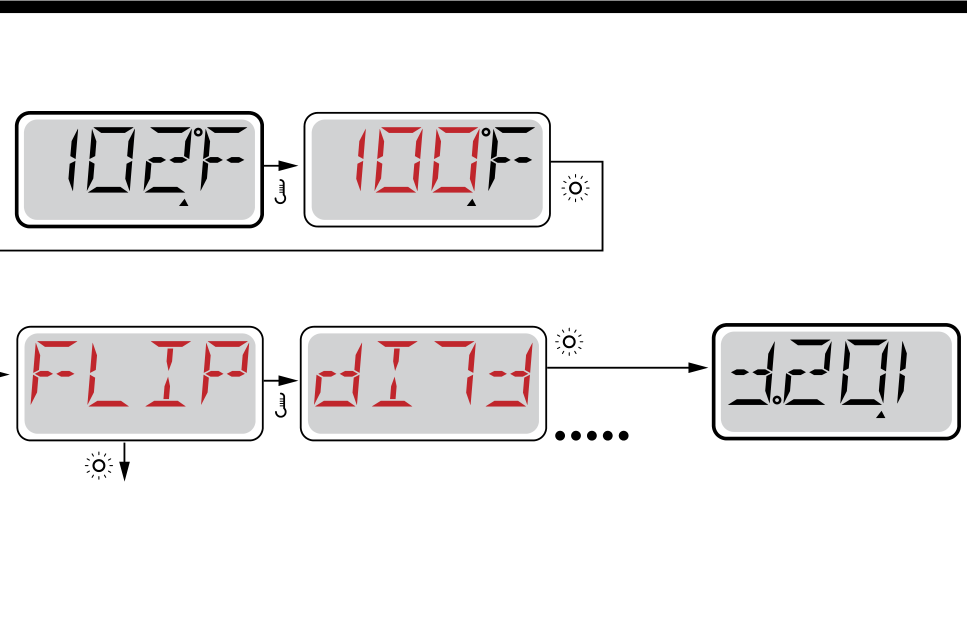

Flip (display omkeren)

Let op: sommige panelen hebben een aparte FLIP-knop waarmee de gebruiker het display met één knopdruk omdraait.

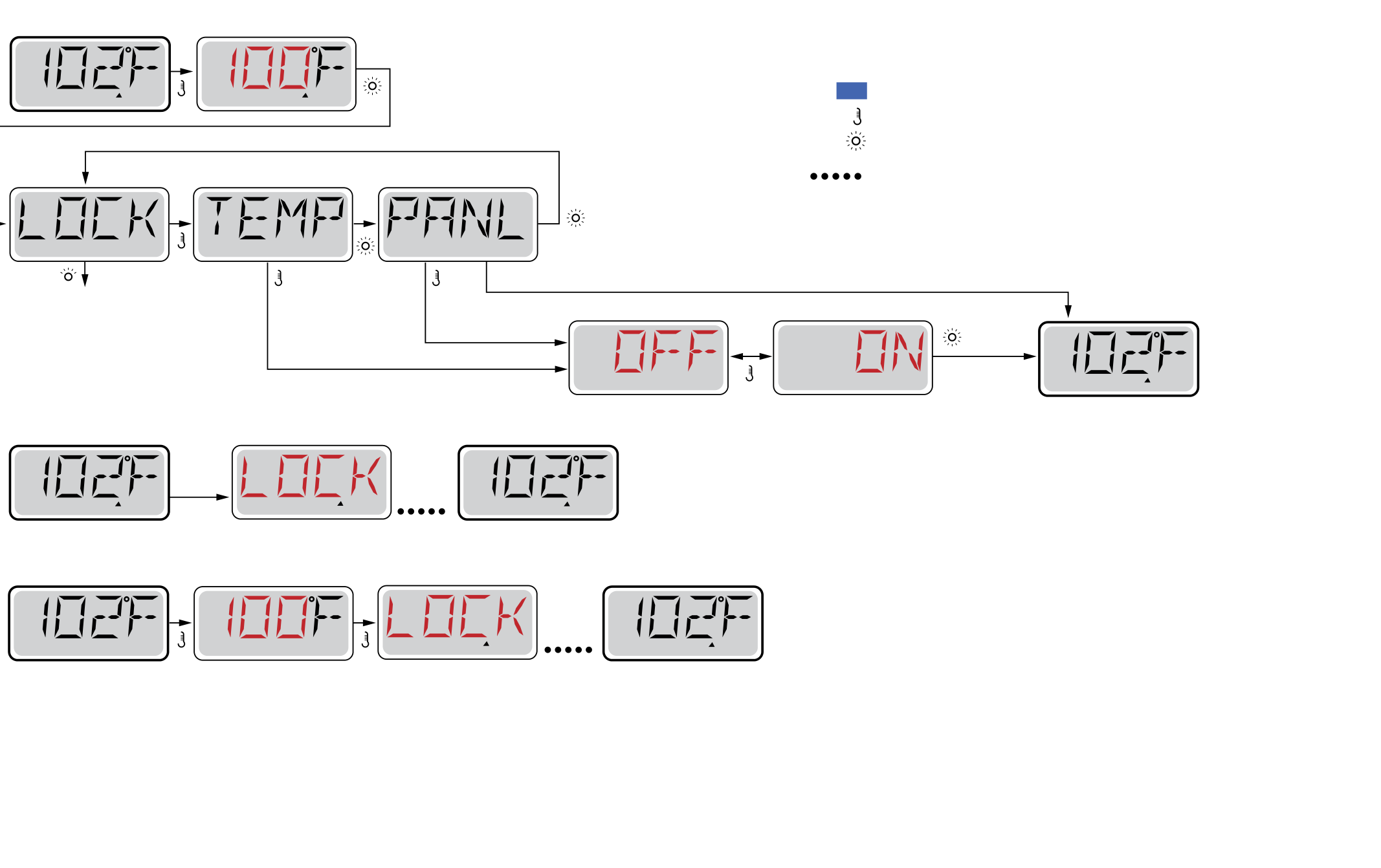

Bediening beperken (LOCK)

De regeling kan worden beperkt om ongewenst gebruik of temperatuuraanpassingen te voorkomen.

Het vergrendelen van het paneel voorkomt dat de controller wordt gebruikt, maar alle automatische functies blijven actief. Het vergrendelen van de temperatuur staat toe dat Jets en andere functies worden gebruikt, maar de insteltemperatuur en andere geprogrammeerde instellingen kunnen niet worden aangepast.

Temperatuurlock geeft toegang tot een beperkte selectie menu-items: insteltemperatuur, FLIP, LOCK, UTIL, INFO en FALT LOG.

Paneel vergrendeld: vergrendelt alle functieknoppen en vergrendelt temperatuur en instellingen. Temperatuur vergrendeld: toont het LOCK-scherm gedurende 3 seconden en keert daarna terug naar het normale display.

Is de temperatuur vergrendeld, dan toont het paneel de insteltemperatuur bij het indrukken van een temperatuurknop, zoals gebruikelijk. Verschijnt LOCK nadat geprobeerd is de temperatuur te resetten met een daaropvolgende knopdruk, dan is de temperatuur geblokkeerd. Aanpasbare instellingen in de menu's zijn ook vergrendeld. Andere functieknoppen werken normaal.

Ontgrendelen

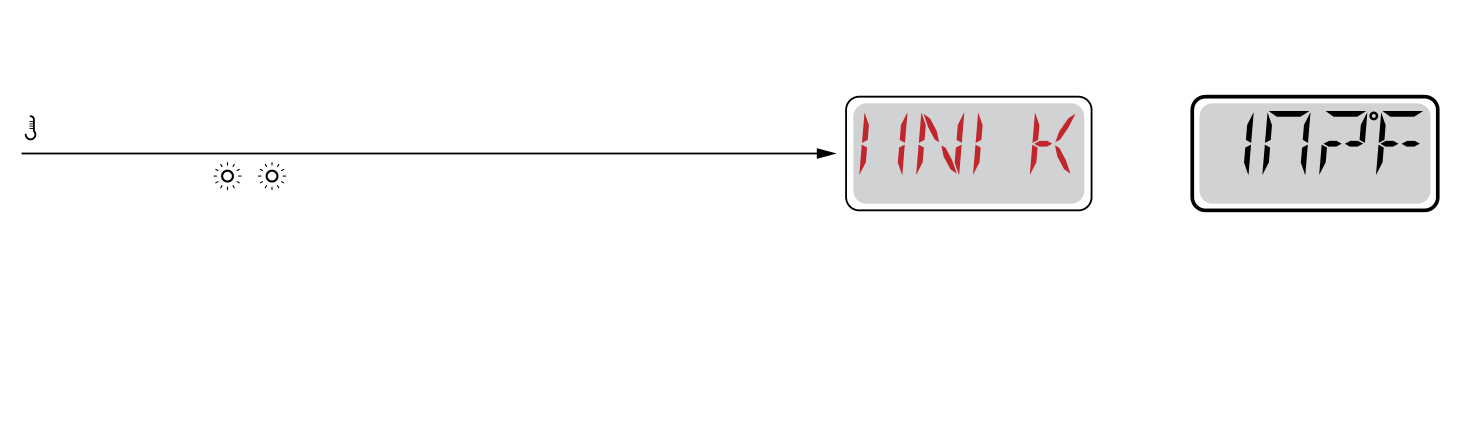

Terwijl u de temperatuurknop (of de UP-knop, indien aanwezig) ingedrukt houdt, drukt u langzaam twee keer op de Light-knop en laat deze los. Deze ontgrendelvolgorde kan worden gebruikt vanaf elk scherm dat op een beperkt paneel kan worden weergegeven.

LET OP: heeft het paneel zowel een UP- als een Down-knop, dan is de ENIGE knop die in de ontgrendelvolgorde werkt de UP-knop.

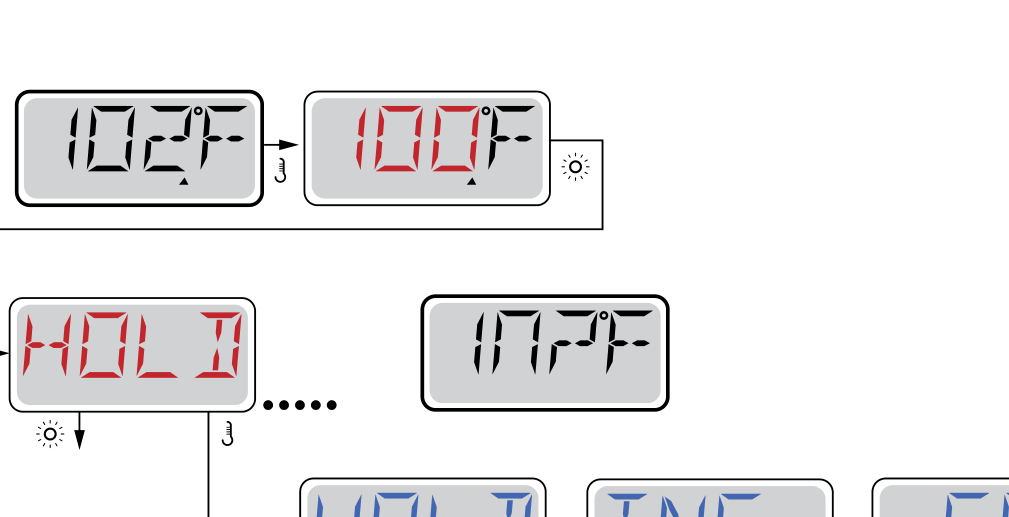

Hold (standby)

Hold Mode – M037*

Hold Mode wordt gebruikt om de pompen uit te schakelen tijdens servicewerkzaamheden zoals het reinigen of vervangen van het filter. Hold Mode duurt 1 uur tenzij de modus handmatig wordt verlaten.

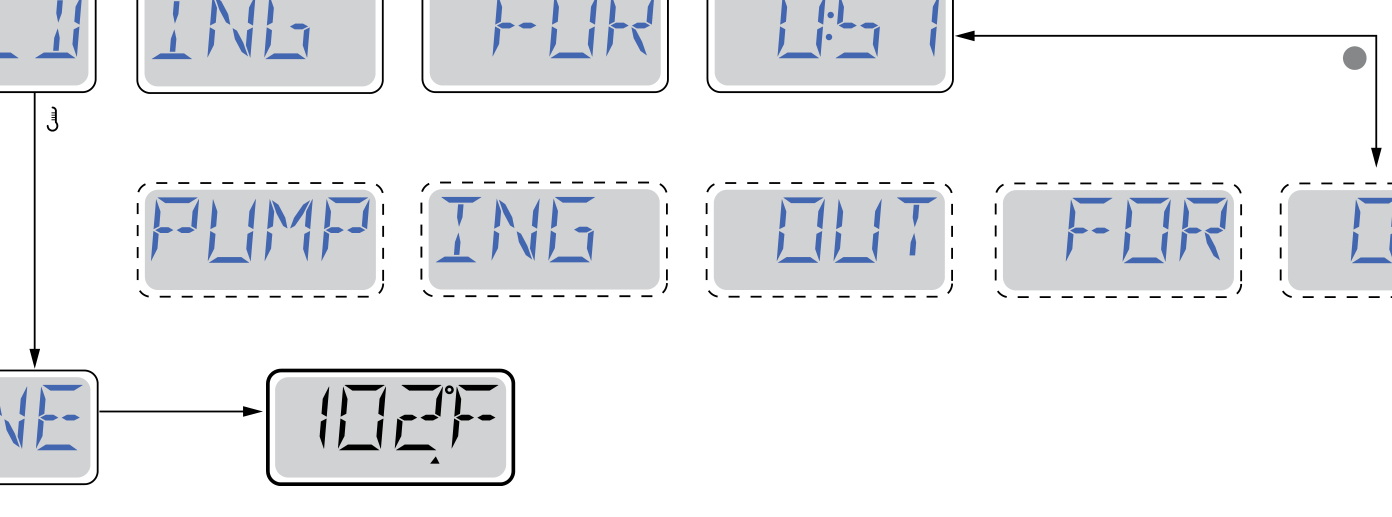

Drain Mode

Sommige spa's hebben een speciale functie waarmee een pomp kan worden ingezet bij het afwateren (leegpompen). Wanneer beschikbaar, is deze functie een onderdeel van Hold Mode.

Sommige spa's staan PUMPING OUT (Drain Mode) toe met de Jet 1-knop. Jet 1 schakelt de pomp aan en uit. Druk op de JET-knop voor pomp-uit/afwatering, alleen als Drain Mode is ingeschakeld.

M037 is een meldingscode. Zie de sectie Systeemmeldingen.

Filtratie aanpassen

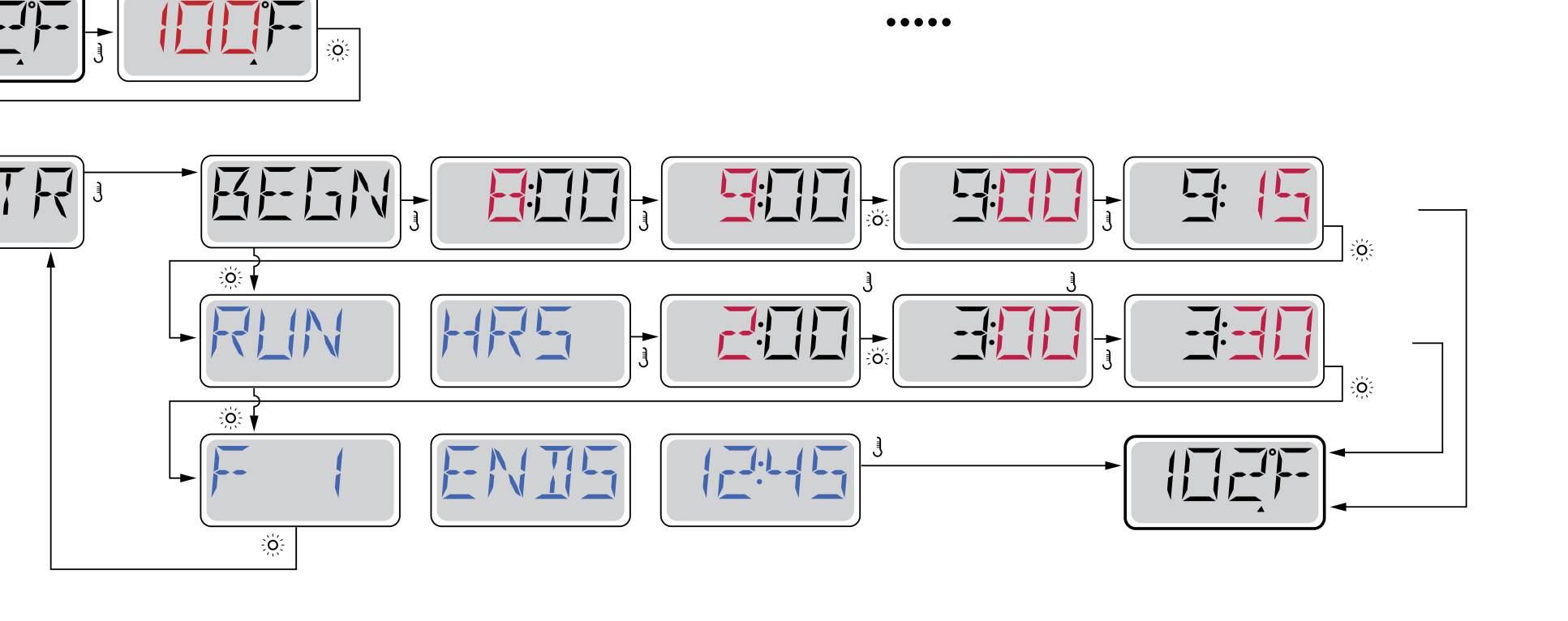

Hoofdfiltratie

Filtercycli worden ingesteld met een starttijd en een duur. De starttijd wordt aangegeven met een "A" of "P" rechtsonder in het display. De duur heeft geen "A"- of "P"-aanduiding. Elke instelling kan in stappen van 15 minuten worden aangepast. Het paneel berekent de eindtijd en toont die automatisch.

Het FLTR1-menu toont de starttijd (knippert), stelt het beginuur in en selecteert minuten; een knop stelt het uurdeel in, een andere de 15-minutenstappen. Daarmee stelt u de looptijd van Filter 1 in uren in. Wacht u enkele seconden, dan gaan een nieuwe starttijd en looptijd van Filter 1 verloren en keert het paneel terug naar de vorige Filter 1-instellingen.

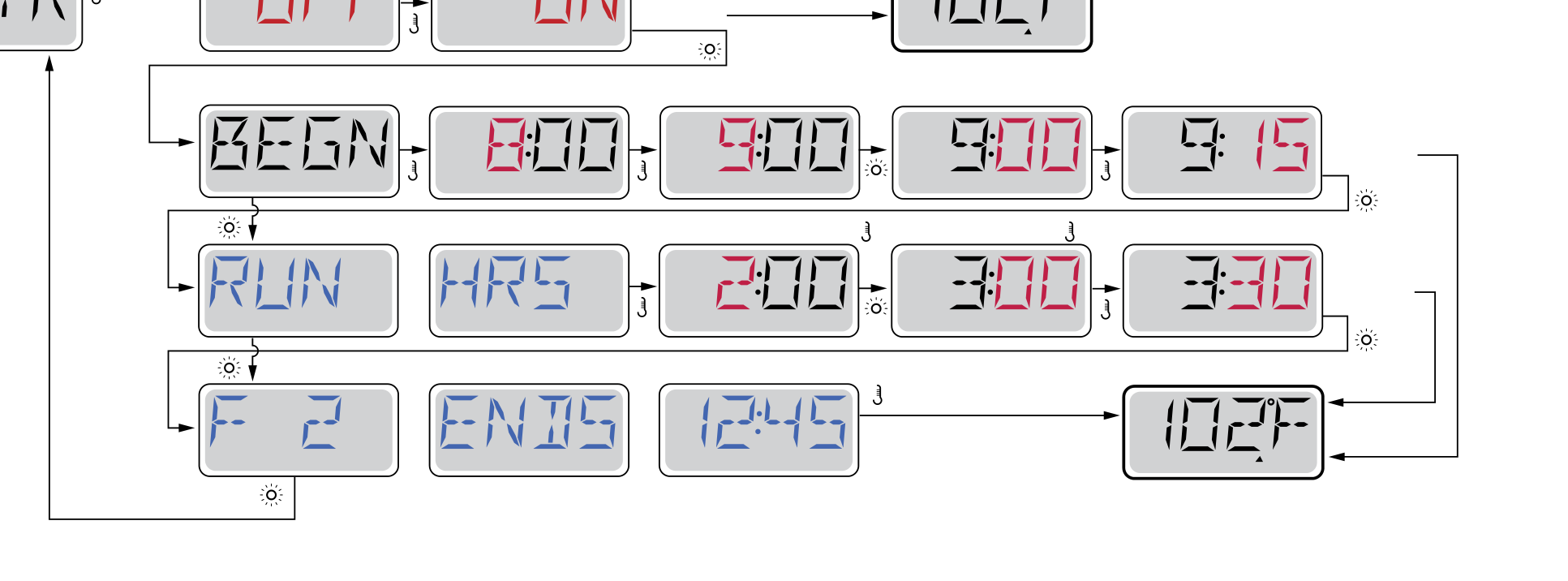

Filtercyclus 2 – optionele filtratie

Filtercyclus 2 staat standaard UIT.

Het is mogelijk filtercyclus 1 en filtercyclus 2 te laten overlappen, waardoor de totale filtratie met de overlappingsduur wordt ingekort.

Het FLTR 2-menu werkt zoals Filter 1: starttijd tonen/knipperen, beginuur en minuten selecteren, 15-minutenstappen en de looptijd in uren. Wacht u enkele seconden, dan gaan een nieuwe aan/uit-status, starttijd en looptijd van Filter 2 verloren en keert het paneel terug naar eerdere Filter 2-instellingen.

Spoelcycli

Om hygiënische omstandigheden te behouden, spoelen secundaire pompen en/of een blower aan het begin van elke filtercyclus kort het water uit hun respectieve leidingen.

Staat filtercyclus 1 op 24 uur, dan activeert het inschakelen van filtercyclus 2 een spoeling op het moment waarop filtercyclus 2 geprogrammeerd is te beginnen.

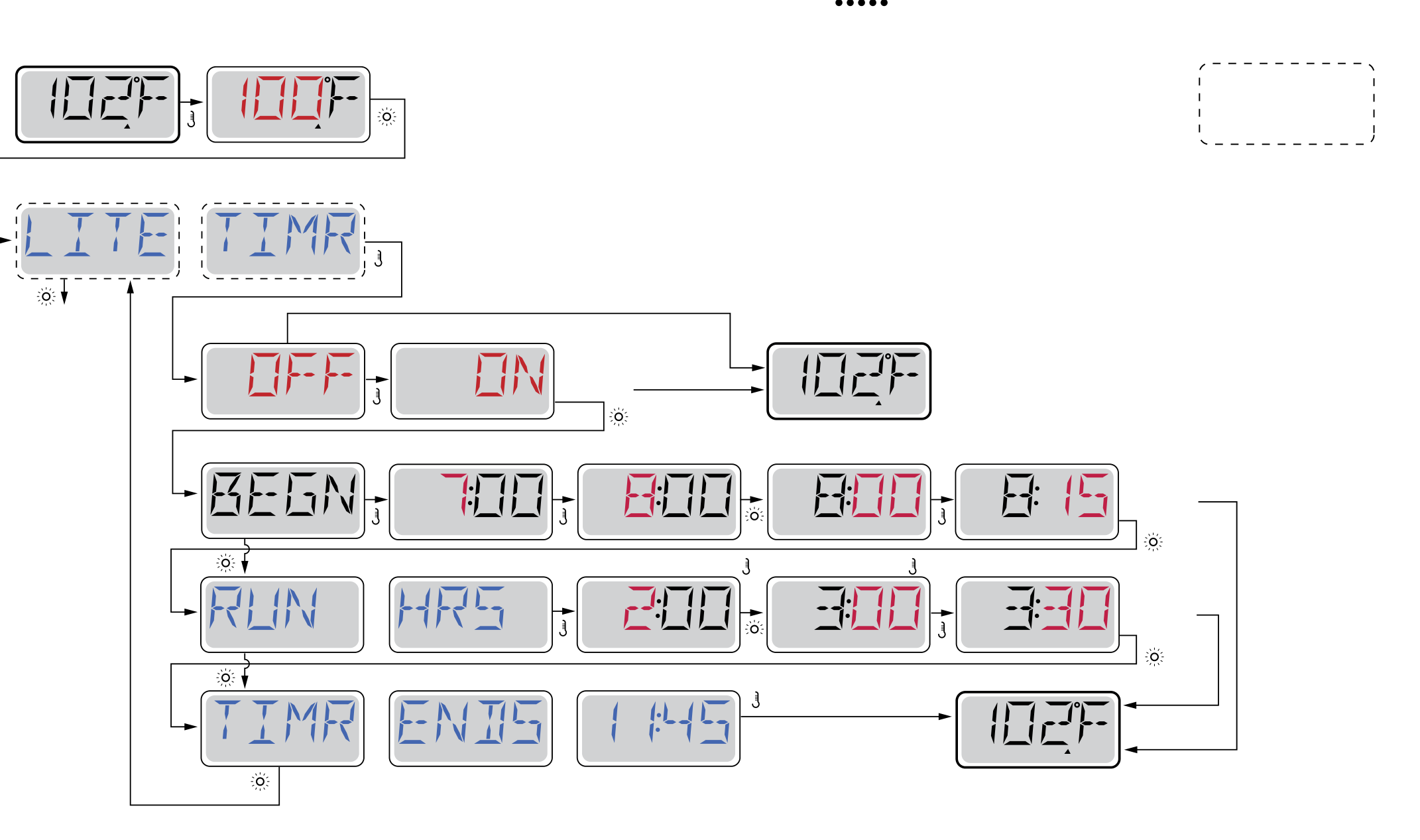

Light Timer programmering

Wordt LITE TIMR niet in het hoofdmenu getoond, dan is de Light Timer-functie door de fabrikant niet ingeschakeld.

Wanneer beschikbaar, staat de Light Timer standaard UIT.

Het LITE TIMR-menu toont/knippert de starttijd, stelt het beginuur in, selecteert minuten en het uurdeel, en stelt 15-minutenstappen in; zo stelt u de timerlengte in uren in. Wacht u enkele seconden, dan gaan een nieuwe aan/uit-status, starttijd en looptijd van de Lite Timer verloren en keert het paneel terug naar de vorige Lite Timer-instellingen.

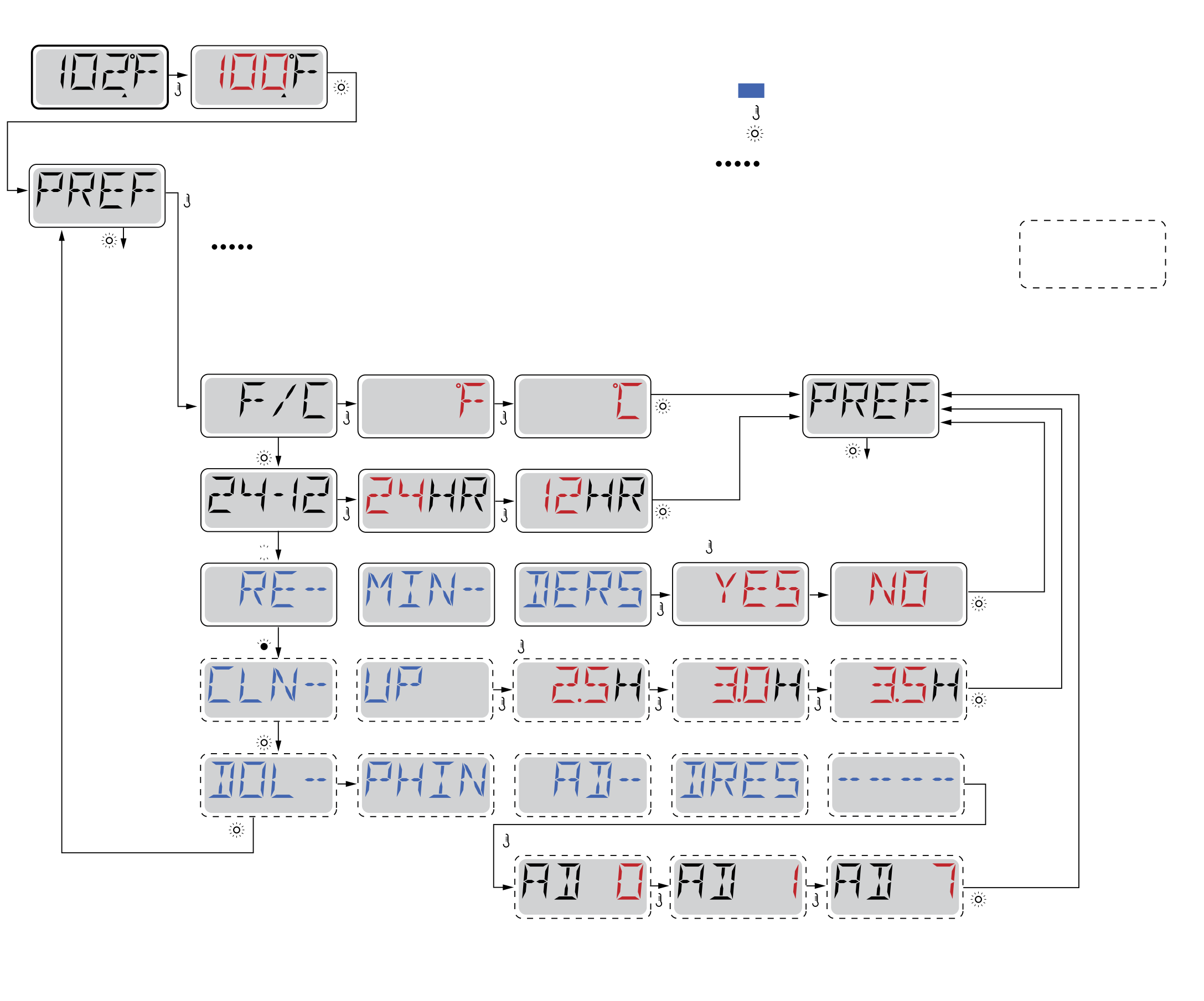

Voorkeuren (PREF)

F / C (temperatuurweergave)

Wissel de temperatuurweergave tussen Fahrenheit en Celsius. In het menu wisselt u met een knopdruk tussen °F en °C.

12 / 24 (tijdweergave)

Wissel de klok tussen een 12-uurs- en een 24-uursweergave.

RE-MIN-DERS (herinneringen)

Zet de herinneringsmeldingen (zoals "Clean Filter") aan of uit.

CLN-UP (opruimen)

De duur van de opruimcyclus is niet altijd ingeschakeld en kan dus ontbreken. Wanneer beschikbaar, stelt u in hoe lang Pomp 1 na elk gebruik draait. 0-4 uur is beschikbaar. Deze optie verschijnt alleen als de opruimcyclus is ingeschakeld; in het menu bekijkt u de huidige instelling en wisselt u het aantal uren (0-4).

DOL-PHIN AD-DRES (Dolphin II en Dolphin III)

Is alleen van toepassing op RF Dolphin. (Deze melding kan, afhankelijk van de configuratie, ontbreken.)

Staat deze op 0, dan wordt geen adressering gebruikt. Gebruik deze instelling voor een Dolphin-afstandsbediening die standaard zonder adres is ingesteld. Staat deze tussen 1 en 7, dan is het getal het adres. (Zie de Dolphin-handleiding voor details.)

Utilities en informatie

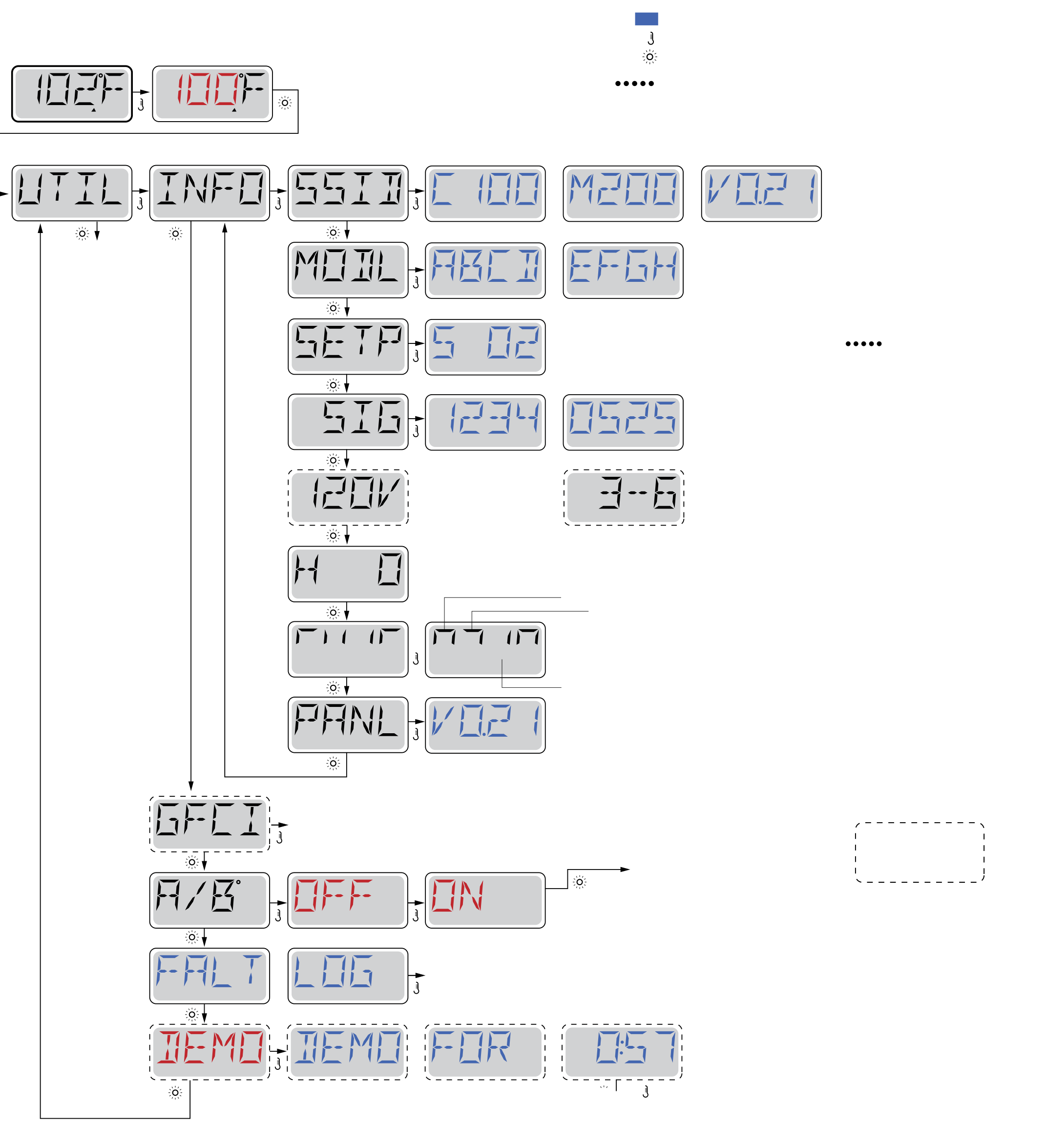

INFO (submenu systeeminformatie)

Het menu Systeeminformatie toont allerlei instellingen en de identificatie van het betreffende systeem. Terwijl elk item in het menu wordt gemarkeerd, worden de details van dat item onder aan het scherm getoond.

• SSID (Software ID): toont het software-ID-nummer van het systeem.
• MODL (systeemmodel): toont het modelnummer van het systeem.
• SETP (huidige setup): toont het momenteel geselecteerde configuratie-setupnummer.
• SIG (configuratiesignatuur): toont de checksum van het systeemconfiguratiebestand.
• Heater Voltage (functie niet gebruikt op CE-gecertificeerde systemen): toont de voor de verwarming geconfigureerde bedrijfsspanning.
• Heater Wattage zoals in software geconfigureerd (alleen CE-systemen): toont een kilowattrating van de verwarming zoals geprogrammeerd in de regelsoftware (1-3 of 3-6).
• H _ (verwarmingstype): toont een ID-nummer van het verwarmingstype.
• SW _ (DIP-schakelaarinstellingen): toont een getal dat de DIP-schakelaarposities van S1 op de hoofdcircuitkaart vertegenwoordigt.
• PANL (paneelversie): toont het nummer van de software in het topside-bedieningspaneel.

Utilities

Naast INFO bevat het Utilities-menu het volgende:

GFCI (GFCI-test)

(Functie niet beschikbaar op CE-gecertificeerde systemen.) De GFCI-test is niet altijd ingeschakeld en kan dus ontbreken. Dit scherm maakt het mogelijk de GFCI handmatig vanaf het paneel te testen en kan worden gebruikt om de automatische testfunctie te resetten. Wordt de GFCI-testfunctie gereset, dan schakelt het apparaat binnen 7 dagen uit. Zie GFCI-testfunctie. Deze optie verschijnt alleen als GFCI is ingeschakeld; het toont het GFCI-testmenu.

A / B (A/B-sensortemperaturen)

Staat dit op On, dan wisselt de temperatuurweergave tussen de temperatuur van Sensor A en Sensor B in de verwarming. Op het hoofdscherm verschijnen dan om beurt de waarden van Sensor A en Sensor B. Een paneelknop toont de tekenreeks; elke waarde wordt 2 seconden getoond en de tekenreeksen worden een keer weergegeven en beginnen opnieuw. Druk nogmaals op de temperatuurknop om de tekenreeks opnieuw te tonen. Wacht u 10 seconden, dan keert het scherm terug naar de normale werking.

FALT LOG (foutenlogboek)

Het foutenlogboek is een registratie van de laatste 24 storingen die door een servicetechnicus kan worden bekeken. Zie de sectie Fault Log.

DEMO (demomodus)

De demomodus is niet altijd ingeschakeld en kan dus ontbreken. Deze is ontworpen om verschillende apparaten in een reeks te bedienen om de diverse functies van een bepaalde jacuzzi te demonstreren. Deze optie verschijnt alleen als de DEMO-modus is ingeschakeld.

Het UTIL-menu toont ook bij de DIP-schakelaarinstellingen: 120 of 240 VAC invoerspanning gemeten door een UL-systeem bij het opstarten; 3-6 of 1-3 verwarmingsvermogen zoals geprogrammeerd, weergegeven door een CE-systeem bij het opstarten; het verwarmingstype; DIP-schakelaar 1 – testmodus uit (0) of aan (1); DIP-schakelaar 2+3+4 = het aantal pompen met hoge snelheid met verwarming; instellingen opslaan (0) of geheugenreset (1); en "N/A of speciale ampèreregels 1 of 2".

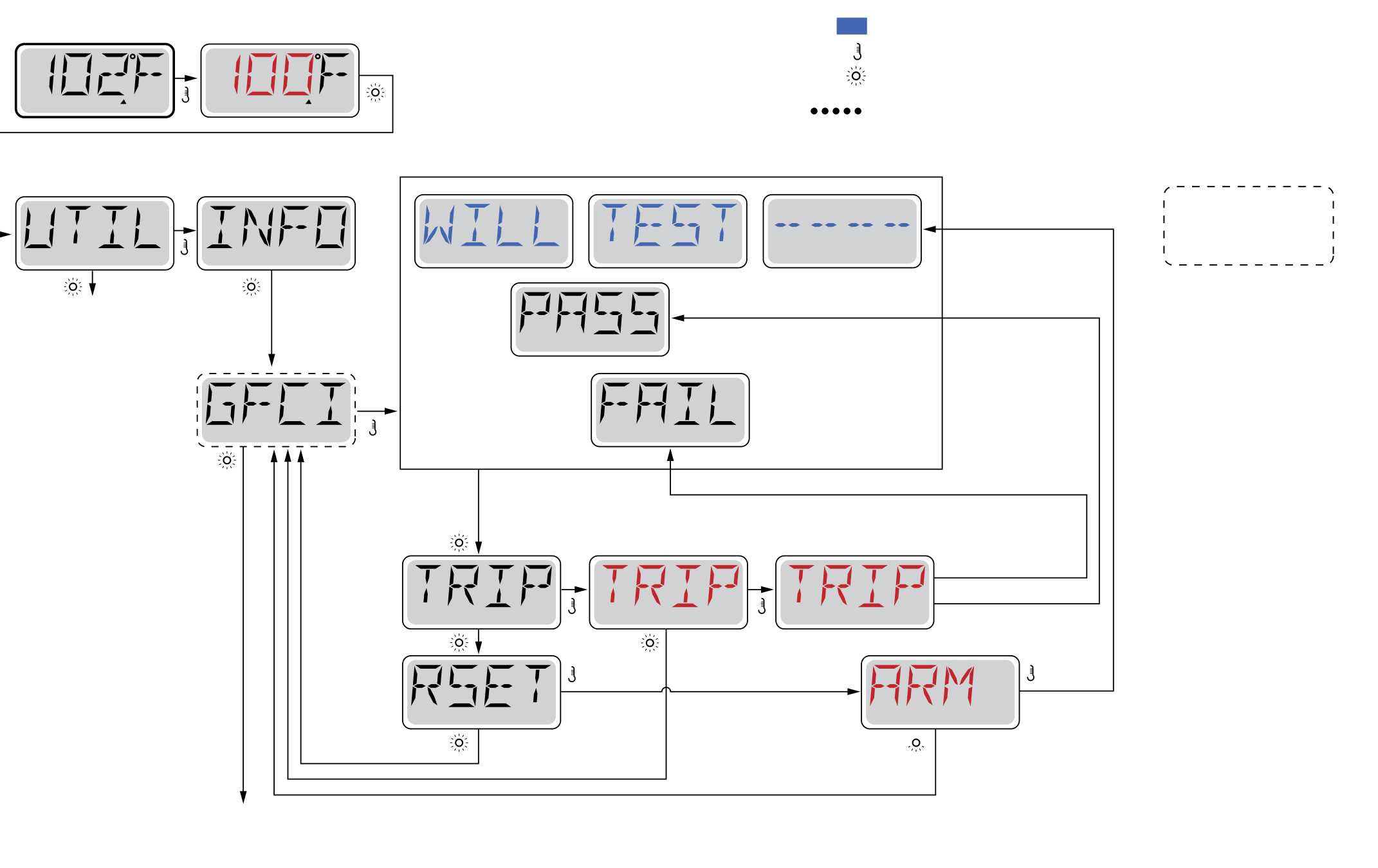

Utilities – GFCI-testfunctie

Niet beschikbaar op CE-gecertificeerde systemen.

Een GFCI (aardlekbeveiliging) is een belangrijk veiligheidsapparaat en is verplichte uitrusting bij een jacuzzi-installatie.

Uw spa kan zijn uitgerust met een GFCI-beveiligingsfunctie (alleen UL-gecertificeerde systemen). Heeft uw spa deze door de fabrikant ingeschakelde functie, dan moet de GFCI-uitschakeltest plaatsvinden om de spa goed te laten functioneren.

Binnen 1 tot 7 dagen na het opstarten schakelt de spa de GFCI uit om deze te testen (het aantal dagen is fabrieksmatig geprogrammeerd). De GFCI moet een keer worden gereset nadat deze is uitgeschakeld. Na het doorstaan van de GFCI-uitschakeltest wijst elke daaropvolgende uitschakeling op een aardfout of een andere onveilige situatie en moet de stroom naar de spa worden uitgeschakeld totdat een servicemedewerker het probleem kan verhelpen.

Eén van deze schermen verschijnt. TRIP kan onder bepaalde omstandigheden ook kort verschijnen. De GFCI wordt op een willekeurig moment uitgeschakeld. Schakelt de GFCI uit, dan stopt de spa. Na het resetten van de beveiliging verschijnt PASS in dit menu en werkt de spa normaal. Schakelt de GFCI NIET uit, dan verschijnt FAIL en werkt de spa niet.

De GFCI-uitschakeltest forceren

De installateur kan de GFCI-uitschakeltest eerder laten plaatsvinden door deze via het bovenstaande menu te starten.

De GFCI moet binnen enkele seconden uitschakelen en de spa moet stoppen. Gebeurt dat niet, schakel dan de stroom uit en controleer handmatig of er een GFCI-schakelaar is geïnstalleerd en of de kring en de spa correct zijn bedraad. Controleer de werking van de GFCI met de eigen testknop. Zet de stroom van de spa weer aan en herhaal de GFCI-uitschakeltest.

Zodra de GFCI door de test is uitgeschakeld, reset de GFCI en werkt de spa vanaf dat moment normaal. U kunt een geslaagde test controleren door naar het bovenstaande menu te gaan. PASS verschijnt nadat op een temperatuurknop is gedrukt vanuit het GFCI-scherm.

De eindgebruiker moet worden getraind om deze eenmalige test te verwachten en te weten hoe de GFCI juist moet worden gereset. Wacht enkele seconden in het GFCI-menu, dan keert het scherm terug naar de normale werking.

Waarschuwing: bestaan er vriesomstandigheden, dan moet een GFCI onmiddellijk worden gereset, anders kan de spa beschadigd raken. De eindgebruiker moet altijd worden getraind om de GFCI regelmatig te testen en te resetten.

Utilities – Fault Log

Een beetje geschiedenis kan veel vertellen. Het Fault Log slaat tot 24 gebeurtenissen op in het geheugen en deze kunnen onder het Fault Log-menu worden bekeken.

Elke gebeurtenis legt vast: een storingsmeldingscode, hoeveel dagen geleden de storing was, het tijdstip van de storing, de insteltemperatuur tijdens de storing en de temperaturen van Sensor A en Sensor B tijdens de storing.

In het logboek staat "M:" voor de meldingscode, "D:" voor dagen geleden, en verder het tijdstip, de insteltemperatuur en de sensortemperaturen A en B. 24 storingsmeldingen is het maximum; er kunnen ook minder meldingen worden getoond. Het foutenlogboek is ook beschikbaar vanuit het Test-menu (in Testmodus). Wacht enkele seconden in het Fault Log-menu, dan keert het scherm terug naar de normale werking.

Zie de volgende secties voor de verschillende meldingscodes en hun definities.

Algemene meldingen

Priming Mode – M019

Elke keer dat de spa wordt opgestart, gaat deze naar de Priming Mode. Het doel van de Priming Mode is de gebruiker de gelegenheid te geven elke pomp te laten draaien en handmatig te controleren of de pompen zijn ontlucht (lucht is verwijderd) en er water stroomt. Dit vereist doorgaans het afzonderlijk bekijken van de uitstroom van elke pomp en is normaal gesproken niet mogelijk tijdens normaal gebruik. De Priming Mode duurt 4 minuten, maar u kunt de modus eerder verlaten door op een willekeurige Temp-knop te drukken. Tijdens de Priming Mode mag de verwarming niet draaien.

LET OP: heeft uw spa een circuleerpomp, dan schakelt deze in met Jets 1 in de Priming Mode. De circuleerpomp draait na het verlaten van de Priming Mode zelfstandig verder.

Watertemperatuur onbekend

Nadat de pomp ongeveer 1 minuut heeft gedraaid, wordt de temperatuur weergegeven.

Te koud – vriesbeveiliging

Een mogelijke vriezing is gedetecteerd, of de extra vrieschakelaar (Aux Freeze Switch) is gesloten, en alle pompen en de blower zijn geactiveerd. Alle pompen en de blower staan minstens 4 minuten aan nadat de mogelijke vriezing is geëindigd of wanneer de extra vrieschakelaar opent.

In sommige gevallen kunnen pompen aan en uit gaan en kan de verwarming draaien tijdens de vriesbeveiliging. Dit is een operationele melding, geen foutmelding.

Water is te heet (OHS) – M029

Eén van de watertemperatuursensoren heeft een spatemperatuur van 110°F (43,3°C) gemeten en de spafuncties zijn uitgeschakeld. Het systeem reset automatisch wanneer de spatemperatuur onder 108°F (42,2°C) komt. Controleer op langdurig pompgebruik of een hoge omgevingstemperatuur.

Veiligheidsuitschakeling – afzuigblokkade pomp* – M033

De foutmelding Safety Trip geeft aan dat de vacuümschakelaar is gesloten. Dit treedt op wanneer er een afzuigprobleem was of een mogelijke inklemming is voorkomen. (Let op: niet alle spa's hebben deze functie.)

* Deze melding kan vanaf het topside-paneel met een willekeurige knopdruk worden gereset. M0XX-getallen zijn meldingscodes. Zie de sectie Systeemmeldingen.

Meldingen met betrekking tot de verwarming

Verwarming doorstroming is verminderd (HFL) – M016

Er is mogelijk niet genoeg waterdoorstroming door de verwarming om de warmte van het verwarmingselement af te voeren. De opstart van de verwarming begint na ongeveer 1 minuut opnieuw. Zie "Controles met betrekking tot doorstroming" hieronder.

Verwarming doorstroming is verminderd (LF)* – M017

Er is niet genoeg waterdoorstroming door de verwarming om de warmte van het verwarmingselement af te voeren en de verwarming is uitgeschakeld. Zie "Controles met betrekking tot doorstroming" hieronder. Is het probleem opgelost, dan moet u een willekeurige knop indrukken om te resetten en de opstart van de verwarming te beginnen.

Verwarming is mogelijk droog (dr)* – M028

Mogelijk droge verwarming, of niet genoeg water in de verwarming om te starten. De spa staat 15 minuten uit. Druk op een willekeurige knop om de opstart van de verwarming te resetten. Zie "Controles met betrekking tot doorstroming" hieronder.

Verwarming is droog* – M027

Er is niet genoeg water in de verwarming om te starten. De spa is uitgeschakeld. Is het probleem opgelost, dan moet u een willekeurige knop indrukken om te resetten en de opstart van de verwarming opnieuw te beginnen. Zie "Controles met betrekking tot doorstroming" hieronder.

Verwarming is te heet (OHH)* – M030

Eén van de watertemperatuursensoren heeft 118°F (47,8°C) in de verwarming gemeten en de spa is uitgeschakeld. U moet een willekeurige knop indrukken om te resetten wanneer het water onder 108°F (42,2°C) is. Zie "Controles met betrekking tot doorstroming" hieronder.

Een resetmelding kan samen met andere meldingen verschijnen

Sommige fouten vereisen dat de stroom wordt uit- en weer ingeschakeld.

Controles met betrekking tot doorstroming

Controleer op een laag waterniveau, beperkingen in de afvoerdoorstroming, gesloten kleppen, ingesloten lucht, te veel gesloten jets en het ontluchten van de pomp.

Op sommige systemen kunnen, ook wanneer de spa is uitgeschakeld, sommige apparaten af en toe inschakelen om de temperatuur te blijven monitoren of als vriesbeveiliging nodig is.

* Deze melding kan vanaf het topside-paneel met een willekeurige knopdruk worden gereset.

Meldingen met betrekking tot sensoren

Sensorbalans is slecht – M015

De temperatuursensoren ZIJN misschien 2°F of 3°F uit balans. Bel voor service.

Sensorbalans is slecht* – M026

De temperatuursensoren ZIJN uit balans. De storing "Sensorbalans is slecht" bestaat al minstens 1 uur. Bel voor service.

Sensorstoring – Sensor A: M031, Sensor B: M032

Een temperatuursensor of sensorkring is defect. Bel voor service.

Diverse meldingen

Geen communicatie

Het bedieningspaneel ontvangt geen communicatie van het systeem. Bel voor service.

Pre-productiesoftware

Het regelsysteem draait met testsoftware. Bel voor service.

°F of °C is vervangen door °T

Het regelsysteem staat in de Testmodus. Bel voor service.

* Deze melding kan vanaf het topside-paneel met een willekeurige knopdruk worden gereset.

Systeemmeldingen

Geheugenstoring – checksumfout* – M022

Bij het opstarten is de programmachecksumtest mislukt. Dit wijst op een probleem met de firmware (bedieningsprogramma) en vereist een servicebezoek.

Geheugenwaarschuwing – persistent geheugen gereset* – M021

Verschijnt na elke wijziging in de systeemsetup. Neem contact op met uw dealer of serviceorganisatie als deze melding bij meer dan één keer opstarten verschijnt, of als deze verschijnt nadat het systeem enige tijd normaal heeft gedraaid.

Geheugenstoring – klokfout* – M020 – niet van toepassing op de BP1500

Neem contact op met uw dealer of serviceorganisatie.

Configuratiefout – spa start niet op

Neem contact op met uw dealer of serviceorganisatie.

GFCI-storing – systeem kon de GFCI niet testen/uitschakelen – M036

ALLEEN NOORD-AMERIKA. Kan wijzen op een onveilige installatie. Neem contact op met uw dealer of serviceorganisatie.

Een pomp lijkt vast te staan in de aan-stand – M034

Het water kan oververhit zijn. SCHAKEL DE SPANING VAN DE SPA UIT. GA HET WATER NIET IN. Neem contact op met uw dealer of serviceorganisatie.

Een pomp leek vast te staan in de aan-stand bij de laatste voeding van de spa – M035

SCHAKEL DE SPANING VAN DE SPA UIT. GA HET WATER NIET IN. Neem contact op met uw dealer of serviceorganisatie.

* Deze melding kan vanaf het topside-paneel met een willekeurige knopdruk worden gereset.

Herinneringsmeldingen

Algemeen onderhoud helpt. Herinneringsmeldingen kunnen via het PREF-menu worden onderdrukt. Herinneringsmeldingen kunnen door de fabrikant afzonderlijk worden gekozen. Ze kunnen volledig zijn uitgeschakeld, of er is een beperkt aantal herinneringen op een specifiek model. De frequentie van elke herinnering (bijv. 7 dagen) kan door de fabrikant worden vastgesteld. Druk op een temperatuurknop om een getoonde herinneringsmelding te resetten.

Herinnering	Weergave	Actie
Water testen	Wisselt af met temperatuur of het normale display; verschijnt op een vast schema, bijv. elke 7 dagen.	Test de pH met een testkit en stel de pH bij met de juiste chemicaliën.
Desinfectiemiddel testen	Wisselt af met temperatuur of het normale display; verschijnt op een vast schema, bijv. elke 7 dagen.	Test het desinfectiemiddelgehalte en de overige waterchemie met een testkit en stel bij met de juiste chemicaliën.
Filter reinigen	Wisselt af met temperatuur of het normale display; verschijnt op een vast schema, bijv. elke 30 dagen.	Reinig het filtermateriaal volgens de instructies van de fabrikant. Zie HOLD.
GFCI testen	Wisselt af met temperatuur of het normale display; verschijnt op een vast schema, bijv. elke 30 dagen.	De aardlekbeveiliging (GFCI) of aardstroombeveiliging (RCD) is een belangrijk veiligheidsapparaat en moet regelmatig worden getest om de betrouwbaarheid te controleren. Elke gebruiker moet worden getraind om de GFCI of RCD van de jacuzzi-installatie veilig te testen. Een GFCI of RCD heeft een TEST- en RESET-knop waarmee de gebruiker de juiste werking kan controleren.

Waarschuwing: bestaan er vriesomstandigheden, dan moet een GFCI of RCD onmiddellijk worden gereset, anders kan de spa beschadigd raken. De eindgebruiker moet altijd worden getraind om de GFCI of RCD regelmatig te testen en te resetten.

Herinneringsmeldingen (vervolg)

Herinnering	Weergave	Actie
Water verversen	Wisselt af met temperatuur of het normale display; verschijnt op een vast schema, bijv. elke 90 dagen.	Ververs het water in de spa regelmatig om een juiste chemische balans en hygiënische omstandigheden te behouden.
Vinylafdekking reinigen	Wisselt af met temperatuur of het normale display; verschijnt op een vast schema, bijv. elke 180 dagen.	Vinylafdekkingen moeten worden gereinigd en behandeld voor een maximale levensduur.
Houten afwerking reinigen	Wisselt af met temperatuur of het normale display; verschijnt op een vast schema, bijv. elke 180 dagen.	Houten schutwerk en meubels moeten volgens de instructies van de fabrikant worden gereinigd en behandeld voor een maximale levensduur.
Filters vervangen	Wisselt af met temperatuur of het normale display; verschijnt op een vast schema, bijv. elke 365 dagen.	Filters moeten af en toe worden vervangen om de goede werking van de spa en hygiënische omstandigheden te behouden.
Mineraalkartouche vervangen	Wisselt af met temperatuur of het normale display; indien nodig.	Installeer een nieuwe mineraalkartouche.

Basisrichtlijnen voor installatie en configuratie

Waarschuwing! Voor service en installatie is een gekwalificeerde monteur vereist

• Gebruik uitsluitend koperen geleiders van minimaal 6 AWG.
• Aandraaikoppel veldaansluitingen: tussen 21 en 23 in-lbs.
• Zorg bij de installatie voor een goed bereikbare schakelvoorziening.
• Vast aangesloten.
• Sluit uitsluitend aan op een kring die is beveiligd door een Class A aardlekbeveiliging (GFCI) of aardstroombeveiliging (RCD), op minimaal 5 voet (1,52 m) van de binnenwanden van de spa/jacuzzi en in zicht vanuit de apparatuurruimte.
• CSA omkasting: Type 2.
• Zie het bedradingsschema aan de binnenzijde van het deksel van de regelenkasting.
• Zie de installatie- en veiligheidsinstructies van de spafabrikant.

Waarschuwingen

• Personen met besmettelijke ziekten mogen geen spa of jacuzzi gebruiken.
• Om letsel te voorkomen, wees voorzichtig bij het in- en uitstappen van de spa of jacuzzi.
• Gebruik geen spa of jacuzzi direct na zware lichamelijke inspanning.
• Langdurig onderdompelen in een spa of jacuzzi kan schadelijk zijn voor uw gezondheid.
• Onderhoud de waterchemie volgens de instructies van de fabrikant.
• De apparatuur en regelingen moeten op minimaal 1,5 meter horizontale afstand van de spa of jacuzzi zijn geplaatst.

Waarschuwing! GFCI- of RCD-beveiliging

De eigenaar moet de GFCI of RCD regelmatig testen en resetten om de werking te controleren.

Waarschuwing! Gevaar voor stroomschok! Geen door de gebruiker te onderhouden onderdelen

Probeer dit regelsysteem niet zelf te onderhouden. Neem contact op met uw dealer of serviceorganisatie voor hulp. Volg alle instructies voor de stroomaansluiting in de handleiding van de eigenaar. De installatie moet worden uitgevoerd door een erkend elektricien en alle aardaansluitingen moeten correct zijn geïnstalleerd.

CSA-conformiteit (Caution / Avertissement)

• Test de aardlekbeveiliging (GFCI) of aardstroombeveiliging (RCD) vóór elk gebruik van de spa.
• Lees de instructiehandleiding.
• Voorzien adequate drainage als de apparatuur in een put wordt geïnstalleerd.
• Alleen gebruiken binnen een omkading met CSA Enclosure-classificatie Type 2.
• Alleen aansluiten op een kring beveiligd door een Class A aardlekbeveiliging of aardstroombeveiliging.
• Om continue bescherming tegen elektrocutiegevaar te waarborgen, uitsluitend identieke vervangingsdelen gebruiken bij onderhoud.
• Installeer een afzuigrooster met een geschikte classificatie voor de aangegeven maximale doorstroming.

Waarschuwing: een watertemperatuur boven 40°C kan schadelijk zijn voor uw gezondheid. Koppel de elektrische voeding los vóór onderhoud. Attention: ( Franse CSA-teksten ) Vérifiez l'efficacité du disjoncteur différentiel avant d'utiliser le bain; lisez la notice technique; lorsque l'appareillage est installé dans une fosse, on doit assurer un drainage adéquat; employer uniquement à l'intérieur d'une clôture CSA Enclosure Type 2; connecter uniquement à un circuit protégé par un disjoncteur différentiel de Class A; afin d'assurer une protection permanente contre le danger de choc électrique, lors de l'entretien employer seulement des pièces de rechange identiques; les prises d'aspiration doivent être équipées de grilles convenant au débit maximal indiqué. Avertissement: des températures de l'eau supérieures à 40°C peuvent présenter un danger pour la santé; déconnecter du circuit d'alimentation électrique avant l'entretien. Warning/Avertissement: disconnect the electric power before servicing – keep access door closed / déconnecter du circuit d'alimentation électrique avant l'entretien – garder la porte fermée.

Samenvatting en veelgestelde vragen

De Balboa TP600 en TP400 zijn gebruiksvriendelijke bedieningspanelen voor BP-serie spa-systemen. Via de hoofdmenu's (TEMP, MODE, TIME, FLIP, LOCK, HOLD, FLTR 1, FLTR 2, LITE TIMR, PREF, UTIL en INFO) regelt u temperatuur, verwarmingsmodus, filtercycli, verlichting en onderhoudsherinneringen. De meeste wijzigingen worden alleen opgeslagen als u de Light-knop indrukt; wacht u enkele seconden, dan keert het paneel terug naar de oorspronkelijke instelling. Meldingscodes (M0XX) op het display verwijzen naar een duidelijk te diagnosticeren storing; het Fault Log bewaart de laatste 24 gebeurtenissen. Bij twijfel: schakel de stroom uit en neem contact op met uw dealer of serviceorganisatie.

FAQ

Hoe kom ik in de menu's van de TP600 of TP400?

Laat de temperatuur knipperen door op een temperatuurknop te drukken en druk vervolgens, terwijl de cijfers knipperen, op de Light-knop. Elke extra druk op Light brengt u naar het volgende menu (MODE, TIME, FLIP, LOCK, HOLD, FLTR 1, FLTR 2, LITE TIMR, PREF, UTIL).

Waarom slaat het paneel mijn wijziging niet op?

De meeste wijzigingen worden alleen opgeslagen als u tijdens het instellen de Light-knop ("Choose") indrukt. Wacht u enkele seconden, dan keert het menu terug naar de oorspronkelijke instelling en wordt elke wijziging genegeerd.

Hoe ontgrendel ik een vergrendeld paneel?

Houd de temperatuurknop (of de UP-knop als die aanwezig is) vast en druk daarna langzaam twee keer op de Light-knop en laat los. Heeft het paneel zowel een UP- als Down-knop, dan werkt in deze volgorde uitsluitend de UP-knop.

Wat betekent een M-code zoals M019 of M029?

M-codes zijn meldingscodes van het systeem, bijvoorbeeld M019 voor Priming Mode, M029 voor "water is te heet" en M016/M017 voor een verminderde doorstroming door de verwarming. Het Fault Log (FALT LOG in het UTIL-menu) bewaart de laatste 24 meldingen met dagen geleden, tijdstip en sensortemperaturen.

Moet ik de tijd van de dag instellen?

Ja. Filtercycli en andere achtergrondfuncties zijn afhankelijk van de ingestelde tijd. Na een stroomonderbreking gaat het systeem uit van 12:00 uur 's middags en knippert SET TIME in het TIME-menu tot u de tijd daadwerkelijk instelt.

Conclusie

Met deze handleiding kunt u uw Balboa TP600- of TP400-bedieningspaneel volledig zelfstandig bedienen en programmeren: van temperatuur en filtercycli tot vergrendeling, GFCI-test en diagnose via de meldingscodes. Zoekt u een nieuw paneel, sensor of ander spa-onderdeel? Bekijk dan onze spa-onderdelen of neem een kijkje op onze blog-index voor meer handleidingen en adviezen.
