Spa display TP 400 en TP 600: complete handleiding voor bediening en instellingen

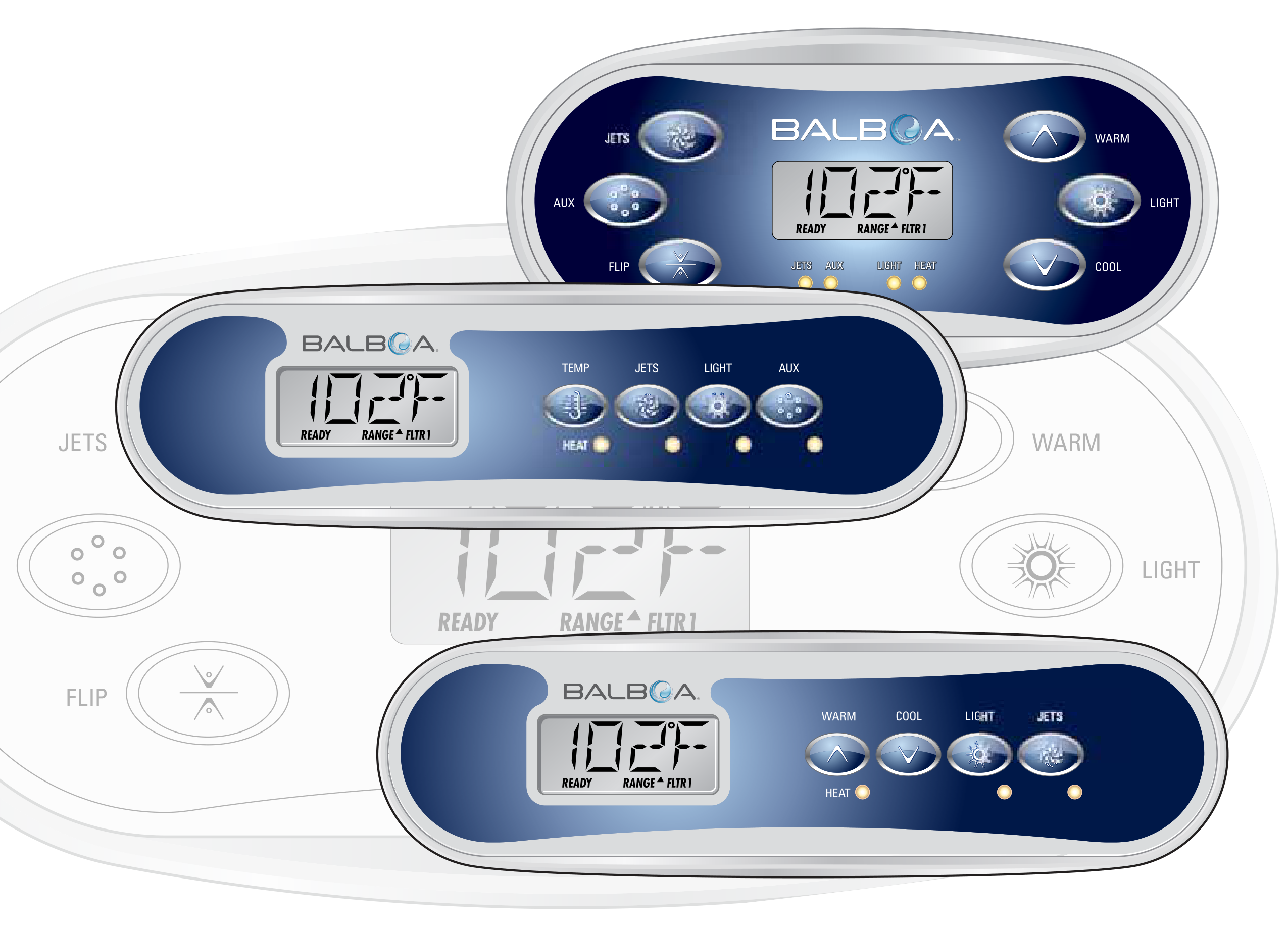

De Balboa TP400- en TP600-series zijn veelgebruikte bedieningspanelen voor spa's met BP-seriesystemens (BP5XX, BP6XX, BP1XXX en BP2XXX, softwareversie 7.0 en later; paneelsoftware TP600 2.3 of later, TP400 2.4 of later). Op deze pagina leest u de volledige officiële handleiding in het Nederlands: van de eerste opstart en het ontluchten van de pompen tot temperatuur, modi, filtercycli, voorkeuren, GFCI-test en de betekenis van elke meldingscode die op de display kan verschijnen.
TP400
TP600
TP400

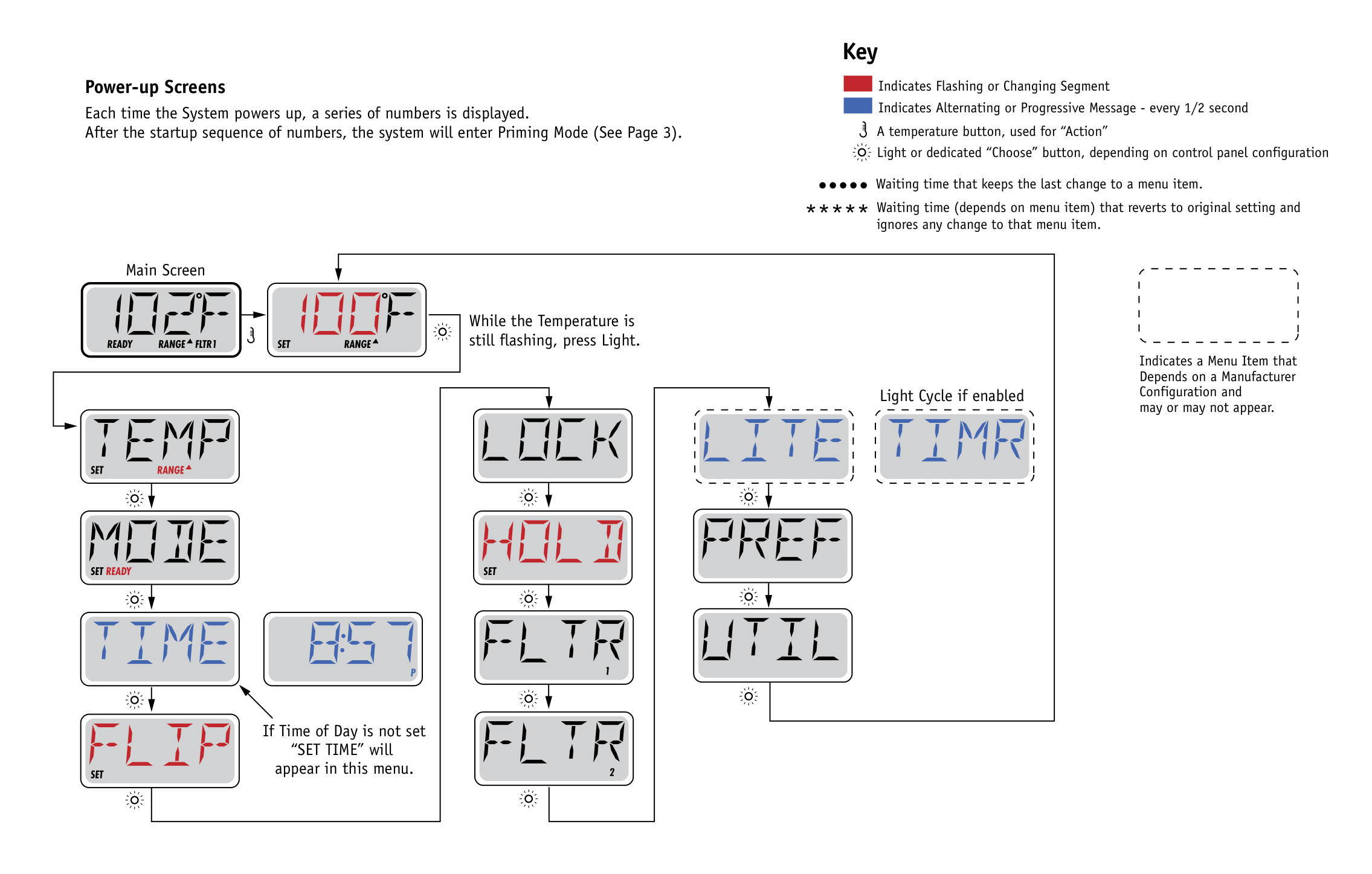

Navigatie door de menu's
De volledige menustructuur bedient u met 2 of 3 knoppen op het bedieningspaneel. Sommige panelen hebben aparte WARM (omhoog)- en COOL (omlaag)-knoppen, andere één enkele temperatuurknop; in de navigatieschema's wordt dat aangegeven met één knopicoon. Panelen met twee temperatuurknoppen kunnen beide gebruiken waar in het schema één temperatuuricoon staat. De LIGHT-knop gebruikt u ook om de verschillende menu's te kiezen en door elke sectie te navigeren.
Typisch drukt u op de temperatuurknop(len) om de ingestelde temperatuur te wijzigen terwijl de cijfers op de LCD knipperen. Drukt u op de LIGHT-knop terwijl de cijfers knipperen, dan komt u in de menu's. De menu's verlaat u met bepaalde knopdrukken; wacht u 10 seconden, dan keert de paneelbediening vanzelf terug naar de normale stand. De meeste wijzigingen worden niet opgeslagen tenzij de Light-knop wordt ingedrukt. Als de tijd van de dag niet is ingesteld, verschijnt in dit menu ”SET TIME”.
Voorbereiding en vullen
Vul de spa tot het juiste bedrijfsniveau. Zorg dat u vóór het vullen alle kleppen en jets in het leidingsysteem opent, zodat er tijdens het vullen zoveel mogelijk lucht uit de leidingen en het regelsysteem kan ontsnappen. Na het inschakelen van de stroom op de hoofdstroomkast doorloopt de display specifieke reeksen; deze reeksen zijn normaal en tonen uiteenlopende informatie over de configuratie van de spa-regeling.
Ontluchtmodus (Priming Mode) – M019*
Deze modus duurt 4-5 minuten, of u verlaat de ontluchtmodus handmatig zodra de pomp(s) zijn ontlucht. Of de ontluchtmodus nu automatisch eindigt of dat u hem handmatig afsluit: het systeem keert aan het einde automatisch terug naar normaal verwarmen en filteren. Tijdens de ontluchtmodus is de verwarming uitgeschakeld, zodat het ontluchtingsproces kan worden voltooid zonder dat de verwarming bij lage of geen doorstroming wordt ingeschakeld. Er gaat niets automatisch aan, maar de pomp(s) kunt u inschakelen met de ”Jet”-knoppen. Heeft de spa een circulatiepomp, dan activeert u die tijdens de ontluchtmodus door op de ”Light”-knop te drukken.
Pompen ontluchten
Zodra de bovenstaande display op het paneel verschijnt, drukt u één keer op de ”Jet”-knop om pomp 1 op lage snelheid te starten en nogmaals om naar hoge snelheid te wisselen. Druk ook op de pomp 2- of ”Aux”-knop als u een tweede pomp heeft, om die in te schakelen. De pompen draaien nu op hoge snelheid om het ontluchten te vergemakkelijken. Zijn de pompen na 2 minuten nog niet ontlucht en stroomt er geen water uit de jets, laat de pompen dan niet doordraaien. Schakel de pompen uit en herhaal de procedure.
Let op: de stroom uit- en weer inschakelen start een nieuwe ontluchtronde. Soms helpt het om de pomp even kort uit en weer aan te zetten. Doe dit niet vaker dan 5 keer. Willen de pomp(s) niet ontluchten, schakel dan de stroom naar de spa uit en bel voor service.
Belangrijk: een pomp mag niet langer dan 2 minuten geen water doorstroming doorlopen. In geen geval mag een pomp langer dan de 4-5 minuten durende ontluchtmodus zonder ontluchten doorlopen. Anders kan de pomp beschadigen en kan het systeem de verwarming inschakelen en in oververhitting raken.
Ontluchtmodus afsluiten
U verlaat de ontluchtmodus handmatig door op een ”Temp”-knop (Omhoog of Omlaag) te drukken. Als u de ontluchtmodus niet handmatig afsluit, wordt deze na 4-5 minuten automatisch beëindigd. Zorg dat de pomp(s) op dat moment zijn ontlucht. Nadat het systeem de ontluchtmodus heeft verlaten, toont het paneel kort de ingestelde temperatuur, maar de display toont nog geen temperatuur: het systeem heeft circa 1 minuut water door de verwarming nodig om de watertemperatuur te bepalen en weer te geven.
Spa-gedrag
Pompen
Druk één keer op de ”Jets 1”-knop om pomp 1 in of uit te schakelen en, indien aanwezig, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt hij na een time-out uit: lage snelheid na 30 minuten, hoge snelheid na 15 minuten.
Bij niet-circulatiesystemen draait de lage snelheid van pomp 1 mee wanneer de blower of een andere pomp aan staat. Staat de spa in Ready-modus (zie hieronder), dan kan pomp 1 laag ook ten minste 1 minuut elke 30 minuten activeren om de spa-temperatuur te peilen (”polling”) en zo nodig naar de ingestelde temperatuur te verwarmen. Gaat de lage snelheid automatisch aan, dan kunt u die niet via het paneel uitzetten; de hoge snelheid wel.
Circulatiepomp-modi
Heeft het systeem een circulatiepomp, dan is die door de fabrikant op één van drie manieren geconfigureerd:
- De circulatiepomp draait continu (24 uur), behalve dat hij telkens 30 minuten uitschakelt wanneer de watertemperatuur 3 °F (1,5 °C) boven de ingestelde temperatuur komt (meestal in zeer warme klimaten).
- De circulatiepomp blijft continu aan, ongeacht de watertemperatuur.
- Een programmeerbare circulatiepomp gaat aan wanneer het systeem de temperatuur peilt, tijdens filtercycli, bij vorst of wanneer een andere pomp draait.
De gebruikte circulatiemodus is door de fabrikant bepaald en is in het veld niet te wijzigen.
Filtratie en ozone
Bij niet-circulatiesystemen draaien pomp 1 laag en de ozongenerator tijdens de filtratie. Bij circulatiesystemen draait de ozone met de circulatiepomp mee. Het systeem is vanaf de fabriek geprogrammeerd met één filtercyclus die 's avonds draait (mits de tijd van de dag juist is ingesteld), wanneer de energietarieven vaak lager zijn. De filtertijd en -duur zijn programmeerbaar (zie hieronder). Een tweede filtercyclus kan naar behoefte worden ingeschakeld.
Aan het begin van elke filtercyclus draait de blower (indien aanwezig) of pomp 2 (indien aanwezig) kort om zijn leidingen door te spoelen en de waterkwaliteit op peil te houden.
Vorstbeveiliging
Meten de temperatuursensoren in de verwarming een voldoende lage temperatuur, dan schakelen de pomp(en) en de blower automatisch in voor vorstbeveiliging. Ze draaien continu of periodiek, afhankelijk van de omstandigheden. In koudere klimaten kan een optionele extra vrostsensor worden toegevoegd ter bescherming tegen vorst die de standaardsensoren mogelijk missen. Bescherming door een hulp-vrostsensor werkt vergelijkbaar, met temperaturenschiedenissen die door de schakelaar worden bepaald. Vraag uw dealer om details.
Opschooncyclus (optioneel)
Wanneer een pomp of blower via een knopdruk wordt ingeschakeld, begint 30 minuten nadat die pomp of blower wordt uitgeschakeld of een time-out krijgt een opschooncyclus. De pomp en de ozongenerator draaien dan 30 minuten of langer, afhankelijk van het systeem. Op sommige systemen kunt u deze instelling wijzigen (zie de sectie Voorkeuren).

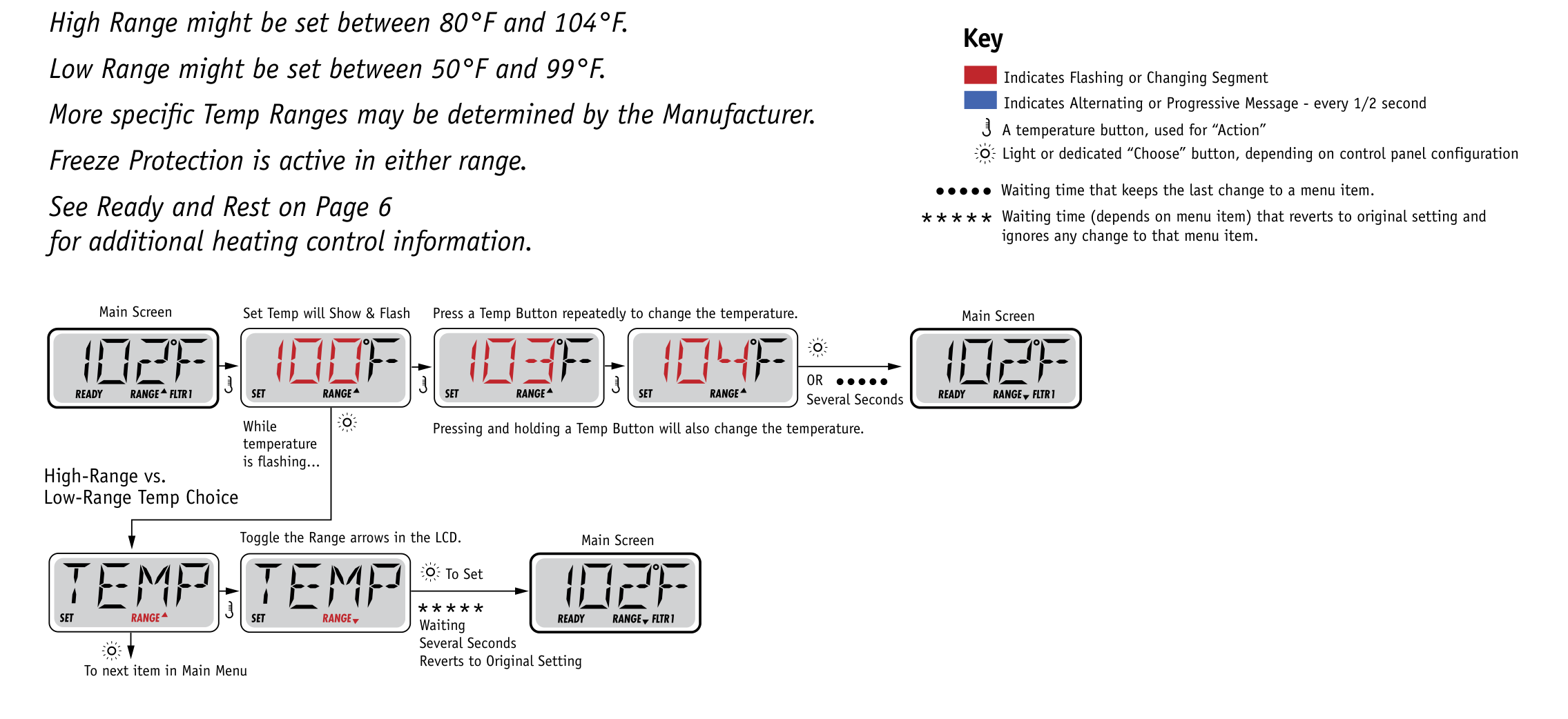

Temperatuur en temperatuurbereik
Ingestelde temperatuur aanpassen
Op een paneel met Omhoog- en Omlaag-knoppen (temperatuurknoppen) zorgt een druk op Omhoog of Omlaag dat de temperatuur knippert. Drukt u nogmaals op een temperatuurknop, dan wordt de ingestelde temperatuur in de aangegeven richting bijgesteld. Stopt de LCD met knipperen, dan verwarmt de spa zo nodig naar de nieuwe ingestelde temperatuur.
Heeft het paneel één enkele temperatuurknop, dan zorgt een druk dat de temperatuur knippert. Een tweede druk wijzigt de temperatuur in één richting (bijv. omhoog). Na het stoppen van het knipperen zorgt de volgende druk weer voor knipperen, en wijzigt de daaropvolgende druk de temperatuur in de tegenovergestelde richting (bijv. omlaag).
Ingedrukt houden
Houdt u een temperatuurknop ingedrukt terwijl de temperatuur knippert, dan blijft de temperatuur doorlopen tot u de knop loslaat. Is er slechts één temperatuurknop en wordt de grens van het temperatuurbereik bereikt terwijl de knop is ingedrukt, dan keert de richting om.
Dubbele temperatuurbereiken
Dit systeem heeft twee temperatuurbereiken met elk een eigen ingestelde temperatuur: het hoge bereik, aangegeven met een ”omhoog”-pijl in de display, en het lage bereik, aangegeven met een ”omlaag”-pijl. De bereiken worden onder meer gebruikt voor een ”klaar-voor-gebruik”-stand versus een ”vakantie”-stand. Elk bereik bewaart zijn eigen ingestelde temperatuur; kiest u een bereik, dan verwarmt de spa naar de bij dat bereik horende temperatuur. Ter illustratie: het hoge bereik kan zijn ingesteld tussen 80 °F en 104 °F, het lage bereik tussen 50 °F en 99 °F. Nauwere temperatuurbereiken kunnen door de fabrikant zijn bepaald. Vorstbeveiliging is actief in beide bereiken.

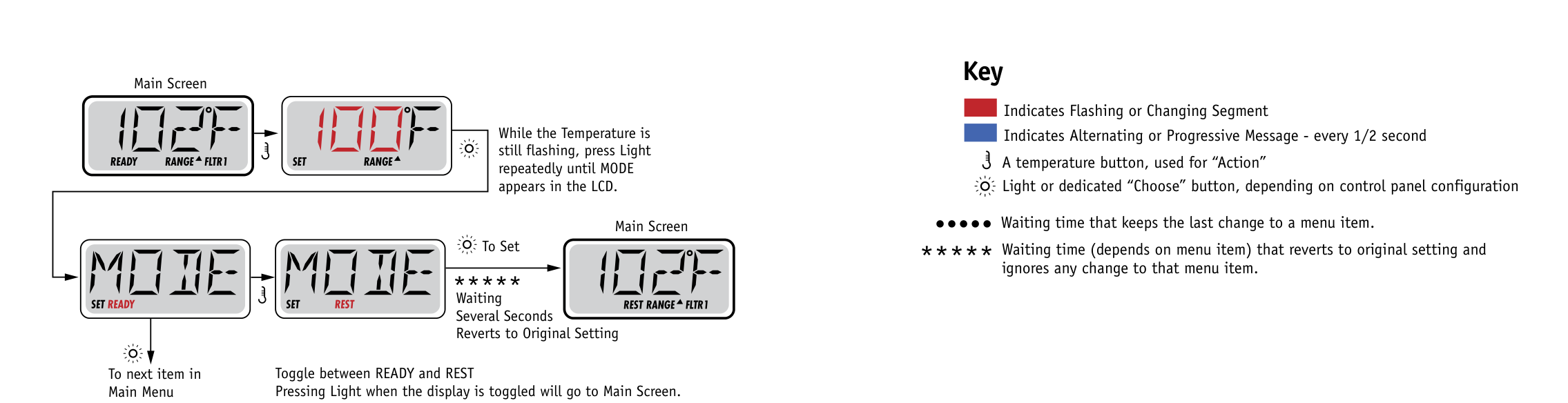

Modus – Ready en Rest
Om te kunnen verwarmen, moet een pomp water door de verwarming laten circuleren; die pomp heet de ”verwarmingspomp”. Dat kan een tweetraps pomp 1 of een circulatiepomp zijn.
Is de verwarmingspomp een tweetraps pomp 1, dan laat READY-modus elke half uur water circuleren via pomp 1 laag, om een constante watertemperatuur te houden, zo nodig te verwarmen en de temperatuurweergave te verversen. Dit heet ”polling”. REST-modus staat verwarmen alleen toe tijdens de geprogrammeerde filtercycli. Omdat er niet wordt gepeild, kan de temperatuurweergave pas een actuele temperatuur tonen nadat de verwarmingspomp een minuut of twee heeft gedraaid.
Circulatiemodus: is de spa geconfigureerd voor 24-uurscirculatie, dan draait de verwarmingspomp doorgaans continu. Omdat de verwarmingspomp altijd draait, houdt de spa in Ready-modus de ingestelde temperatuur vast en verwarmt zo nodig, zonder polling. In Rest-modus verwarmt de spa alleen tijdens de geprogrammeerde filtertijden, ook al wordt het water bij circulatiemodus voortdurend gefilterd.
Ready-in-Rest-modus: READY/REST verschijnt in de display wanneer de spa in Rest-modus staat en op Jet 1 wordt gedrukt. Er wordt vanuit gegaan dat de spa wordt gebruikt en hij zal naar de ingestelde temperatuur verwarmen. Pomp 1 hoog kunt u aan- en uitzetten, maar pomp 1 laag draait tot de ingestelde temperatuur is bereikt of er een uur is verstreken. Na een uur keert het systeem terug naar Rest-modus. Deze modus stelt u ook opnieuw in via het modusmenu.

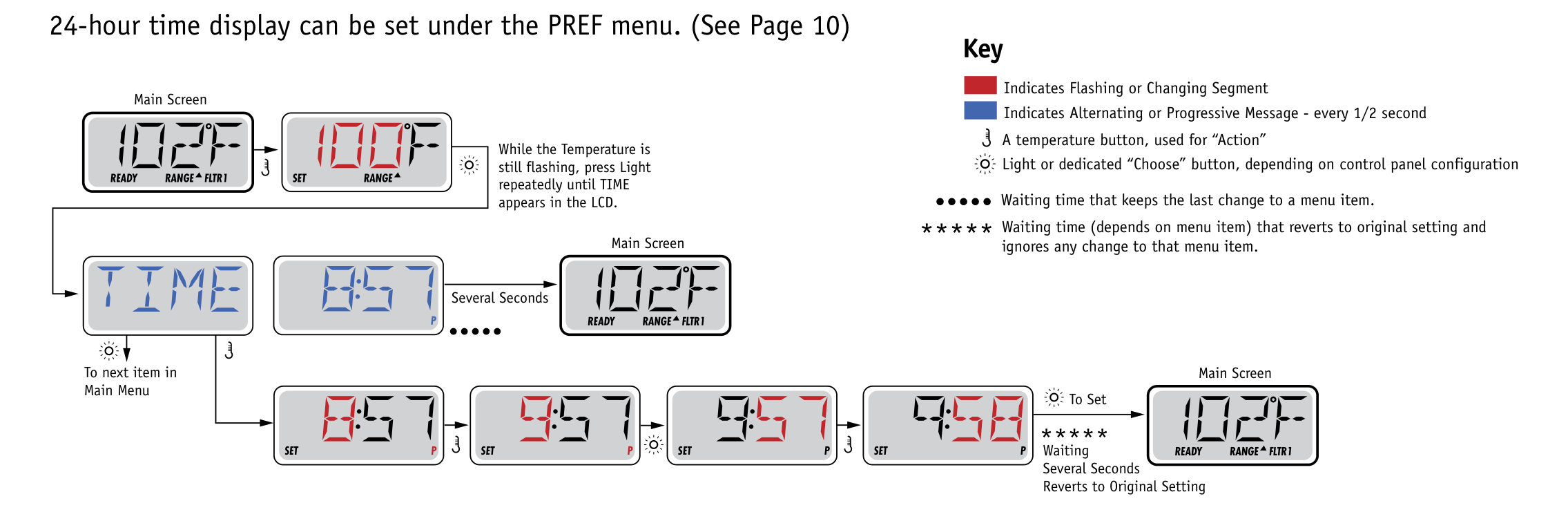

Tijd van de dag en beeld omkeren (Flip)
Tijd van de dag tonen en instellen
Het instellen van de tijd van de dag is belangrijk voor de filtertijden en andere achtergrondfuncties. Staat er geen tijd in het geheugen, dan knippert SET TIME in het TIME-menu. Een 24-uursweergave stelt u in via het PREF-menu.
Let op: wordt de stroom naar het systeem onderbroken, dan wordt de tijd van de dag niet bewaard. Het systeem blijft werken en alle andere gebruikersinstellingen blijven bewaard. Moeten filtercycli op een vast tijdstip draaien, dan zorgen de juiste kloktijd ervoor dat de filtertijden op de geprogrammeerde momenten terugkeren. Bij het opstarten staat het systeem standaard op 12:00 uur 's middags; een andere manier om de filtertijden normaal te houden is de spa op enig moment om 12:00 uur te starten. SET TIME blijft wel knipperen in het TIME-menu tot de tijd echt is ingesteld, maar omdat de spa om 12:00 uur startte, draaien de filtercycli zoals geprogrammeerd.
Flip (display omkeren)
Sommige panelen hebben een aparte FLIP-knop waarmee u de display met één knopdruk omdraait. Via het menu FLIP keert u de gesegmenteerde tekens om.

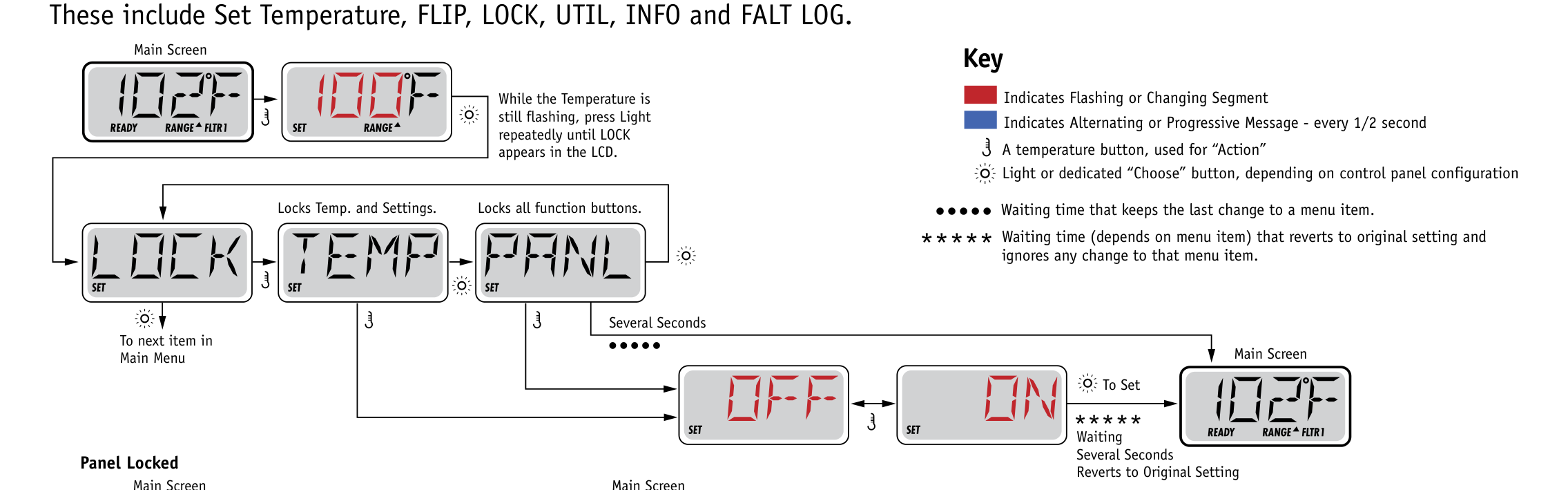

Bediening vergrendelen (Lock)
De regeling kan worden vergrendeld om ongebruik of temperatuurwijzigingen te voorkomen. Het vergrendelen van het paneel maakt de regelaar onbruikbaar, maar alle automatische functies blijven actief. Temperatuurvergrendeling laat jets en andere functies toe, maar de ingestelde temperatuur en andere geprogrammeerde instellingen kunnen niet worden gewijzigd. Met temperatuurvergrendeling blijft een beperkte menukeuze beschikbaar: ingestelde temperatuur, FLIP, LOCK, UTIL, INFO en FALT LOG.
Paneel vergrendeld: vergrendelt alle functieknoppen. LOCK blijft 3 seconden op de display staan en keert dan terug naar de normale weergave.
Temperatuur vergrendeld: vergrendelt temperatuur en instellingen. Drukt u op een temperatuurknop, dan toont het paneel zoals gewoonlijk de ingestelde temperatuur; probeert u daarna de temperatuur te resetten, dan verschijnt LOCK. Ook instelbare menu-items zijn vergrendeld. Overige functieknoppen werken normaal.
Ontgrendelen
Houd de temperatuurknop (of de Omhoog-knop, indien aanwezig) ingedrukt en druk langzaam twee keer op de Light-knop (kort indrukken en loslaten). Deze ontgrendelvolgorde werkt vanuit elk scherm dat op een vergrendeld paneel kan worden getoond. Let op: heeft het paneel zowel een Omhoog- als een Omlaag-knop, dan werkt in de ontgrendelvolgorde ALLEEN de Omhoog-knop.

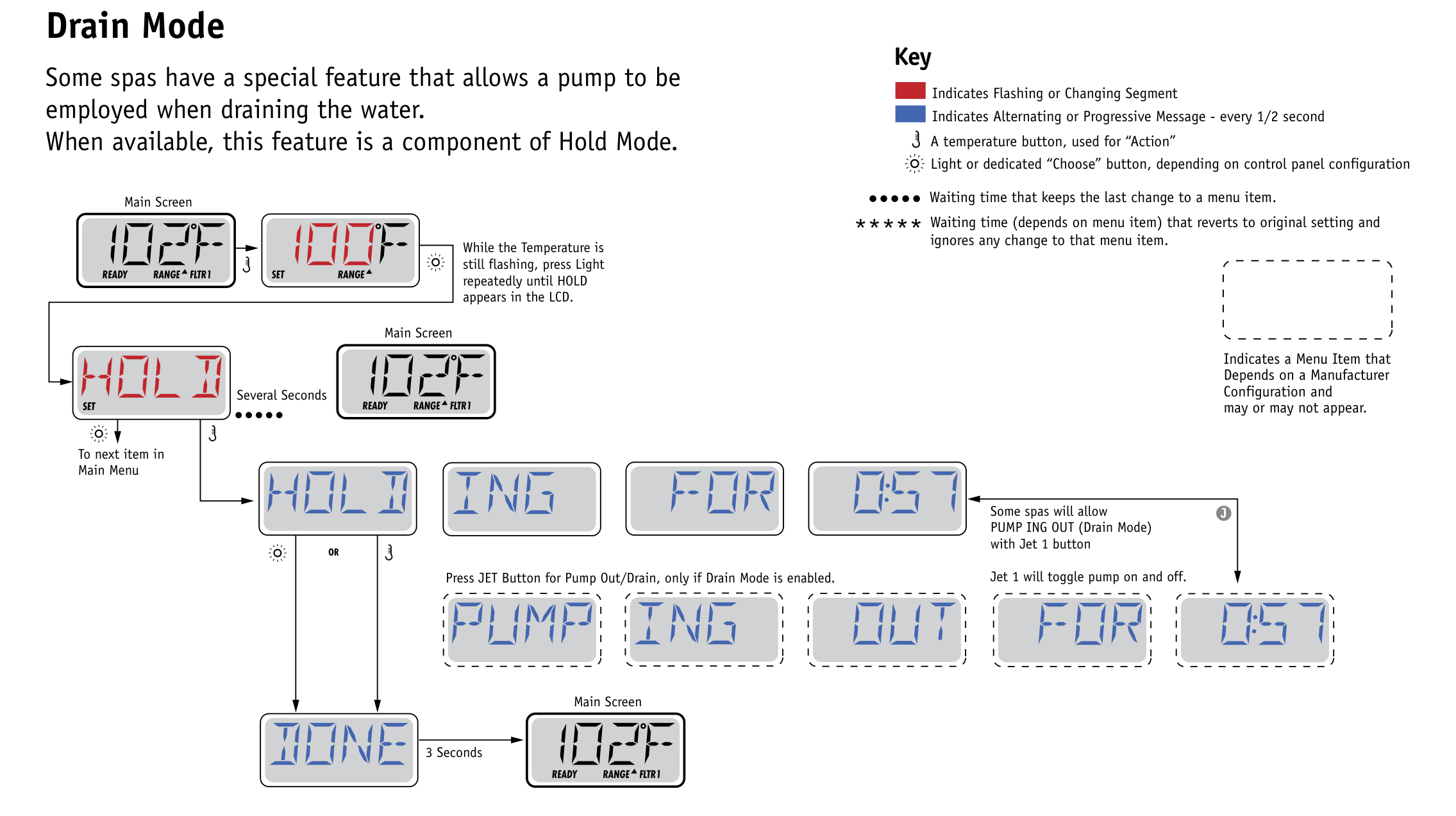

Hold (standby) – M037*
Hold-modus wordt gebruikt om de pompen uit te schakelen tijdens servicewerkzaamheden zoals het reinigen of vervangen van het filter. Hold-modus duurt 1 uur, tenzij u de modus eerder verlaat.
Lozingsmodus (Drain Mode)
Sommige spa's hebben een bijzondere functie waarmee een pomp kan worden gebruikt bij het afvoeren van het water. Waar beschikbaar, maakt deze functie deel uit van de Hold-modus: met de JET-knop start u het leegpompen (alleen als de lozingsmodus is ingeschakeld); met Jet 1 zet u de pomp aan en uit.

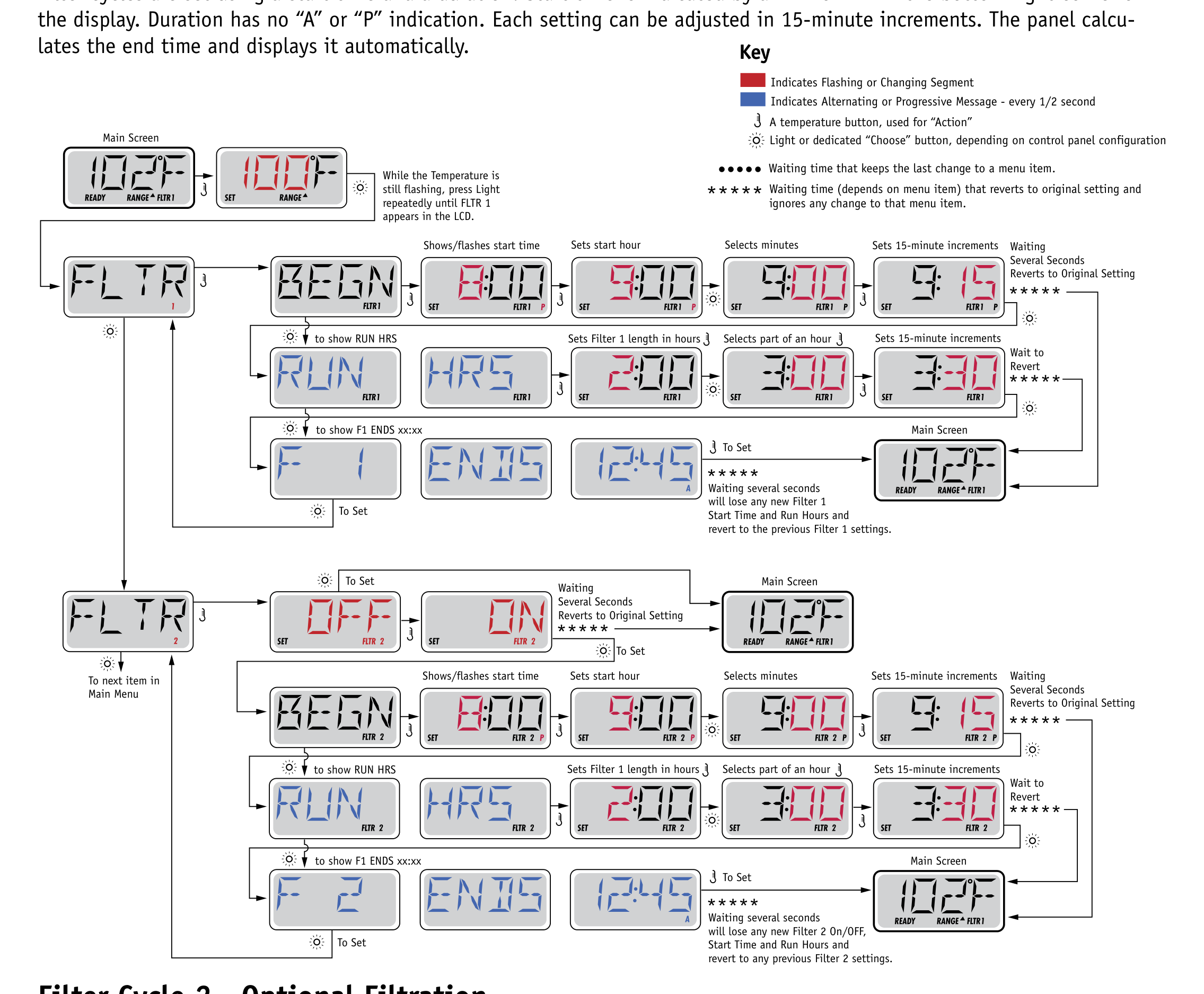

Filtratie instellen
Filtercycli stelt u in met een starttijd en een duur. De starttijd wordt aangegeven met een ”A” (ochtend) of ”P” (middag) rechtsonder in de display; de duur heeft geen A of P. Elke instelling is aanpasbaar in stappen van 15 minuten. Het paneel berekent de eindtijd en geeft die automatisch weer. Wacht u enkele seconden, dan gaan een nieuwe starttijd en duur verloren en keren de vorige filterinstellingen terug.
Filtercyclus 2 – optionele filtratie
Filtercyclus 2 staat standaard uit. Filtercyclus 1 en 2 kunnen overlappen, waardoor de totale filtratie met de overlapduur verkort.
Spoelcycli (Purge)
Om hygiënische omstandigheden te borgen, spoelen secundaire pompen en/of de blower aan het begin van elke filtercyclus kort water door hun eigen leidingen. Staat filtercyclus 1 op 24 uur, dan start het inschakelen van filtercyclus 2 een spoelcyclus op het moment waarop filtercyclus 2 begint.

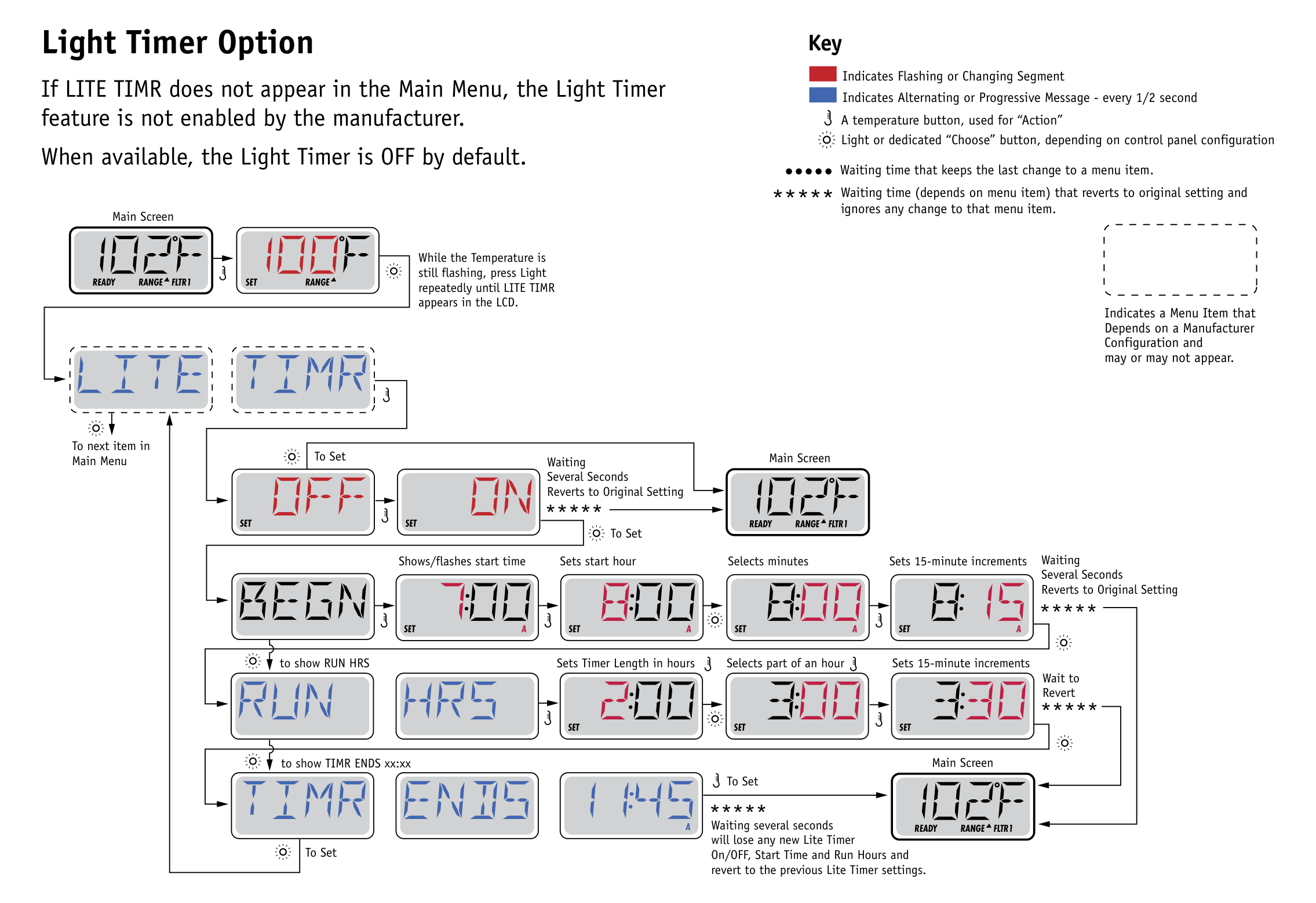

Light Timer-optie
Staat LITE TIMR niet in het hoofdmenu, dan is de lichttimerfunctie door de fabrikant niet ingeschakeld. Waar beschikbaar staat de lichttimer standaard uit. U stelt de timerlengte in uren, de begintuur, de minuten en het dagdeel in, telkens in stappen van 15 minuten; het paneel toont de eindtijd (TIMR ENDS). Wacht u enkele seconden, dan gaan nieuwe instellingen van de lichttimer verloren en keren de vorige instellingen terug.

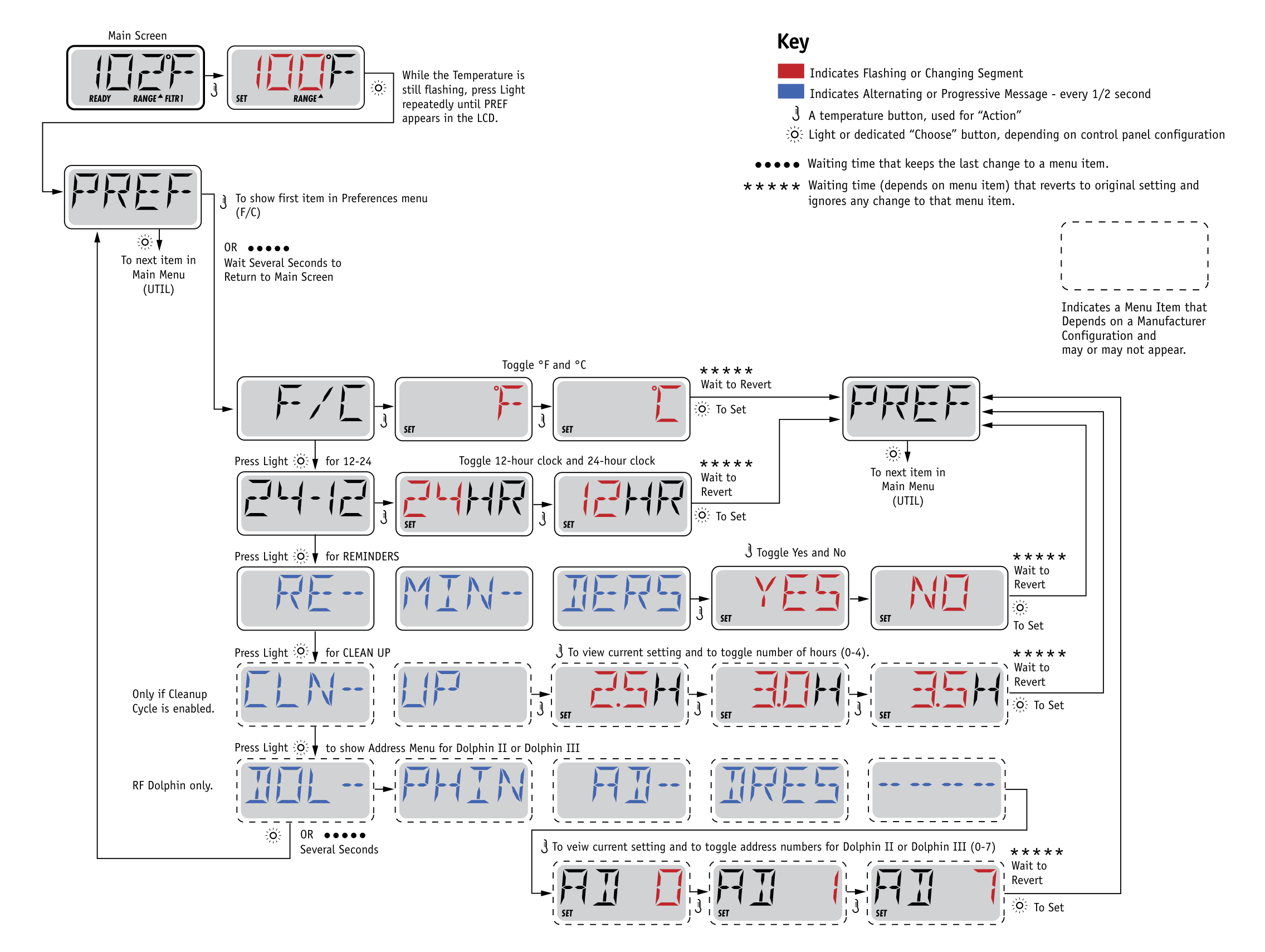

Voorkeuren (PREF)
- F / C (temperatuurweergave): wissel tussen Fahrenheit en Celsius.
- 12 / 24 (tijdweergave): zet de klok om tussen 12-uurs- en 24-uursweergave.
- RE-MIN-DERS (herinneringen): zet herinneringsmeldingen (zoals ”Clean Filter”) aan of uit.
- CLN-UP (opschonen): de duur van de opschooncyclus is niet altijd ingeschakeld en kan daardoor ontbreken. Waar beschikbaar stelt u in hoe lang pomp 1 na elk gebruik doorloopt; 0-4 uur is beschikbaar.
- DOL-PHIN AD-DRES (Dolphin II en Dolphin III): geldt alleen voor RF Dolphin. (Deze melding kan afhankelijk van de configuratie ontbreken.) Op 0 wordt geen adressering gebruikt; gebruik deze stand voor een Dolphin-afstandsbediening die vanaf de fabriek zonder adres is ingesteld. Tussen 1 en 7 is het getal het adres. Zie de Dolphin-handleiding voor details.

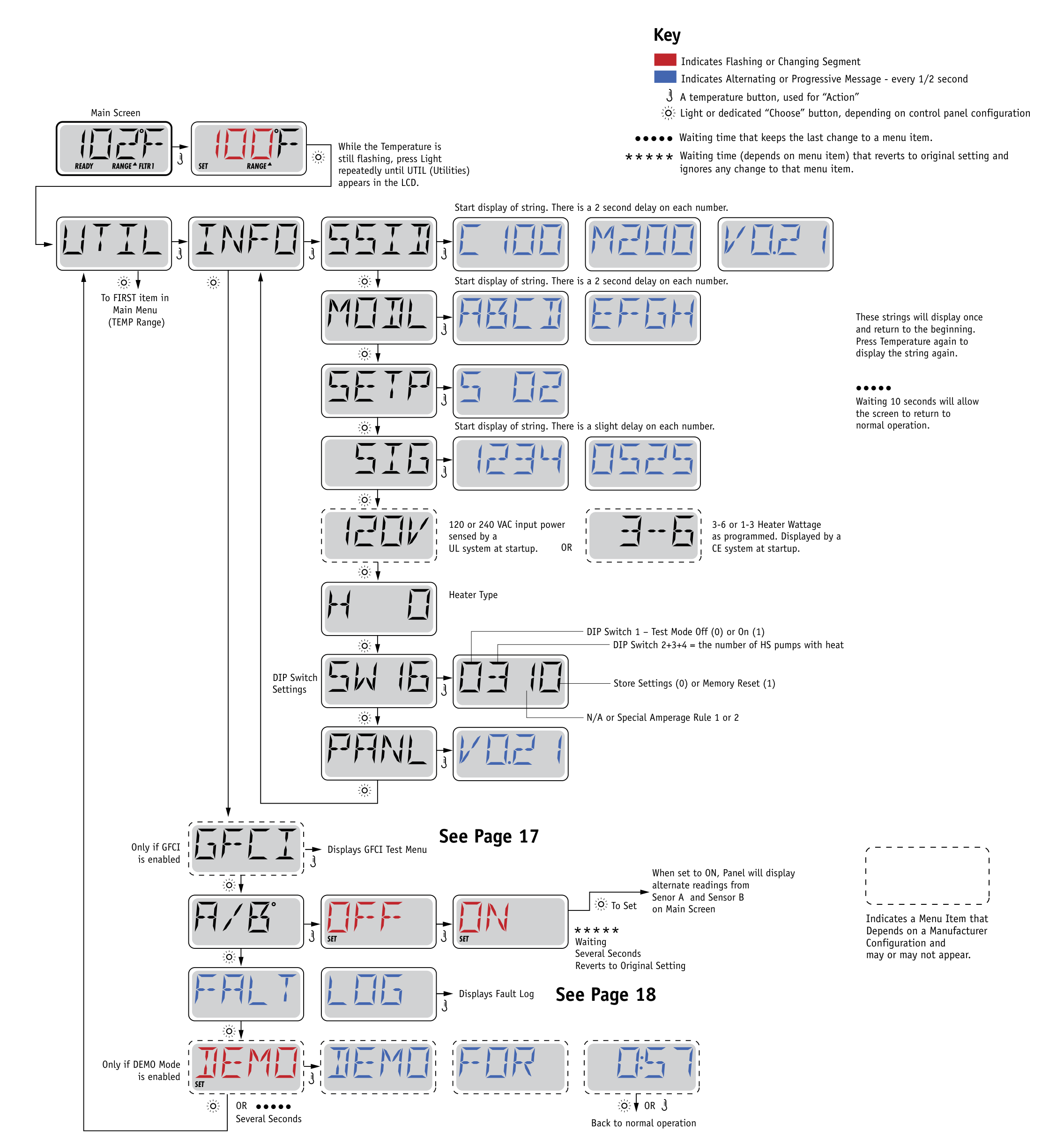

Hulpmiddelen en informatie (INFO en UTIL)
INFO (submenu systeeminformatie)
Het menu Systeeminformatie toont uiteenlopende instellingen en identificatie van het betreffende systeem. Terwijl u elk item uitlicht, wordt de detailinformatie onderaan het scherm getoond:
- SSID (software-ID): toont het software-ID-nummer van het systeem.
- MODL (systeemmodel): toont het modelnummer van het systeem.
- SETP (huidige setup): toont het momenteel geselecteerde configuratiesetupnummer.
- SIG (configuratiesignatuur): toont de checksum van het systeemconfiguratiebestand.
- Verwarmingsvoltage (niet gebruikt op CE-systemen): toont het ingestelde bedrijfsvoltage van de verwarming.
- Verwarmingsvermogen zoals in software geconfigureerd (alleen CE-systemen): toont een kilowattrating van de verwarming zoals geprogrammeerd in de regeling (1-3 of 3-6).
- H _ (verwarmingstype): toont een ID-nummer van het verwarmingstype.
- SW _ (DIP-schakelinstellingen): toont een getal dat de DIP-schakelaarstanden van S1 op de hoofdkaart weergeeft.
- PANL (paneelversie): toont het softwarenummer van het bedieningspaneel.
Overige hulpmiddelen (Utilities)
Naast INFO bevat het Utilities-menu het volgende:
- GFCI (GFCI-test): (niet beschikbaar op CE-systemen.) De GFCI-test is niet altijd ingeschakeld en kan daardoor ontbreken. Dit scherm maakt het mogelijk de GFCI handmatig vanaf het paneel te testen en de automatische testfunctie te resetten. Na een reset van de GFCI-testfunctie slaat de schakelaar binnen 7 dagen aan.
- A / B (sensor temperaturen A/B): staat dit op On, dan wisselt de temperatuurweergave af tussen de temperatuur van sensor A en sensor B in de verwarming.
- FALT LOG (foutenlogboek): het foutenlogboek is een overzicht van de laatste 24 storingen dat door een servicetechnicus kan worden ingezien.
- DEMO (demomodus): de demomodus is niet altijd ingeschakeld en kan daardoor ontbreken. Deze modus bedient meerdere apparaten in een volgorde om de verschillende functies van een bepaalde spa te demonstreren.

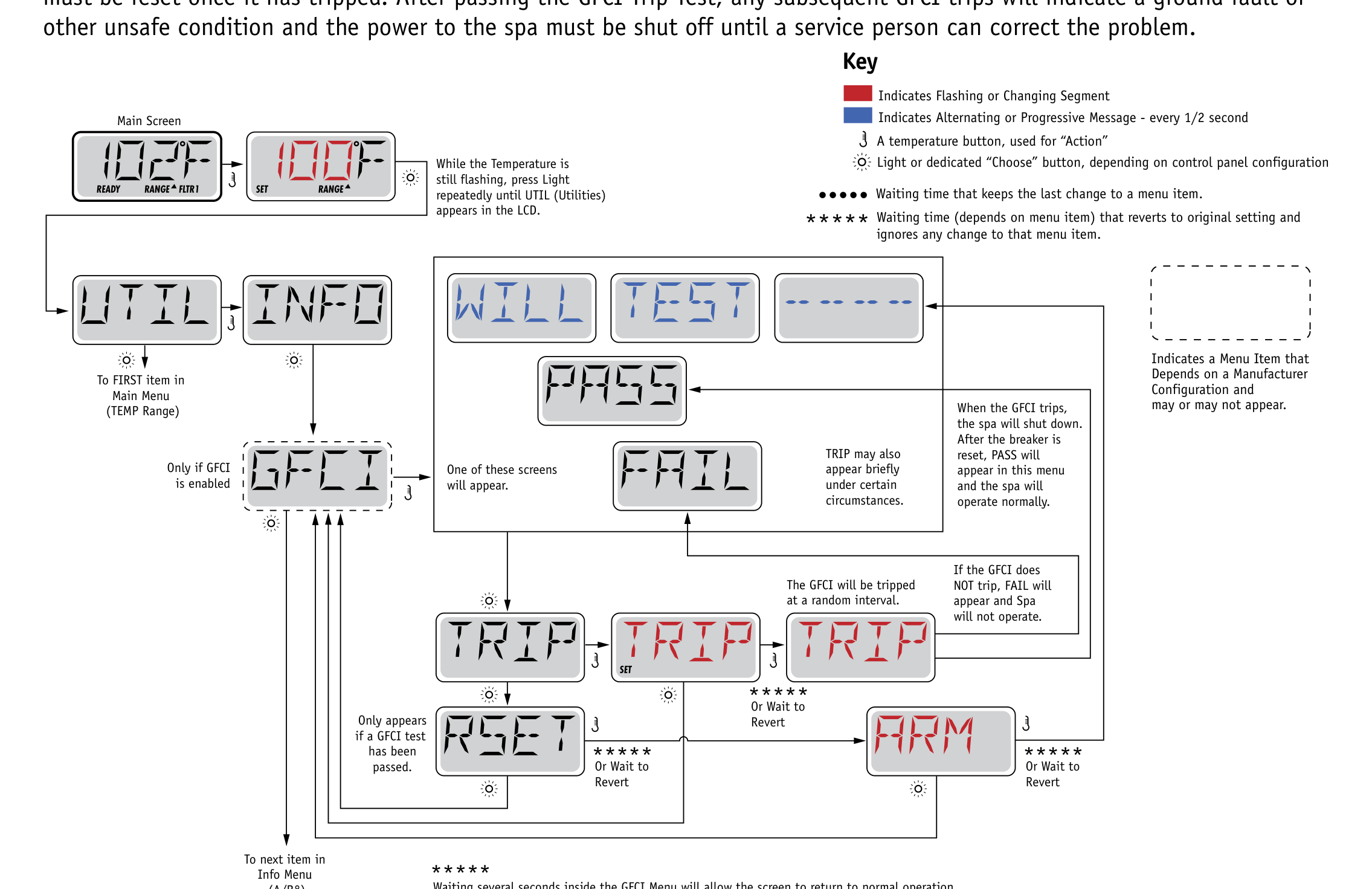

Utilities – GFCI-testfunctie
Niet beschikbaar op CE-systemen. Een GFCI is een belangrijk veiligheidsapparaat en verplichte uitrusting bij een spa-installatie.
Uw spa kan zijn uitgerust met een GFCI-beschermingsfunctie (alleen UL-systemen). Heeft de fabrikant deze functie ingeschakeld, dan moet de GFCI-aanslagtest plaatsvinden om de spa goed te laten functioneren. Binnen 1 tot 7 dagen na het opstarten laat de spa de GFCI aanslaan om deze te testen (het aantal dagen is vanaf de fabriek geprogrammeerd). De GFCI moet na het aanslaan worden gereset. Na het slagen voor de GFCI-test wijst elke volgende aanslag op een aardfout of een andere onveilige situatie en moet de stroom naar de spa worden uitgeschakeld tot een servicepartner het probleem heeft verholpen.
De GFCI-aanslagtest forceren
De installateur kan de GFCI-aanslagtest eerder laten plaatsvinden door deze via het bovenstaande menu te starten. De GFCI moet binnen enkele seconden aanslaan en de spa moet uitschakelen. Gebeurt dat niet, schakel dan de stroom uit en controleer handmatig of een GFCI-automaat is geplaatst en of de kring en de spa correct zijn bedraad. Controleer de werking van de GFCI met de eigen testknop. Zet de stroom weer aan en herhaal de GFCI-aanslagtest.
Als de GFCI door de test is aangeslagen, reset u de GFCI en werkt de spa daarna normaal. U kunt een geslaagde test verifiëren door naar het bovenstaande menu te navigeren: na een druk op een temperatuurknop verschijnt PASS op het GFCI-scherm.
Waarschuwing: de eindgebruiker moet leren dat deze eenmalige test komt en hoe de GFCI juist wordt gereset. Bestaan er vorstcondities, dan moet een GFCI onmiddellijk worden gereset, anders kan spa-beschadiging ontstaan. De eindgebruiker moet altijd leren om de GFCI regelmatig te testen en te resetten.

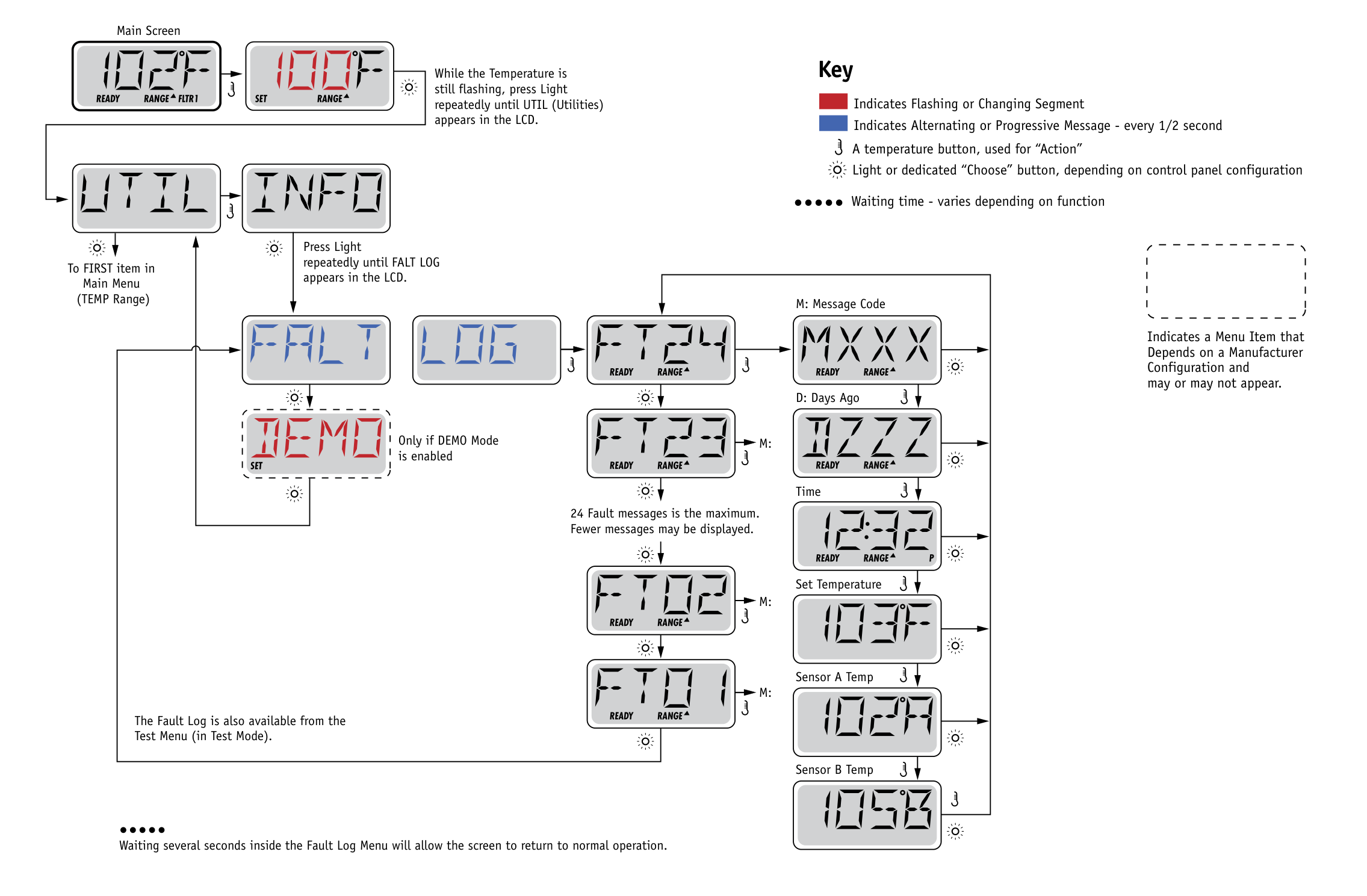

Utilities – Foutenlogboek (Fault Log)
Wie de historie kent, weet veel: het foutenlogboek bewaart tot 24 gebeurtenissen in het geheugen, in te zien via het Fault Log-menu. Elke gebeurtenis legt een storingscode vast, het aantal dagen geleden, het tijdstip van de storing, de ingestelde temperatuur tijdens de storing en de temperaturen van sensor A en sensor B. Maximaal 24 storingsmeldingen; er kunnen er ook minder worden getoond. Het foutenlogboek is ook bereikbaar vanuit het testmenu (in testmodus). Wacht u enkele seconden in het Fault Log-menu, dan keert het scherm terug naar de normale werking.
Meldingen en storingscodes
Algemene meldingen
| Code | Betekenis | Vereiste actie |
|---|---|---|
| M019 | Ontluchtmodus (Priming Mode). Bij elke keer dat de spa wordt opgestart, komt hij in de ontluchtmodus. Het doel is dat u elke pomp kunt laten draaien en handmatig controleert dat de pompen zijn ontlucht (lucht is verwijderd) en er water stroomt. Dat vraagt doorgaans om het apart bekijken van de uitstroom van elke pomp en is in normaal bedrijf meestal niet mogelijk. De ontluchtmodus duurt 4 minuten, maar u kunt hem eerder verlaten door op een temperatuurknop te drukken. Tijdens de ontluchtmodus mag de verwarming niet draaien. | Let op: heeft uw spa een circulatiepomp, dan gaat die in de ontluchtmodus mee aan met Jets 1. Na het verlaten van de ontluchtmodus draait de circulatiepomp zelfstandig door. |
| M029 | Water is te heet (OHS). Eén van de watertemperatuursensoren heeft een spa-watertemperatuur van 110 °F (43,3 °C) gemeten en de spa-functies zijn uitgeschakeld. Het systeem reset automatisch zodra de watertemperatuur onder 108 °F (42,2 °C) komt. | Controleer op langdurig pompgebruik of een hoge omgevingstemperatuur. Deze melding kunt u vanaf het paneel resetten met een willekeurige knopdruk. |
| — | Te koud – vorstbeveiliging. Er is een mogelijke vorstconditie gedetecteerd of de hulp-vrostschakelaar is gesloten; alle pompen en de blower zijn geactiveerd. Ze blijven ten minste 4 minuten aan nadat de mogelijke vorstconditie is geëindigd of wanneer de hulp-vrostschakelaar opent. In sommige gevallen gaan pompen aan en uit en kan de verwarming tijdens de vorstbeveiliging draaien. | Dit is een bedrijfsbericht, geen foutmelding. Geen actie nodig. |
| — | Watertemperatuur onbekend. | Nadat de pomp 1 minuut heeft gedraaid, wordt de temperatuur weergegeven. |
| M033 | Veiligheidsstop – blokkade zuigopening. De melding geeft aan dat de vacuümschakelaar is gesloten. Dat gebeurt bij een zuigprobleem of wanneer een mogelijke ingesloten situatie is voorkomen. (Let op: niet alle spa's hebben deze functie.) | Neem contact op met uw dealer of serviceorganisatie. Deze melding kunt u vanaf het paneel resetten met een willekeurige knopdruk. |
Meldingen rond de verwarming
| Code | Betekenis | Vereiste actie |
|---|---|---|
| M016 | Doorstroming verwarming verminderd (HFL). Er is mogelijk niet genoeg waterdoorstroming door de verwarming om de warmte van het verwarmingselement af te voeren. De opstart van de verwarming begint na circa 1 minuut opnieuw. | Zie ”Controles rond doorstroming” hieronder. |
| M017 | Doorstroming verwarming verminderd (LF). Er is niet genoeg waterdoorstroming door de verwarming om de warmte af te voeren en de verwarming is uitgeschakeld. | Zie ”Controles rond doorstroming”. Na het oplossen van het probleem moet u op een willekeurige knop drukken om te resetten en de opstart van de verwarming te beginnen. |
| M028 | Verwarming mogelijk droog (dr). Mogelijk een droge verwarming, of niet genoeg water in de verwarming om te starten. De spa is 15 minuten uitgeschakeld. | Druk op een willekeurige knop om de opstart van de verwarming te resetten. Zie ”Controles rond doorstroming”. |
| M027 | Verwarming is droog. Er is niet genoeg water in de verwarming om te starten. De spa is uitgeschakeld. | Na het oplossen van het probleem moet u op een willekeurige knop drukken om te resetten en de opstart van de verwarming te herstarten. Zie ”Controles rond doorstroming”. |
| M030 | Verwarming is te heet (OHH). Eén van de watertemperatuursensoren heeft 118 °F (47,8 °C) in de verwarming gemeten en de spa is uitgeschakeld. | Druk op een willekeurige knop om te resetten zodra het water onder 108 °F (42,2 °C) is. Zie ”Controles rond doorstroming”. |
| — | Een resetmelding kan samen met andere meldingen verschijnen. Sommige fouten vragen erom dat de stroom wordt verwijderd en weer wordt teruggegeven. | Controles rond doorstroming: controleer het waterniveau, beperkingen in de zuigdoorstroming, gesloten kleppen, ingesloten lucht, te veel gesloten jets en het ontluchten van de pomp. Op sommige systemen kan, zelfs wanneer de spa is uitgeschakeld, af en toe apparatuur aangaan om de temperatuur te blijven volgen of voor vorstbeveiliging. |
Meldingen rond sensoren en overige meldingen
| Code | Betekenis | Vereiste actie |
|---|---|---|
| M015 | Sensorbalans is slecht. De temperatuursensoren zijn MOGELIJK 2 °F of 3 °F uit balans. | Bel voor service. |
| M026 | Sensorbalans is slecht. De temperatuursensoren ZIJN uit balans. De storing staat ten minste 1 uur vast. | Bel voor service. Deze melding kunt u vanaf het paneel resetten met een willekeurige knopdruk. |
| M031 / M032 | Sensorstoring – sensor A: M031, sensor B: M032. Een temperatuursensor of sensorkring is defect. | Bel voor service. |
| — | Geen communicatie. Het bedieningspaneel ontvangt geen communicatie van het systeem. | Bel voor service. |
| — | Pre-productiesoftware. Het regelsysteem draait met testsoftware. | Bel voor service. |
| °T | °F of °C is vervangen door °T. Het regelsysteem staat in testmodus. | Bel voor service. |
Systeemmeldingen
| Code | Betekenis | Vereiste actie |
|---|---|---|
| M022 | Geheugenstoring – checksumfout. Bij het opstarten is de programmachecksumtest mislukt. Dit wijst op een probleem met de firmware (bedrijfsprogramma). | Servicebezoek nodig. Deze melding kunt u vanaf het paneel resetten met een willekeurige knopdruk. |
| M020 | Geheugenstoring – klokfout. (Niet van toepassing op de BP1500.) | Neem contact op met uw dealer of serviceorganisatie. |
| M036 | GFCI-storing – systeem kon de GFCI niet testen/aanslaan. Alleen Noord-Amerika. Kan wijzen op een onveilige installatie. | Neem contact op met uw dealer of serviceorganisatie. |
| M035 | Een pomp leek aan te staan bij de vorige stroomtoevoer van de spa. | SLAAT DE STROOM VAN DE SPA UIT. GA NIET HET WATER IN. Neem contact op met uw dealer of serviceorganisatie. |
| M034 | Een pomp lijkt aan te staan. Het water kan oververhit zijn. | SLAAT DE STROOM VAN DE SPA UIT. GA NIET HET WATER IN. Neem contact op met uw dealer of serviceorganisatie. |
| — | Configuratiefout – de spa start niet op. | Neem contact op met uw dealer of serviceorganisatie. |
| M021 | Geheugenwaarschuwing – permanent geheugen gereset. Verschijnt na elke wijziging van de systeeminstellingen. | Neem contact op met uw dealer of serviceorganisatie als deze melding bij meer dan één opstart verschijnt, of als hij verschijnt nadat het systeem enige tijd normaal heeft gedraaid. Deze melding kunt u vanaf het paneel resetten met een willekeurige knopdruk. |
Herinneringsmeldingen
Herinneringsmeldingen wisselen af met de temperatuur of de normale weergave en verschijnen op een vaste planning. U kunt ze resetten door op een temperatuurknop te drukken. Via het PREF-menu kunt u herinneringen onderdrukken. Fabrikant kunnen herinneringen afzonderlijk kiezen: volledig uit, of een beperkt aantal op een bepaald model. De frequentie van elke herinnering (bijv. 7 dagen) kan door de fabrikant worden vastgesteld.
| Frequentie | Herinnering | Wat te doen |
|---|---|---|
| 7 dagen | Controleer de pH. | Meet de pH met een testset en stel de pH bij met de juiste chemicaliën. |
| 7 dagen | Controleer het desinfectiemiddel. | Meet het desinfectiemiddelniveau en de overige waterchemie met een testset en stel bij met de juiste chemicaliën. |
| 30 dagen | Maak het filter schoon. | Reinig het filtermedium volgens de instructies van de fabrikant. Zie HOLD. |
| 30 dagen | Test de GFCI (of RCD). | De aardlekautomaat (GFCI) of aardlekbeveiliging (RCD) is een belangrijk veiligheidsapparaat en moet regelmatig worden getest om de betrouwbaarheid te verifiëren. Elke gebruiker moet leren om de GFCI of RCD van de spa-installatie veilig te testen. Een GFCI of RCD heeft TEST- en RESET-knoppen waarmee de werking kan worden gecontroleerd. |
| 90 dagen | Wissel het water. | Vervang het spa-water regelmatig om de chemische balans en hygiënische omstandigheden te borgen. |
| 180 dagen | Behandel de afdekking. | Vinyl-afdekkingen moeten worden gereinigd en behandeld voor een maximale levensduur. |
| 180 dagen | Behandel het hout. | Houten omkadering en meubels moeten volgens de instructies van de fabrikant worden gereinigd en behandeld voor een maximale levensduur. |
| 365 dagen | Vervang het filter. | Filters moeten af en toe worden vervangen om de spa-functie en hygiënische omstandigheden te borgen. |
| Na behoefte | Mineraalpatroon. | Plaats een nieuw mineraalpatroon. |
Waarschuwing: bestaan er vorstcondities, dan moet een GFCI of RCD onmiddellijk worden gereset, anders kan spa-beschadiging ontstaan. De eindgebruiker moet altijd leren om de GFCI of RCD regelmatig te testen en te resetten.
Basisrichtlijnen installatie en configuratie
- Gebruik uitsluitend koperen aders van minimaal 6 AWG.
- Aandraaimoment veldaansluitingen tussen 21 en 23 in lbs.
- Voorzie bij installatie van goed bereikbare loskoppelmogelijkheden.
- Permanente stroomtoevoer.
- Sluit alleen aan op een kring die is beveiligd door een klasse A aardlekautomaat (GFCI) of aardlekbeveiliging (RCD), gemonteerd op ten minste 1,52 m (5 ft) van de binnenwanden van de spa en binnen zichtafstand van de apparatuurruimte.
- CSA-behuizing: type 2.
- Zie het bedradingsschema aan de binnenkant van het deksel van de behuizing.
- Zie de installatie- en veiligheidsinstructies van de spa-fabrikant.
- Waarschuwing: mensen met infectieziekten mogen geen spa of whirlpool gebruiken.
- Waarschuwing: let op bij het in- en uitstappen om letsel te voorkomen.
- Waarschuwing: gebruik geen spa of whirlpool direct na zware inspanning.
- Waarschuwing: langdurig onderdompelen in een spa of whirlpool kan schadelijk zijn voor uw gezondheid.
- Waarschuwing: onderhoud de waterchemie volgens de instructies van de fabrikant.
- Waarschuwing: de apparatuur en regeling moeten op ten minste 1,5 m horizontale afstand van de spa of whirlpool staan.
- Waarschuwing! GFCI- of RCD-bescherming: de eigenaar moet de GFCI of RCD regelmatig testen en resetten om de werking te verifiëren.
Samenvatting en veelgestelde vragen
Het TP600/TP400-paneel bedient u met slechts twee of drie knoppen: de temperatuurknop(len) voor de actie en de Light-knop om door de menu's te lopen (temperatuur, bereik, modus, tijd, flip, lock, hold, filtercycli, lichttimer, voorkeuren, info en utilities). Vergeet vooral niet de tijd van de dag in te stellen, want daar hangen de filtertijden aan vast. De meldingen zijn netjes per M-code te herleiden: doorstromings- en verwarmingsstoringen (M016/M017/M027/M028/M030) lost u meestal op met een waterpeil- en controle, sensorstoringen (M015/M026/M031/M032) vragen om service, en vorstbeveiliging is juist een normaal bedrijfsbericht. De twee misvattingen die we het vaakst horen: ”de display toont altijd de echte watertemperatuur” (pas na circa 1 minuut pompen) en ”LOCK betekent defect” (het is gewoon een vergrendeling die u met de Omhoog-knop plus twee keer Light weer opheft).
FAQ
Hoe stel ik de temperatuur in op de spa display TP 600 of TP 400?
Druk op een temperatuurknop (Omhoog/Omlaag of de enkele Temp-knop) tot de temperatuur knippert en stel daarna met dezelfde knop de gewenste temperatuur in. Stopt de LCD met knipperen, dan verwarmt de spa zo nodig naar de nieuwe instelling. Houdt u de knop ingedrukt, dan loopt de temperatuur door tot u loslaat. Het hoge bereik loopt doorgaans van 80 °F tot 104 °F, het lage bereik van 50 °F tot 99 °F.
Hoe zet ik de filtercycli op de TP600/TP400?
Druk op een temperatuurknop tot de temperatuur knippert en druk daarna herhaaldelijk op Light tot FLTR 1 op de LCD verschijnt. Stel de begintijd (in 15-minutenstappen, met A of P als dagdeel) en de looptijd in uren in; het paneel toont de eindtijd (F1 ENDS) automatisch. Filtercyclus 2 staat standaard uit en schakelt u via het FLTR 2-menu in. Wacht u enkele seconden zonder op te slaan, dan keren de vorige instellingen terug.
Wat betekent de M016-, M017- of dr-melding op mijn spa-display?
Dit zijn doorstromingsmeldingen: er stroomt te weinig water door de verwarming om de warmte af te voeren. Controleer het waterniveau, zuigbeperkingen, gesloten kleppen, ingesloten lucht, te veel gesloten jets en het ontluchten van de pomp. Bij M028 (mogelijk droge verwarming) is de spa 15 minuten uit; na het oplossen drukt u op een willekeurige knop om de opstart van de verwarming te resetten. Blijft het probleem, neem dan contact op met uw dealer of serviceorganisatie.
Hoe ontgrendel ik een vergrendeld TP600/TP400-paneel?
Houd de temperatuurknop ingedrukt (bij een paneel met Omhoog- en Omlaag-knoppen ALLEEN de Omhoog-knop) en druk langzaam twee keer kort op de Light-knop. Deze ontgrendelvolgorde werkt vanuit elk scherm en heft zowel de paneel- als de temperatuurvergrendeling op; LOCK verdwijnt en de bediening werkt weer normaal.
Conclusie
Met deze handleiding bedient u de Balboa TP400- en TP600-panelen volledig: van het vullen en ontluchten van de pompen tot temperatuur, dubbele temperatuurbereiken, Ready/Rest-modi, filtercycli, voorkeuren, GFCI-test en elke storingscode op de display. Vergelijkt u spa-displaypanelen met elkaar, dan leest u in onze bloggidsen meer over de populaire modellen. Voor vervangende pompen, verwarmingen, sensoren en overige componenten kijkt u in onze categorie spa-onderdelen.
