Spa display ML 900 (Mach 3): complete handleiding voor bediening en instellingen

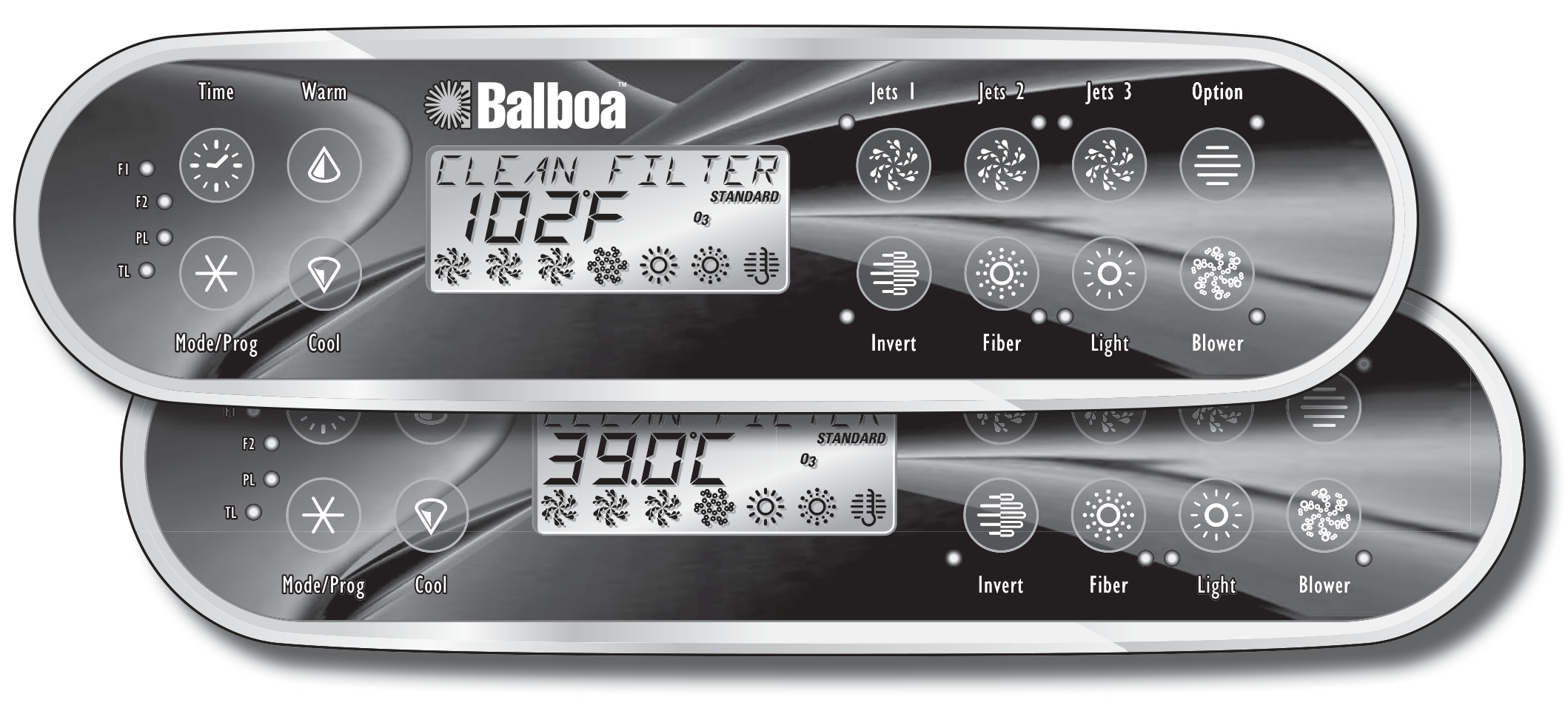

EL/GL-serie (Mach 3) regeling met ML900-paneel

Het ML900-paneel kan worden gebruikt met de EL8000-, EL5000-, EL2000- en EL1000-systemen. Deze handleiding noemt alle beschikbare functies. Uw spa reageert mogelijk niet precies zoals in dit document staat beschreven, omdat de werking per systeem en per apparatuur verschilt. Is uw spa niet volledig uitgerust, dan kunnen de knoppen op uw bedieningspaneel anders zijn geplaatst dan hier getoond.

De pomp die verantwoordelijk is voor verwarming en filtratie (pomp 1 op lage snelheid bij niet-circulatiesystemen, of de circulatiepomp bij circulatiesystemen) wordt hierna eenvoudigweg ”de pomp” genoemd.

Time-outs verwijzen naar een vooraf ingestelde tijdsduur waarin een functie werkt voordat deze automatisch uitschakelt. Bepaalde omstandigheden (filtercycli of vorst) kunnen ervoor zorgen dat een functie langer draait, terwijl storingen ervoor kunnen zorgen dat een functie korter draait. Het systeem houdt de time-outs bij, ongeacht andere omstandigheden.

In reeksen van meerdere knoppen geldt: drukt u de knoppen te snel achter elkaar, dan worden ze mogelijk niet geregistreerd.

Opmerking over EL- en GL-systemen: Mach 3 EL- en GL-systemen werken identiek, maar voldoen aan verschillende internationale eisen. Deze handleiding noemt voor het gemak EL-systemen, maar de informatie geldt voor zowel EL- als GL-producten.

Wanneer uw spa voor het eerst wordt geactiveerd, gaat deze in de Ontluchtingsmodus (Priming mode), nadat eerst enkele configuratiegegevens zijn getoond. Zie de M-7 installatiehandleiding voor volledige instructies over het inschakelen en het ontluchten van de pompen.

De Ontluchtingsmodus duurt maximaal 4 minuten; daarna begint de spa te verwarmen en houdt zij de watertemperatuur bij in de Standaardmodus. U kunt de Ontluchtingsmodus eerder afsluiten door op ”Warm” of ”Cool” te drukken.

– Verwarmingspictogram: geeft de verschillende stadia van verwarming aan.

– Jets-pictogram: draait snel bij hoge snelheid; draait langzaam bij lage snelheid.

– Blower-pictogram: het grootst bij de hoogste snelheid; het kleinst bij de laagste snelheid.

– Glasvezellicht-pictogram: draait wanneer het wiel aan staat; staat stil wanneer het wiel uit staat.

&ndquo;Light”-pictogram: bij gedimd licht toont de LCD de middelste cirkel plus één kwart van de lichtbundels. De helft van de lichtbundels verschijnt bij middelbare helderheid, en alle lichtbundels bij fel licht.

Time (klok)

Wanneer de tijd niet is geprogrammeerd, knippert het TIME-pictogram. Om de tijd in te stellen drukt u op ”Time” en daarna op ”Mode/Prog”. Gebruik de knoppen ”Warm” en ”Cool” om de tijd bij te stellen. Zie hieronder voor uitgebreide instructies. (Tijdsinstellingen gaan op EL1000 en sommige EL2000-systemen verloren bij stroomuitval; de tijd moet bij elke inschakeling opnieuw worden geprogrammeerd.)

Heeft uw spa een optionele pH/ORP-sensor (niet beschikbaar op EL1000 en sommige EL2000-systemen), dan toont een tweevoudige druk op ”Time” de huidige pH-waarde; een drievoudige druk toont de huidige ORP-waarde.

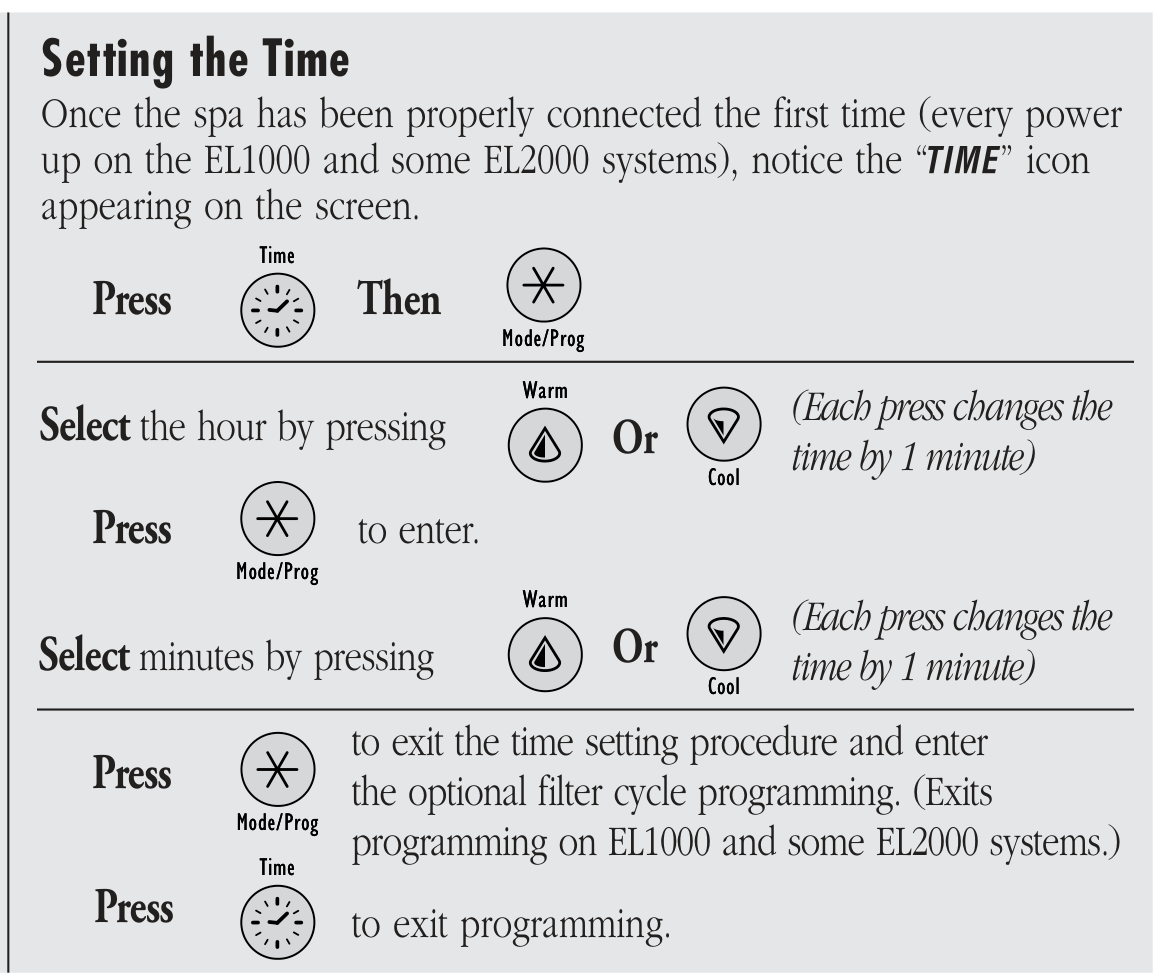

De tijd instellen

Zodra de spa de eerste keer correct is aangesloten (bij elke inschakeling op EL1000 en sommige EL2000-systemen), verschijnt het TIME-pictogram op het scherm.

Druk op ”Time”, dan op ”Mode/Prog”. Selecteer het uur met ”Warm” of ”Cool” (elke druk verandert de tijd met 1 minuut) en bevestig met ”Mode/Prog”. Selecteer de minuten op dezelfde manier met ”Warm” of ”Cool”. Druk op ”Mode/Prog” om de tijdsinstelling af te sluiten en naar het optionele filtercyclusprogrammeren te gaan (sluit het programmeren af op EL1000 en sommige EL2000-systemen). Druk ten slotte op ”Time” om het programmeren te verlaten.

Temp Set (80°F–104°F / 26,0 °C–40,0 °C)

De laatst gemeten temperatuur staat voortdurend op de LCD.

Let op: de getoonde laatst gemeten spa-temperatuur is alleen actueel wanneer de pomp minimaal 1 minuut heeft gedraaid.

Warm/Cool

Druk één keer op ”Warm” of ”Cool” om de ingestelde temperatuur te zien. Elke volgende druk op een van deze knoppen verhoogt of verlaagt de ingestelde temperatuur, afhankelijk van welke knop u indrukt. Na drie seconden toont de LCD automatisch weer de laatst gemeten spa-temperatuur.

Mode/Prog

Deze knop wisselt tussen de modi Standaard, Economy en Slaap. Druk op ”Mode/Prog” om het modusprogrammeren te openen, druk op ”Cool” om door de modi te bladeren tot de gewenste modus (de LCD knippert tot de keuze is bevestigd), en druk daarna op ”Mode/Prog” om de selectie te bevestigen.

Standaardmodus handhaaft de gewenste temperatuur. De laatst gemeten spa-temperatuur is overigens alleen actueel wanneer de pomp minimaal 1 minuut heeft gedraaid. Het STANDARD-pictogram blijft zichtbaar tot de modus wordt gewijzigd.

Economymodus verwarmt de spa alleen tijdens de filtercycli tot de ingestelde temperatuur. Het ECONOMY-pictogram blijft zichtbaar tot de modus wordt gewijzigd.

Drukt u op ”Jets 1” terwijl de spa in de Economymodus staat, dan gaat de spa naar de modus Standaard-in-Economy: deze werkt hetzelfde als de Standaardmodus en schakelt na 1 uur automatisch terug naar de Economymodus. In deze modus worden zowel het STANDARD- als het ECONOMY-pictogram getoond. Drukt u gedurende deze tijd op ”Mode/Prog”, dan keert de spa onmiddellijk terug naar de Economymodus.

Slaapmodus verwarmt de spa alleen tijdens de filtercycli tot binnen 20°F (11 °C) van de ingestelde temperatuur. Het SLEEP-pictogram blijft zichtbaar tot de modus wordt gewijzigd.

Stand-byModus

Drukt u op ”Warm” of ”Cool” en daarna op ”Jets 2”, dan schakelen alle spafuncties tijdelijk uit. Dit is handig bij het vervangen van een filter. Elke knopdruk herstelt de spa. Op sommige systemen bedient ”Jets 1” de pomp in de Stand-byModus (”Drain Mode”, afvoermodus). Druk in dat geval op een andere knop om af te sluiten. Het systeem keert na 1 uur terug naar de vorige modus.

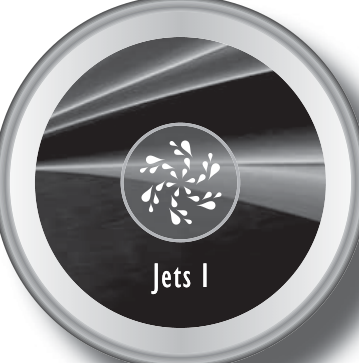

Jets 1

Druk één keer op ”Jets 1” om pomp 1 in of uit te schakelen en, indien aanwezig, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt zij uit na een time-outperiode. De time-out van de lage snelheid van pomp 1 kan op sommige systemen oplopen tot 4 uur.

Bij niet-circulatiesystemen draait de lage snelheid van pomp 1 wanneer de blower of een andere pomp aan staat. Zij kan ook elke 30 minuten gedurende ten minste 1 minuut activeren om de spa-temperatuur te meten (polling) en, afhankelijk van de modus, tot de ingestelde temperatuur te verwarmen. Wanneer de lage snelheid automatisch inschakelt, kan deze niet via het paneel worden uitgezet; de hoge snelheid kan wel worden gestart.

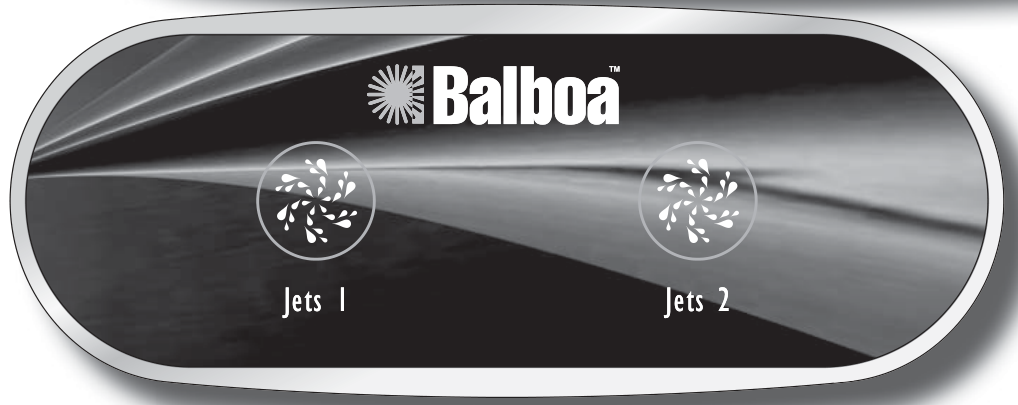

Jets 2 (optioneel op sommige systemen)

Druk één keer op ”Jets 2” om pomp 2 in of uit te schakelen en, bij een twee-snelhedenpomp, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt zij uit na een time-outperiode.

Jets 3 (optioneel op sommige systemen)

Druk één keer op ”Jets 3” om pomp 3 in of uit te schakelen en, bij een twee-snelhedenpomp, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt zij uit na een time-outperiode.

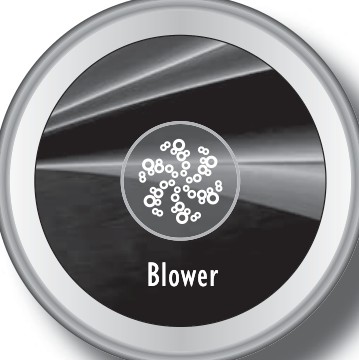

Blower

Eén-snelheidsbediening: aan/uit; twee-snelheidsbediening: midden/hoog/uit; of drie-snelheidsbediening: laag/midden/hoog/uit. Blijft de blower aan staan, dan schakelt deze automatisch uit na een time-outperiode.

Invert

Druk op ”Invert” om de cijfers op de display ondersteboven te tonen. Druk nogmaals om de display weer normaal (goed-leesbaar) weer te geven.

Vooringestelde filtercycli

Bij alle systemen draaien de pomp en de ozongenerator tijdens de filtratie. Aan het begin van elke filtercyclus draait de blower kort op zijn hoogste snelheid om de luchtkanalen te spoelen. Ook de laagste snelheid van de andere pompen en de mister (sproeier) draaien kort mee. Op sommige circulatiesystemen kan pomp 1 ook de hele filtercyclus meedraaien.

(Het volgende geldt voor alle systemen die op tijdstippen worden geprogrammeerd.)

Er zijn twee filtercycli per dag. De begin- en eindtijden van elke cyclus zijn programmeerbaar. Stel eerst de klok in zoals hierboven beschreven en druk daarna op ”Mode/Prog” om naar de volgende instelling te gaan (of om na de laatste instelling af te sluiten). De standaardfiltercycli kunnen per systeem verschillen; een veelvoorkomende standaard is 8:00–10:00 uur en 20:00–22:00 uur. Druk op ”Time” en daarna op ”Mode/Prog” om door de filterinstellingen te bladeren en te zien hoe ze momenteel staan.

Elke filtercyclus bedient automatisch de pomp gedurende de hele cyclus. Het filter 1-pictogram F1 licht op wanneer filter 1 draait; het filter 2-pictogram F2 licht op wanneer filter 2 draait.

(Het volgende geldt specifiek voor EL2000- en EL1000-systemen die op duur worden geprogrammeerd in plaats van op tijdstip.)

De eerste filtercyclus (”dag”) begint 6 minuten nadat de spa is ingeschakeld; de tweede cyclus (”nacht”) begint 12 uur later. De filterduur is programmeerbaar van 1 tot 12 uur. De standaardduur kan per systeem verschillen. Om te programmeren drukt u op ”Warm” of ”Cool” en daarna op ”Jets 1”. Kies met ”Warm” of ”Cool” de filterduur en druk op ”Jets 1” om het aantal filtercycli te kiezen. De display toont F1 F2 (zowel de dag- als de nachtcyclus), alleen F1 (alleen dagcyclus) of alleen F2 (alleen nachtcyclus). Stel bij met ”Warm” of ”Cool” en druk op ”Jets 1” om het programmeermenu te verlaten. Voor continue filtratie gebruikt u de instellingen F1 en F2 samen.

Opmerking: EL1000 en sommige EL2000-systemen kunnen ook op tijdstip worden geprogrammeerd (zie Vooringestelde filtercycli). Op EL2000- en EL1000-systemen die alleen op duur programmeerbaar zijn, start de spa op om 12:54, zodat de eerste filtercyclus 6 minuten later, om 1:00 uur, begint. Wilt u dat uw spa op een ander moment begint te filteren, dan kunt u de klok verschuiven zodat die aansluit op uw gewenste filtertijdstip, in plaats van de werkelijke tijd van de dag.

Het instellen van filtercycli is niet verplicht, maar het is wel een optie die tot uw beschikking staat. Om de filtercyclusinstellingen te wijzigen:

Druk binnen 3 seconden op ”Time”, ”Mode/Prog”, ”Mode/Prog”, ”Mode/Prog”. Op de display verschijnen het filterpictogram en een knipperend uurpictogram.

Kies met ”Warm” (”Up”) of ”Cool” (”Down”) het uur van de begintijd van de filtercyclus. Bevestig het uur met ”Mode/Prog”. Kies daarna met ”Warm” of ”Cool” de minuten van de begintijd; elke druk verandert de begintijd met 5 minuten.

Bevestig de minuten met ”Mode/Prog”.

Druk op ”Mode/Prog” om de eindtijd van filter 1 en een knipperend uurpictogram te zien. Stel de tijd in zoals hierboven.

Druk op ”Mode/Prog” om de begintijd van de PM-cyclus (filter 2) en een knipperend uurpictogram te zien. Ga verder zoals hierboven.

Druk op ”Mode/Prog” om de eindtijd van filter 2 en een knipperend uurpictogram te zien. Stel de tijd in zoals hierboven.

Met een druk op ”Mode/Prog” slaat het systeem de nieuwe filtercyclustijden op en toont de display de huidige watertemperatuur.

Drukt u op ”Time” tijdens deze programmeerreeks, dan worden de tot dan ingevoerde waarden bewaard en verlaat u het programmeren.

Wilt u continue filtratie kiezen, stel dan de begin- en eindtijd van filter 1 exact gelijk in. In dat geval bepaalt de begintijd van filter 2 alleen wanneer de tweede spoeling plaatsvindt; de eindtijd van filter 2 is niet beschikbaar.

Light (verlichting)

Sommige systemen hebben zowel een spaverlichting als een glasvezellicht; echter maar één ervan kan met dit paneel worden bediend. (Er zijn grotere panelen verkrijgbaar waarmee beide tegelijk kunnen worden gebruikt.) Afhankelijk van hoe uw spa is uitgerust en geconfigureerd, werkt de knop ”Light” op één van drie manieren:

1) Druk op ”Light” om de spaverlichting aan en uit te zetten en, bij een dimbare lamp, te wisselen tussen gedimd en fel. Bij gedimd licht toont de LCD de middelste cirkel plus één kwart van de lichtbundels; de helft van de bundels verschijnt bij middelbare helderheid en alle bundels bij fel licht.

2) Is er een glasvezellicht met kleurenwiel geïnstalleerd, druk dan één keer op ”Light” om het licht en het wiel te starten, nogmaals om het wiel te stoppen, en nogmaals om het licht uit te zetten. Het glasvezelpictogram staat stil wanneer alleen het glasvezellicht aan staat en draait wanneer ook het kleurenwiel aan staat.

3) Is er een glasvezellicht zonder aparte wielstop geïnstalleerd, druk dan op ”Light” om het aan en uit te zetten.

Op de EL8000- en EL5000-systemen kunnen spaverlichting en glasvezellicht met een ander paneel tegelijkertijd worden gebruikt.

Blijft enig licht aan staan, dan schakelt het automatisch uit na een door de fabriek geprogrammeerde periode.

Gebruik de knop ”Light” als uw glasvezelsysteem alleen aan/uit kent (geen aparte wielstop).

Fiber (optioneel op sommige systemen)

Is er een glasvezellicht met kleurenwiel geïnstalleerd, druk dan één keer op ”Fiber” om het licht en het wiel te starten, nogmaals om het wiel te stoppen, en nogmaals om het licht uit te zetten. Het glasvezelpictogram staat stil wanneer alleen het glasvezellicht aan staat en draait wanneer ook het kleurenwiel aan staat.

Op systemen die beide hebben, kunnen spaverlichting en glasvezellicht tegelijkertijd worden gebruikt. Blijft een van beide aan staan, dan schakelt het automatisch uit na een time-outperiode (op sommige systemen kan die time-out oplopen tot 4 uur).

Option (optioneel)

Druk op ”Option” om optionele apparatuur (zoals tv of stereo) aan en uit te zetten (zonder time-out).

Vorstbeveiliging

Detecteren de temperatuursensoren in de verwarming een voldoende lage temperatuur, dan activeren de pomp(en) en de blower zich automatisch voor vorstbeveiliging. De pomp(en) en blower draaien daarbij continu of periodiek, afhankelijk van de omstandigheden.

In koudere klimaten kan een optionele extra vrostsensor worden toegevoegd ter bescherming tegen vorstcondities die de standaardsensoren mogelijk niet meten. De hulpvorstsensor werkt vergelijkbaar, met als verschil dat de temperatuurdrempels door de schakelaar worden bepaald. Vraag uw dealer om details.

Het paneel vergrendelen

Druk binnen 3 seconden op ”Time”, ”Jets 1” en daarna ”Warm”. Bij vergrendeling licht het PL-lampje PL op. Alle knoppen zijn geblokkeerd, behalve ”Time”. Om het paneel te ontgrendelen, drukt u op ”Time”, ”Jets 1” en daarna ”Cool”.

De ingestelde temperatuur vergrendelen

Druk binnen 3 seconden op ”Warm” of ”Cool” en daarna op ”Time”, ”Jets 1” en ”Warm” om de vergrendeling te activeren. Het TL-lampje TL licht op wanneer de ingestelde temperatuur is vergrendeld.

Op sommige systemen blokkeert de temperatuurvergrendeling ook moduswijzigingen.

Om de ingestelde temperatuur te ontgrendelen, drukt u op ”Warm” of ”Cool” en daarna op ”Time”, ”Jets 1” en ”Cool”.

Opruimcyclus (Clean-up Cycle, optioneel)

Wanneer een pomp of blower via een knopdruk wordt ingeschakeld, begint 30 minuten nadat die pomp of blower wordt uitgeschakeld (of op time-out gaat) een opruimcyclus. De pomp en de ozongenerator draaien dan 1 tot 4 uur, afhankelijk van het systeem (op sommige systemen kunt u deze instelling wijzigen; zie het gedeelte Gebruikersvoorkeuren).

Circulatiepomp (optioneel)

Is uw systeem uitgerust met een circulatiepomp, dan kan deze op drie manieren zijn ingesteld:

• De circulatiepomp draait continu (24 uur), met als uitzondering dat zij 30 minuten per keer uitschakelt wanneer de watertemperatuur 3 °F (1,5 °C) boven de ingestelde temperatuur komt (zal vooral voorkomen in zeer warme klimaten).
• De circulatiepomp blijft continu aan, ongeacht de watertemperatuur.
• De circulatiepomp schakelt in wanneer het systeem de temperatuur controleert (polling), tijdens filtercycli, bij vorstcondities of wanneer een andere pomp draait.

Opmerking: Heeft uw spa extra functies die hier niet staan vermeld, raadpleeg dan het gedeelte Optionele hulppanelen in de inhoudsopgave.

Ozon (optioneel)

Op de meeste systemen draait de ozongenerator (indien geïnstalleerd) tijdens de filtercycli (behalve wanneer pomp 1 op een niet-circulatiesysteem op hoge snelheid draait) en tijdens de opruimcycli. Op sommige systemen werkt de ozongenerator telkens wanneer de pomp in bedrijf is.

Is uw systeem geconfigureerd met de optionele ozononderdrukkingsfunctie, dan schakelt de ozongenerator gedurende 1 uur uit telkens wanneer een functieknop (Jets 1, Jets 2, Blower, enz.) wordt ingedrukt.

Informatie over uw spa tonen

Er zijn verschillende gegevens over uw spa die u via het paneel kunt oproepen, maar die alleen in bijzondere gevallen nodig zijn.

Om deze informatie te zien, drukt u op ”Warm” of ”Cool”, daarna op ”Jets 1” en daarna op ”Light” (elke druk moet binnen 3 seconden na de vorige druk plaatsvinden). Druk vervolgens op ”Temp” tot u SN op de display ziet. Druk op ”Jets 1” om de SSID te zien (een reeks van 3 getallen, bijvoorbeeld 100 133 10, die de exacte revisie van de software in uw spa aangeeft), gevolgd door het Mach-softwareversienummer (bijvoorbeeld 2.1), gevolgd door ID en daarna het netwerk-ID-nummer van uw spa (bestaande uit letters en cijfers, in 5 stappen getoond).

Moet u deze reeks getallen opnieuw zien en staat SN weer op de display, druk dan gewoon nogmaals op ”Jets 1”.

Druk wanneer u klaar bent op ”Light” (eventueel meerdere keren) tot de normale temperatuurweergave verschijnt.

Gebruikersvoorkeuren

Verschillende aspecten van de werking van de spa kunt u aanpassen via het submenu Gebruikersvoorkeuren.

Druk op ”Warm” of ”Cool”, daarna op ”Jets 1” en daarna op ”Light” (elke druk moet binnen 3 seconden na de vorige druk plaatsvinden). Ziet u op dat moment SN niet op de display, druk dan op ”Temp” tot u SN ziet. Druk daarna op ”Jets 1” om het submenu Gebruikersvoorkeuren te openen.

In het submenu bladert u met ”Warm” of ”Cool” tussen de volgende instellingen:

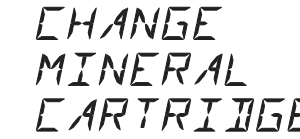

• Herinneringen onderdrukken – staat deze op ”Ja”, dan worden herinneringen nooit op het paneel getoond; staat deze op ”Nee”, dan worden herinneringen periodiek getoond.
• Temperatuur in Celsius – staat deze op ”Ja”, dan toont het paneel temperaturen in graden Celsius; staat deze op ”Nee”, dan in Fahrenheit.
• 24-uurs tijdsweergave – staat deze op ”Ja”, dan wordt de tijd in 24-uursnotatie getoond (00:00 is middernacht, 23:00 is één uur voor middernacht); staat deze op ”Nee”, dan in 12-uursnotatie (am/pm).
• Duur opruimcyclus (sommige systemen) – op ”0” zijn opruimcycli uitgeschakeld; van ”1” tot ”4” geeft het getal aan hoeveel uren elke opruimcyclus draait.
• Dolphin II-adres – op ”0” wordt geen adressering gebruikt. Gebruik deze instelling voor een Dolphin I, of voor een Dolphin II die op geen adres is ingesteld (de fabrieksinstelling van de Dolphin II). Van ”1” tot ”4” is het getal het adres (zie de handleiding van uw Dolphin II voor details).

Gebruikersvoorkeuren bewerken

Bekijk de instelling.

De twee linker tekens (vóór de decimale punt) geven aan welke instelling u bekijkt of bewerkt; het meest rechtse teken (na de decimale punt) geeft de waarde van die instelling aan (bijvoorbeeld Y voor Ja of N voor Nee).

Knippert de waarde, dan bewerkt u die; knippert de waarde niet, dan bekijkt u die alleen.

Druk op ”Jets 1” om het bewerken van de waarde in of uit te schakelen (wel of niet knipperen).

Wanneer u de waarde aan het bewerken bent (die knippert), gebruikt u ”Warm” of ”Cool” om de waarde te wijzigen naar de gewenste instelling.

Na het wijzigen van de waarde moet u nogmaals op ”Jets 1” drukken om het knipperen te stoppen, voordat de wijziging wordt vastgelegd en voordat u een andere instelling kunt bekijken of bewerken.

Interacteert u langer dan 30 seconden niet met het menu, dan kan het op time-out gaan.

Drukt u op ”Light” om het menu te verlaten, of wacht u lang genoeg tot het menu op time-out gaat, terwijl een waarde aan het knipperen was, dan worden de wijzigingen aan die instelling niet bewaard. Eerder gemaakte wijzigingen aan andere instellingen blijven wel van kracht.

Gebruikersvoorkeuren die u wijzigt blijven ”voorgoed” van kracht of totdat u ze opnieuw wijzigt (tenzij het ”persistent geheugen” van de spa door een servicetechnicus wordt gereset), en zij overschrijven de fabrieksinstellingen van die opties.

Uw spa kan zijn uitgerust met de functie GFCI-bescherming. Is deze functie op uw spa ingeschakeld, dan moet de GFCI-afslagtest (GFCI Trip Test) worden uitgevoerd om de spa goed te laten functioneren.

Binnen 1 tot 7 dagen na de opstart laat de spa de GFCI afslaan om deze te testen (het aantal dagen is door de fabriek geprogrammeerd). Nadat de GFCI is afgevallen, moet u deze resetten. Nadat de GFCI-afslagtest is geslaagd, wijst elke volgende GFCI-afslag op een aardlekstroom of een andere onveilige situatie, waardoor de stroomtoevoer naar de spa moet worden uitgeschakeld.

Opmerking: Het gedeelte over de GFCI is niet van toepassing op EL-systemen die buiten de Verenigde Staten worden gebruikt. Dit GFCI-gedeelte is niet van toepassing op GL-systemen.

Procedure GFCI-afslagtest

De installateur kan de GFCI-afslagtest eerder laten plaatsvinden door deze te starten met de volgende knoppenreeks.

Druk op ”Warm”, daarna op ”Jets 1” en daarna op ”Light” (elke druk moet binnen 3 seconden na de vorige druk plaatsvinden). Druk herhaaldelijk op ”Warm” tot GFCI op de display verschijnt en druk op ”Jets 1” om dit te selecteren. Druk daarna op ”Warm” tot TEST op de display verschijnt en druk op ”Jets 1” om de GFCI-afslagtest te starten.

De GFCI moet binnen enkele seconden afslaan en de spa moet uitschakelen. Gebeurt dat niet, schakel dan de stroom uit en controleer handmatig of er een GFCI-automaat is geïnstalleerd en of het circuit en de spa correct zijn bedraad. Controleer de werking van de GFCI met zijn eigen testknop. Zet de stroom weer aan en herhaal de GFCI-afslagtest.

Nadat de GFCI door de test is afgevallen, reset u de GFCI; vanaf dat moment werkt de spa normaal. U kunt een geslaagde test verifiëren door naar het item GFCI te navigeren zoals hierboven, op ”Jets 1” te drukken en vervolgens op ”Warm” te drukken tot u PASSED ziet. Deze code betekent GFCI-status: geslaagd.

Het systeem verlaat dit menu na 30 seconden zonder knopdrukken.

Jets 4 (optioneel op sommige systemen)

Druk één keer op ”Jets 4” om pomp 4 in of uit te schakelen en, bij een twee-snelhedenpomp, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt zij uit na een time-outperiode.

Jets 5, Jets 6 (optioneel op sommige systemen)

Druk één keer op ”Jets 5” om pomp 5 in of uit te schakelen. Blijft de pomp draaien, dan schakelt zij uit na een time-outperiode. ”Jets 6” werkt op dezelfde manier als ”Jets 5”.

Mister (optioneel)

Druk op ”Mister” om de mister (sproeier) aan en uit te zetten. Blijft de mister aan staan, dan schakelt deze automatisch uit na 15 minuten.

TV Lift (optioneel)

Druk op ”TV Lift” om het tv-liftmechanisme omhoog en omlaag te bewegen. Voor deze functie geldt geen time-out.

Stir (roeren, optioneel op sommige systemen)

Druk op de knop ”Stir” nadat u nieuwe chemicaliën aan de spa hebt toegevoegd. Hiermee zet u alle pompen gedurende 5 minuten op hoge snelheid, zodat de chemicaliën zich grondig mengen.

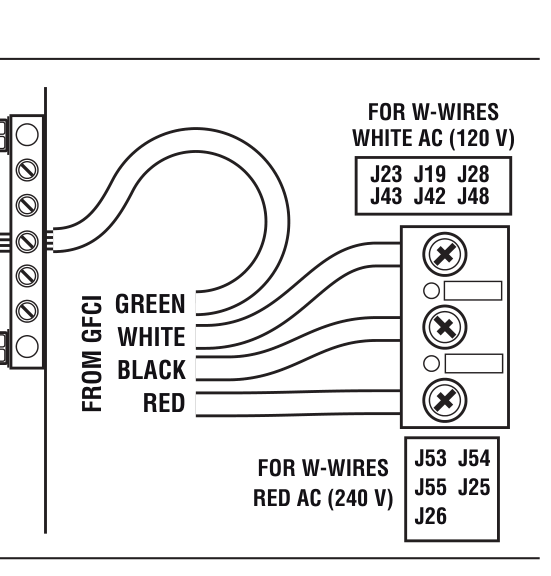

• Gebruik uitsluitend koperen geleiders van minimaal 6 AWG.
• Aandraaimoment veldaansluitingen: tussen 21 en 23 inch-pound.
• Voorzie bij de installatie van een goed bereikbare afschakelinrichting.
• Vast aangesloten.
• Sluit alleen aan op een circuit dat is beveiligd door een klasse A aardlekschakelaar (GFCI), gemonteerd op minstens 1,52 m (5 ft) van de binnenwanden van de spa/hottub en in zicht vanuit de apparatuurruimte.
• CSA-behuizing: Type 2.

Waarschuwing: Mensen met besmettelijke ziekten mogen geen spa of hottub gebruiken.

Waarschuwing: Om letsel te voorkomen, wees voorzichtig bij het in- en uitstappen van de spa of hottub.

Waarschuwing: Gebruik een spa of hottub niet direct na zware inspanning.

Waarschuwing: Langdurig onderdompelen in een spa of hottub kan schadelijk zijn voor uw gezondheid.

Let op: Onderhoud de waterchemie overeenkomstig de instructies van de fabrikant.

Let op: De apparatuur en regelingen moeten op minstens 1,5 meter horizontale afstand van de spa of hottub zijn geplaatst.

Let op:

• Test de aardlekschakelaar (GFCI) vóór elk gebruik van de spa.
• Lees de handleiding.
• Voorzie van adequate afwatering wanneer de apparatuur in een put/kelder wordt geïnstalleerd.
• Uitsluitend gebruiken binnen een behuizing van klasse CSA Enclosure 3.
• Sluit alleen aan op een circuit dat is beveiligd door een klasse A aardlekschakelaar.
• Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen, om blijvende bescherming tegen elektrocutiegevaar te waarborgen.
• Installeer een zuifrooster met een geschikte classificatie die aansluit op de aangegeven maximale doorstroming.

Waarschuwing:

• Watertemperaturen boven 38 °C kunnen schadelijk zijn voor uw gezondheid.
• Koppel de elektrische voeding los voordat u onderhoud uitvoert.

Waarschuwing/Advertissement:

• Koppel de elektrische voeding los voordat u onderhoud uitvoert en houd het toegangsdeksel gesloten.

De originele handleiding bevat dit gedeelte tevens in het Frans (Conformité CSA). De Franse wettelijke tekst is ongewijzigd onderdeel van het originele veiligheidslabel.

Waarschuwing! Voor service en installatie is een gekwalificeerd technicus vereist.

Waarschuwing! GFCI-bescherming. De eigenaar moet de GFCI regelmatig testen en resetten om de werking te verifiëren.
