Spa display ML 550: complete handleiding voor bediening en instellingen

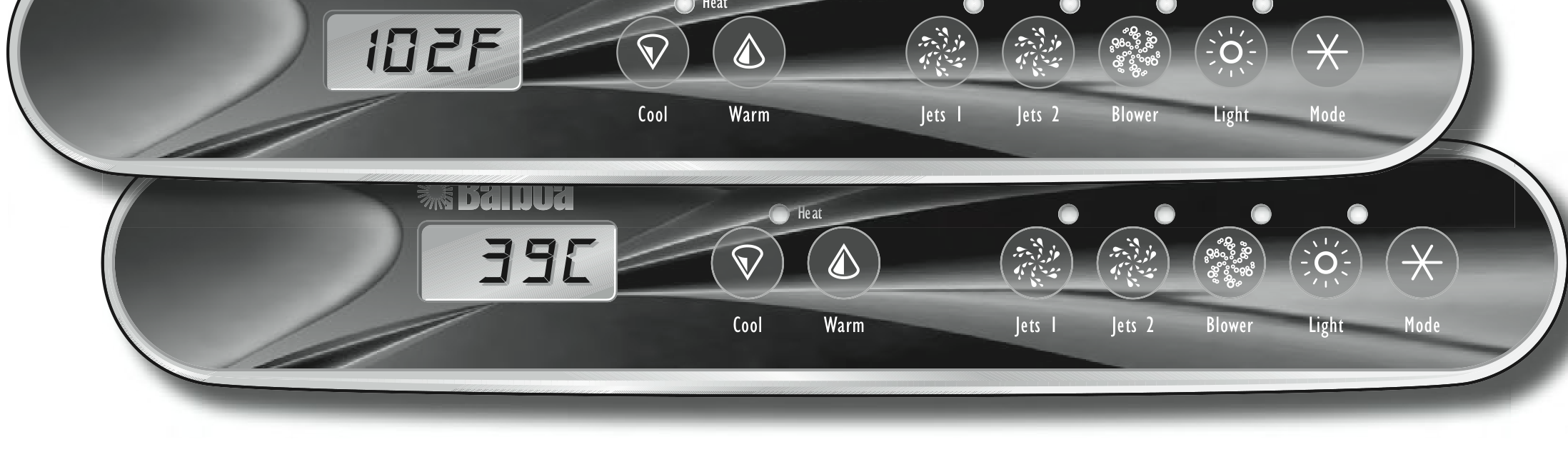

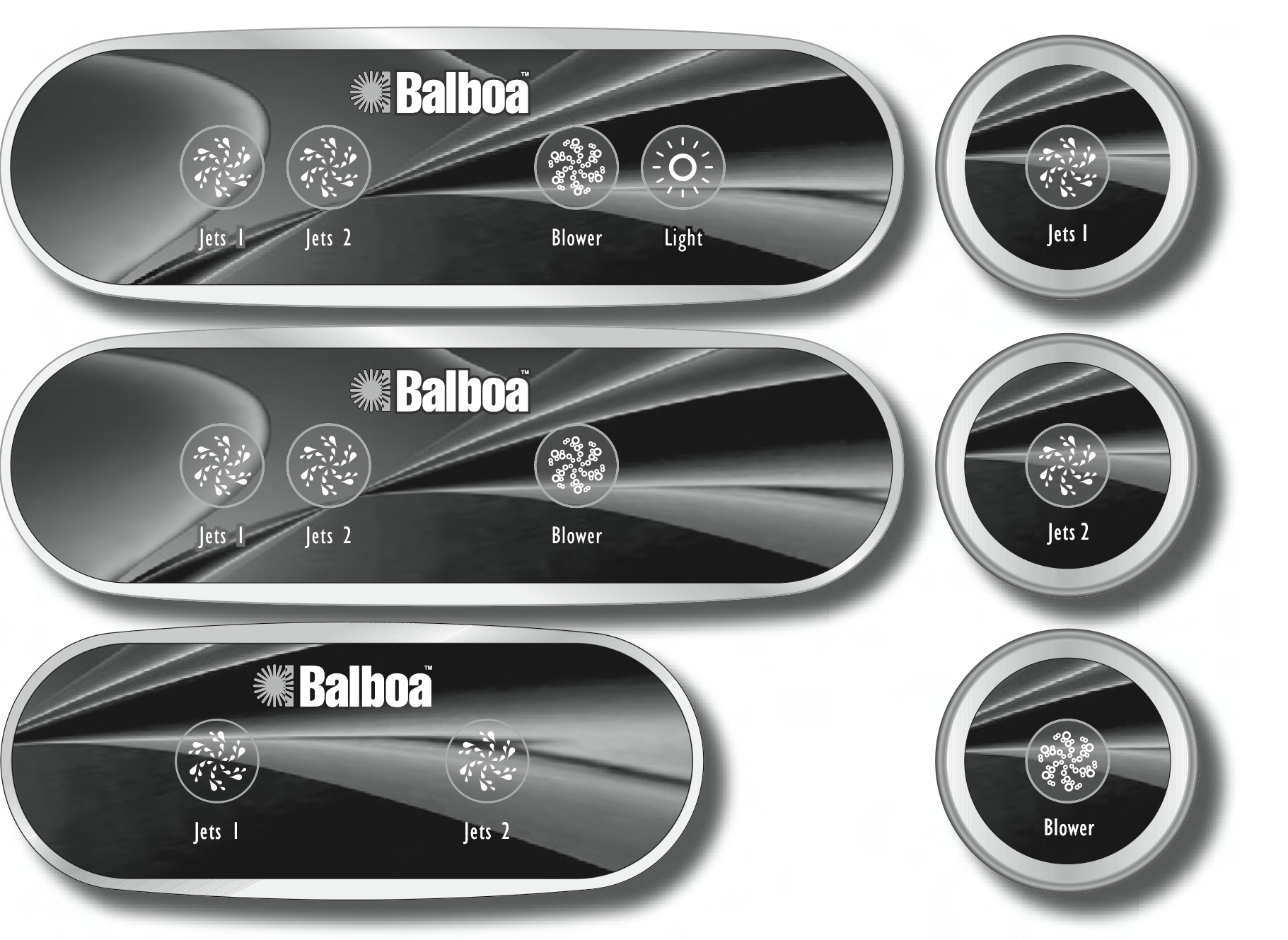

Het ML550-paneel kan met de EL8000-, EL5000-, EL2000- en EL1000-systemen worden gebruikt. Deze handleiding noemt alle beschikbare functies. Uw spa reageert mogelijk niet precies zoals hier beschreven, omdat de werking afhankelijk is van het systeem en de apparatuur. Is uw spa niet volledig uitgerust, dan kunnen de knoppen anders zijn geplaatst dan getoond. Functies die niet via dit paneel te bedienen zijn, zijn vaak wel bedienbaar met een groter paneel zoals de ML900. Voorbeeld: het ML550-paneel kan met alle EL8000-systemen met drie pompen worden gebruikt, maar pomp 3 kan niet met dit paneel worden bediend tenzij het systeem geen blower heeft en er een extra Jets-knop op het paneel wordt geplaatst. In andere gevallen kan pomp 3 met een optioneel hulppaneel worden bediend.

De pomp die verantwoordelijk is voor verwarming en filtratie (pomp 1 op lage snelheid bij niet-circulatiesystemen, of de circulatiepomp bij circulatiesystemen) wordt hierna eenvoudigweg ”de pomp” genoemd.

Timeouts zijn de vooraf ingestelde tijden waarop een functie automatisch uitschakelt. Bepaalde omstandigheden (filtercycli of vorst) kunnen een functie langer laten doorlopen, storingen juist korter. Het systeem houdt deze timeouts bij, ongeacht andere omstandigheden.

Bij knoppencombinaties geldt: drukt u de knoppen te snel achter elkaar, dan worden ze mogelijk niet geregistreerd.

Temperatuur instellen (80°F - 104°F / 26,0 °C - 40,0 °C)

De laatst gemeten temperatuur staat voortdurend op de LCD. De instelbare temperatuurreikwijdte van uw spa kan, afhankelijk van de instellingen van de fabrikant, afwijken van de hierboven genoemde reikwijdte.

Let op: de weergegeven laatst gemeten spa-temperatuur is alleen actueel wanneer de pomp minimaal 1 minuut heeft gedraaid.

Cool/Warm

Druk één keer op ”Cool” of ”Warm” om de ingestelde temperatuur te zien. Elke volgende druk op een van beide knoppen verhoogt of verlaagt de ingestelde temperatuur, afhankelijk van welke knop u indrukt. Na drie seconden toont de LCD automatisch weer de laatst gemeten spa-temperatuur.

Jets

Druk één keer op ”Jets 1” om pomp 1 in of uit te schakelen en, indien aanwezig, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt zij na een timeout-periode uit. De timeout van de lage snelheid van pomp 1 kan op sommige systemen oplopen tot 4 uur.

Bij niet-circulatiesystemen draait de lage snelheid van pomp 1 wanneer de blower of een andere pomp aan staat. Zij activeert zich ook minimaal 1 minuut elke 30 minuten om de spa-temperatuur te meten (polling) en, afhankelijk van de modus, om zo nodig tot de ingestelde temperatuur te verwarmen. Als de lage snelheid automatisch inschakelt, kunt u haar niet via het paneel uitzetten; de hoge snelheid kunt u wel starten.

Jets 2 (optioneel op sommige systemen)

Heeft uw systeem een tweede pomp maar geen ”Jets 2”-knop, gebruik dan de ”Aux”-knop om pomp 2 te bedienen. Druk één keer op ”Jets 2” om pomp 2 in of uit te schakelen en, bij een tweekoppige pomp, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt zij na een timeout-periode uit.

Modus

De ”Mode”-knop schakelt tussen de standaard-, economy- en slaapmodus. Druk op ”Mode” om het modusprogrammeren te starten, druk op ”Cool” om naar de gewenste modus te bladeren (de LCD knippert tot bevestiging) en druk daarna op ”Mode” om de keuze te bevestigen.

Standaardmodus handhaaft de gewenste temperatuur. De laatst gemeten temperatuur is alleen actueel als de pomp minimaal 1 minuut heeft gedraaid. verschijnt kort op de display wanneer u naar de Standaardmodus overschakelt.

Economymodus verwarmt de spa alleen tijdens de filtercycli tot de ingestelde temperatuur. brandt vast wanneer de temperatuur niet actueel is en wisselt af met de temperatuur wanneer die wel actueel is.

Drukt u op ”Jets” terwijl de spa in de Economymodus staat, dan gaat de spa naar de Standaard-in-Economymodus (), die net als de Standaardmodus werkt en na 1 uur automatisch terugkeert naar de Economymodus. Druk tijdens dat uur op ”Cool” of ”Warm” gevolgd door ”Light” om direct terug te schakelen naar de Economymodus.

Slaapmodus verwarmt de spa alleen tijdens de filtercycli tot binnen 20°F (11 °C) van de ingestelde temperatuur. blijft op de display staan tot de modus wordt gewijzigd.

Stand-by

Drukt u op ”Cool” of ”Warm” gevolgd door ”Blower”, ”Jets 2” of ”Aux”, dan schakelt dit tijdelijk alle spa-functies uit. Dit is handig bij het verwisselen van een filter. Elke knop verlaat de stand-by. Op sommige systemen bedient de ”Jets 1”-knop de pomp in de stand-by (”Lozingsmodus”); druk in dat geval op een andere knop om te verlaten. Na 1 uur keert het systeem terug naar de vorige modus.

Blower (optioneel op sommige systemen)

Heeft uw systeem een blower (en slechts één pomp) maar geen ”Blower”-knop, gebruik dan de ”Aux”-knop voor de blower.

• 1-snelheidsbediening: aan/uit;
• 2-snelheidsbediening: midden/hoog/uit; of
• 3-snelheidsbediening: laag/midden/hoog/uit.

Blijft de blower aan, dan schakelt zij na een timeout-periode automatisch uit.

Opmerking: heeft uw systeem geen ”Blower”-knop maar een knop met het label ”Jets 3”, raadpleeg dan de sectie ”Jets 3” hieronder.

Circulatiepomp (optioneel)

Is uw systeem uitgerust met een circulatiepomp, dan kan deze op drie manieren zijn ingesteld:

• 1) De circulatiepomp draait continu (24 uur), behalve dat zij 30 minuten per keer uitschakelt wanneer de watertemperatuur 3°F (1,5 °C) boven de ingestelde temperatuur komt (waarschijnlijk alleen in zeer warme klimaten).
• 2) De circulatiepomp draait continu, ongeacht de watertemperatuur.
• 3) De circulatiepomp schakelt in wanneer het systeem de temperatuur controleert (polling), tijdens filtercycli, bij vorst of wanneer een andere pomp draait.

Verlichting

Sommige systemen hebben zowel een spalamp als een vezeloptische lamp, maar slechts één daarvan kan met dit paneel worden bediend. (Grotere panelen zijn apart verkrijgbaar zodat beide lampen bruikbaar zijn.) Afhankelijk van de uitrusting en configuratie van uw spa werkt de ”Light”-knop op één van drie manieren:

• 1) Druk op ”Light” om de spalamp aan en uit te zetten en, bij een dimbare lamp, te wisselen tussen gedimd en fel.
• 2) Is een vezeloptische lamp met kleurenwiel geïnstalleerd, druk dan één keer op ”Light” om lamp en wiel te starten, nogmaals om het wiel te stoppen en daarna nog eens om de lamp uit te zetten.
• 3) Is een vezeloptische lamp zonder aparte wielstop geïnstalleerd, druk dan op ”Light” om haar aan en uit te zetten.

Op de EL8000- en EL5000-systemen kunnen spalamp en vezeloptische lamp met een ander paneel gelijktijdig worden gebruikt.

Blijft een lamp aan, dan schakelt zij na een door de fabriek geprogrammeerde tijd automatisch uit.

Ozon (optioneel)

Op de meeste systemen draait de ozongenerator (indien geïnstalleerd) tijdens de filtercycli (behalve als pomp 1 op hoge snelheid draait bij een niet-circulatiesysteem) en tijdens de opruimcycli. Op sommige systemen draait de ozongenerator zodra de pomp draait.

Is uw systeem geconfigureerd met de optionele ozon-onderdrukkingsfunctie, dan schakelt de ozongenerator 1 uur uit telkens wanneer een functietoets (Jets 1, Jets 2, Blower, enz.) wordt ingedrukt.

Opruimcyclus (optioneel)

Wanneer een pomp of blower via een knop wordt ingeschakeld, begint 30 minuten nadat die pomp of blower wordt uitgezet of na de timeout eindigt een opruimcyclus. De pomp en de ozongenerator draaien dan 1 tot 4 uur, afhankelijk van het systeem (op sommige systemen is dit in te stellen; zie Gebruikersvoorkeuren).

Vorstbeveiliging

Meten de temperatuursensoren in de verwarming een lage temperatuur, dan activeren de pomp(en) en de blower zich automatisch voor vorstbeveiliging. De pomp(en) en blower draaien dan doorlopend of periodiek, afhankelijk van de omstandigheden.

In koudere klimaten kan een optionele extra vrostsensor worden toegevoegd ter bescherming tegen vorstcondities die de standaardsensoren missen. De hulpvrastsensor werkt vergelijkbaar, met drempelwaarden die door de schakelaar worden bepaald. Vraag uw dealer om details.

Vergrendelfuncties

Wordt dit paneel als hoofdpaneel gebruikt, dan zijn vergrendelfuncties niet beschikbaar.

Wordt dit paneel als afstands- of extra paneel gebruikt, dan vergrendelt het wanneer het hoofdpaneel is vergrendeld. Ontgrendel het hoofdpaneel om ook dit paneel te ontgrendelen.

Op dezelfde manier kan de ingestelde temperatuur door een hoofdpaneel worden vergrendeld en ontgrendeld. Is de temperatuur vergrendeld, dan kan zij vanaf geen van beide panelen worden gewijzigd.

Uw spa kan zijn uitgerust met GFCI-beveiliging (aardlekbeveiliging). Is deze functie ingeschakeld, dan moet de GFCI-test worden uitgevoerd om de spa goed te laten functioneren.

Binnen 1 tot 7 dagen na de opstart test de spa de GFCI door haar te laten afslaan (het aantal dagen is door de fabriek geprogrammeerd). De GFCI moet daarna worden gereset. Na het slagen voor de GFCI-test betekent elke latere uitschakeling dat er een aardfout of een andere onveilige situatie is en dat de stroom naar de spa moet worden uitgezet.

GFCI-testprocedure

De installateur kan de GFCI-test eerder starten met de volgende toetsenreeks.

Druk op ”Warm”, dan op ”Jets 1”, dan op ”Light” (elke druk binnen 3 seconden). Druk herhaaldelijk op ”Warm” tot het GFCI-testsymbool op de display staat. Druk op ”Jets 1” om het te selecteren. Druk op ”Warm” tot het startsymbool verschijnt en druk op ”Jets 1” om de GFCI-test te starten.

De GFCI moet binnen enkele seconden afslaan en de spa moet uitschakelen. Gebeurt dat niet, zet dan de stroom uit en controleer handmatig of er een GFCI-automaten is geïnstalleerd en of de kring en de spa correct zijn bedraad. Controleer de GFCI met zijn eigen testknop. Zet de stroom weer aan en herhaal de GFCI-test.

Nadat de GFCI door de test is afgeslagen, reset u de GFCI; daarna werkt de spa normaal. U kunt een geslaagde test verifiëren door naar het GFCI-item te navigeren zoals hierboven, op ”Jets 1” te drukken en dan op ”Warm” tot de code ”GFCI-status - geslaagd” verschijnt.

Zonder knopdruk verlaat het systeem dit menu na 30 seconden.

Waarschuwing: de eigenaar moet de GFCI regelmatig testen en resetten om de werking te controleren.

Opmerking: de GFCI-sectie is niet van toepassing op EL-systemen die buiten de Verenigde Staten worden gebruikt. Deze GFCI-sectie geldt niet voor GL-systemen.

Jets 3, Jets 4 (optioneel op sommige systemen)

Druk één keer op ”Jets 3” om pomp 3 in of uit te schakelen en, bij een tweekoppige pomp, te wisselen tussen lage en hoge snelheid. Blijft de pomp draaien, dan schakelt zij na een timeout-periode uit. ”Jets 4” werkt op dezelfde manier als ”Jets 3”.

Jets 5, Jets 6 (optioneel op sommige systemen)

Druk één keer op ”Jets 5” om pomp 5 in of uit te schakelen. Blijft de pomp draaien, dan schakelt zij na een timeout-periode uit. ”Jets 6” werkt op dezelfde manier als ”Jets 5”.

Vernevelaar (optioneel)

Druk op de ”Mister”-knop om de vernevelaar aan en uit te zetten. Blijft hij aan, dan schakelt hij na 15 minuten automatisch uit.

Optie (optioneel)

Druk op de ”Option”-knop om optionele apparatuur (zoals tv of stereo) aan en uit te zetten (zonder timeout).

TV-lift (optioneel)

Druk op de ”TV Lift”-knop om het tv-liftapparaat omhoog en omlaag te bewegen. Voor deze functie is geen timeout.

Blower

• 1-snelheidsbediening: aan/uit;
• 2-snelheidsbediening: midden/hoog/uit; of
• 3-snelheidsbediening: laag/midden/hoog/uit.

Blijft de blower aan, dan schakelt zij na een timeout-periode automatisch uit.

Fiber (optioneel op sommige systemen)

Is een vezeloptische lamp met wiel geïnstalleerd, druk dan één keer op ”Fiber” om lamp en wiel te starten, nogmaals om het wiel te stoppen en daarna nog eens om de lamp uit te zetten. Het fiber-symbool staat stil wanneer alleen de vezeloptische lamp aan is en draait wanneer ook het kleurenwiel aan staat.

Spalamp en vezeloptische lamp kunnen gelijktijdig worden gebruikt op systemen die beide hebben. Blijft een lamp aan, dan schakelt zij na een timeout-periode automatisch uit (op sommige systemen kan die timeout oplopen tot 4 uur). Gebruik de ”Light”-knop als uw vezeloptische systeem alleen aan/uit kent (geen aparte wielstop).

Stir (optioneel op sommige systemen)

Druk op de ”Stir”-knop nadat u nieuwe chemicaliën in de spa hebt gedaan. Hierdoor draaien alle pompen 5 minuten op hoge snelheid om de chemicaliën grondig te mengen.

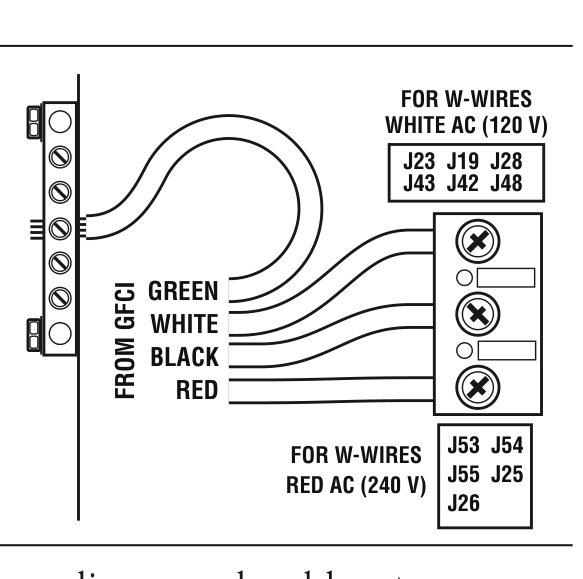

• Gebruik uitsluitend koperen geleiders van minimaal 6 AWG.
• Aandraaimoment van veldaansluitingen tussen 21 en 23 inch-pound.
• Voorzie bij de installatie van een goed bereikbare afschakelmogelijkheid.
• Vast aangesloten.
• Sluit alleen aan op een kring die is beveiligd door een klasse A aardlekbeveiliging (GFCI), gemonteerd op minstens 1,52 m van de binnenwanden van de spa/hottub en in zicht vanuit de apparatuurruimte.
• CSA-behuizing: type 2.

CSA-naleving

Let op:

• Test de aardlekbeveiliging vóór elk gebruik van de spa.
• Lees de instructiehandleiding.
• Zorg voor adequate drainage als de apparatuur in een put wordt geïnstalleerd.
• Alleen te gebruiken binnen een behuizing die voldoet aan CSA Enclosure 3.
• Sluit alleen aan op een kring die is beveiligd door een klasse A aardlekbeveiliging.
• Gebruik bij service uitsluitend identieke vervangingsonderdelen om blijvende bescherming tegen elektrocutiegevaar te waarborgen.
• Installeer een zuivreling met een passend vermogen, overeenkomend met de opgegeven maximale debiet.

Waarschuwing:

• Een watertemperatuur boven 38 °C kan schadelijk zijn voor uw gezondheid.
• Koppel de stroom af voordat u aan de apparatuur werkt.

Let op: apparatuur en bedieningselementen moeten horizontaal op minstens 1,5 m van de spa of hottub staan.

Waarschuwingen uit de bron:

• Personen met besmettelijke ziekten moeten geen spa of hottub gebruiken.
• Om letsel te voorkomen, wees voorzichtig bij het in- en uitstappen van de spa of hottub.
• Gebruik een spa of hottub niet direct na zware inspanning.
• Langdurig onderdompelen in een spa of hottub kan schadelijk zijn voor uw gezondheid.
• Onderhoud de waterchemie volgens de instructies van de fabrikant.
